Anlagenausführungen
Anlagenausführung 3

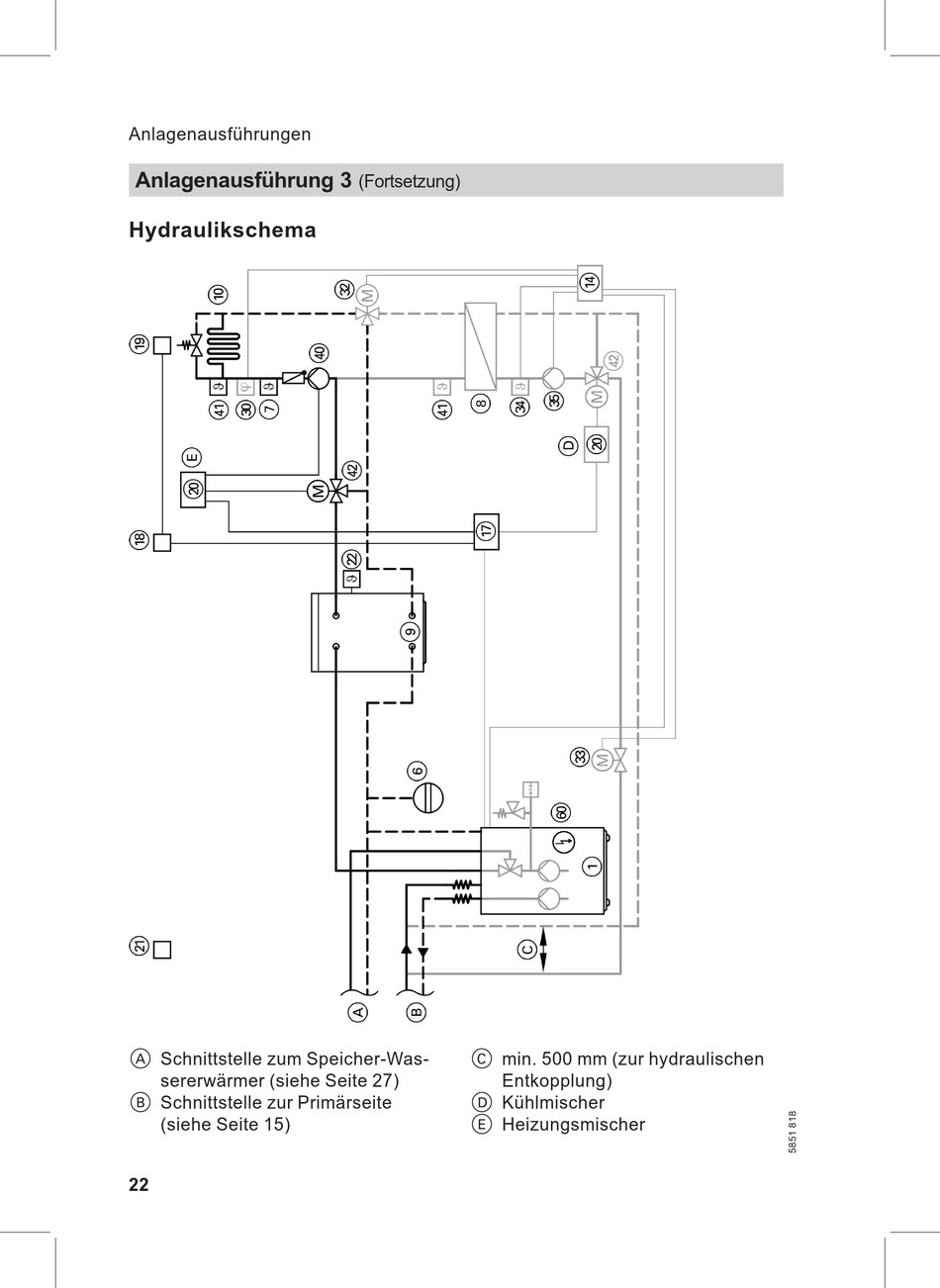

Hydraulikschema
A Schnittstelle zum Speicher-Was-
sererwärmer (siehe Seite 27)
B Schnittstelle zur Primärseite
(siehe Seite 15)
22
(Fortsetzung)
C min. 500 mm (zur hydraulischen
Entkopplung)
D Kühlmischer
E Heizungsmischer
