Montageablauf
Netzanschluss
(Fortsetzung)

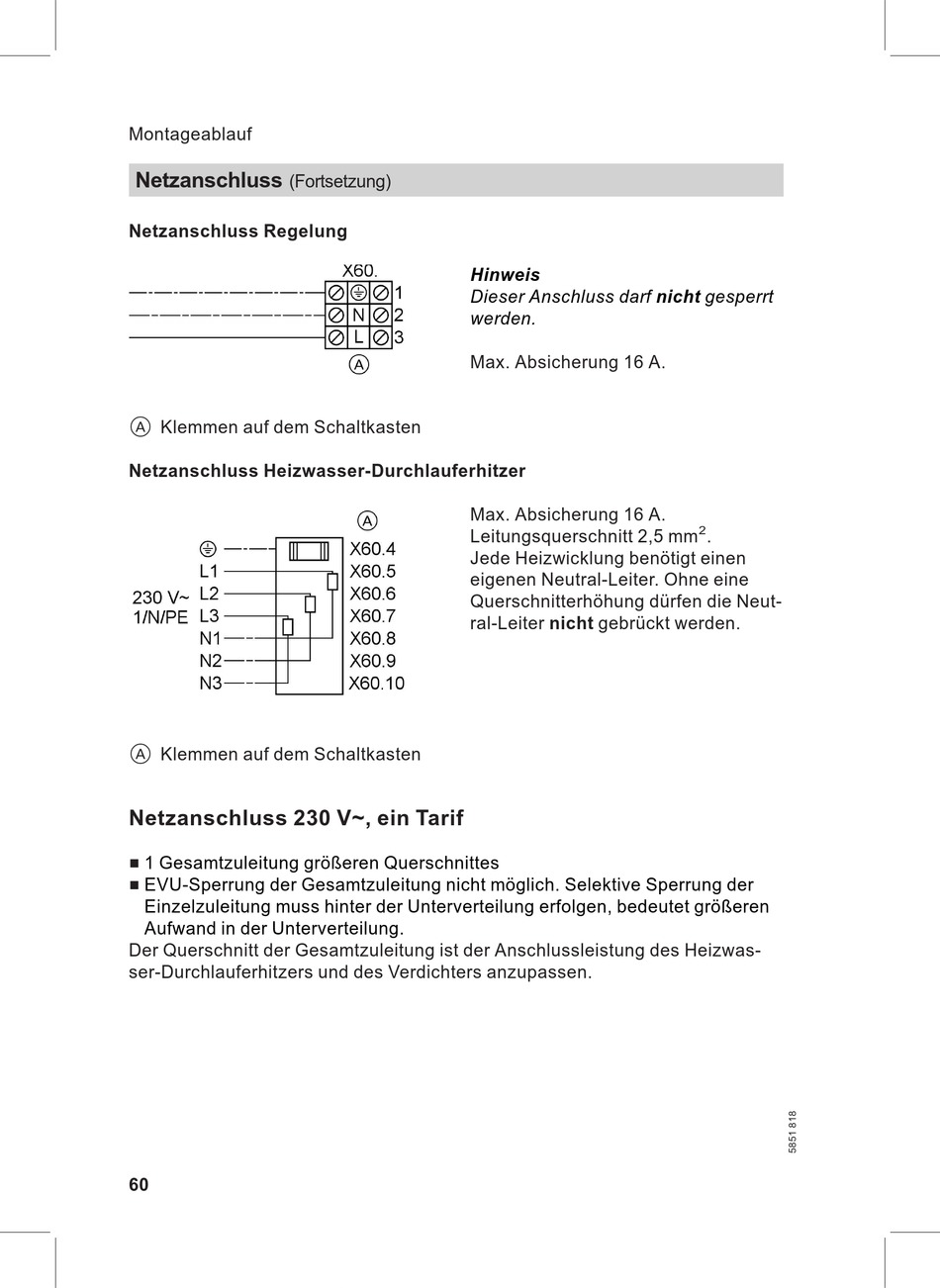

Netzanschluss Regelung
A Klemmen auf dem Schaltkasten
Netzanschluss Heizwasser-Durchlauferhitzer
A Klemmen auf dem Schaltkasten
Netzanschluss 230 V~, ein Tarif
1 Gesamtzuleitung größeren Querschnittes
EVU-Sperrung der Gesamtzuleitung nicht möglich. Selektive Sperrung der
Einzelzuleitung muss hinter der Unterverteilung erfolgen, bedeutet größeren
Aufwand in der Unterverteilung.
Der Querschnitt der Gesamtzuleitung ist der Anschlussleistung des Heizwas-
ser-Durchlauferhitzers und des Verdichters anzupassen.
60
Hinweis
Dieser Anschluss darf nicht gesperrt
werden.
Max. Absicherung 16 A.
Max. Absicherung 16 A.
Leitungsquerschnitt 2,5 mm
Jede Heizwicklung benötigt einen
eigenen Neutral-Leiter. Ohne eine
Querschnitterhöhung dürfen die Neut-
ral-Leiter nicht gebrückt werden.
2
.
