Montage- und Serviceanleitung
für die Fachkraft

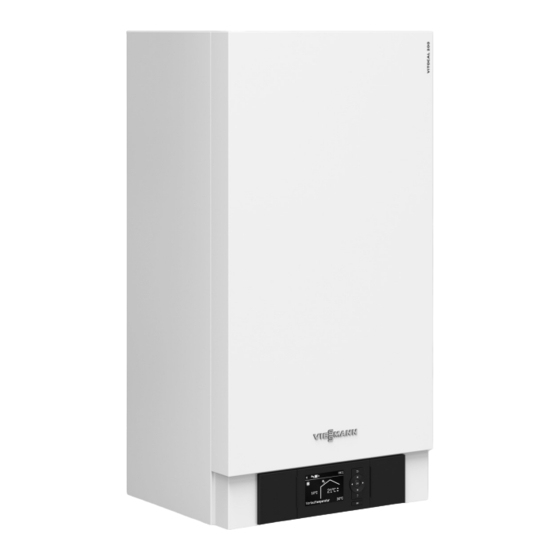

Vitocal 200-S
Typ AWB(-M) 201.D04 bis D16
Luft/Wasser-Wärmepumpe, Split-Ausführung für Heizbetrieb
Typ AWB(-M)-E-AC 201.D04 bis D16
Luft/Wasser-Wärmepumpe, Split-Ausführung für Heiz- und Kühlbetrieb
Gültigkeitshinweise siehe letzte Seite
VITOCAL 200-S
Bitte aufbewahren!
5800820 DE
7/2017

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann VITOCAL 200-S

Inhaltszusammenfassung für Viessmann VITOCAL 200-S

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocal 200-S Typ AWB(-M) 201.D04 bis D16 Luft/Wasser-Wärmepumpe, Split-Ausführung für Heizbetrieb Typ AWB(-M)-E-AC 201.D04 bis D16 Luft/Wasser-Wärmepumpe, Split-Ausführung für Heiz- und Kühlbetrieb Gültigkeitshinweise siehe letzte Seite VITOCAL 200-S Bitte aufbewahren! 5800820 DE 7/2017...

  • Seite 2: Erläuterung Der Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Personenschäden. Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden.

  • Seite 3: Sicherheitshinweise

    Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicher- heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Ori- ginalteile ersetzt werden. Zusatzkomponenten, Ersatz- und Verschleißteile Achtung Ersatz- und Verschleißteile, die nicht mit der Anlage geprüft wurden, können die Funktion beeinträchtigen.

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1. Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. 2. Montagevorbereitung Anforderungen an bauseitige Anschlüsse ..........Inneneinheit ..................■ Außeneinheit ..................10 ■ 3. Montageablauf Außeneinheit montieren ................. 12 Montagehinweise ................12 ■ Montageort ..................13 ■...
  • Seite 5 (blaue Kennzeichnung) .... 86 Ω ■ Inneneinheit: Viessmann NTC 20 k (orange Kennzeichnung) ..87 Ω ■ Inneneinheit: Viessmann Pt500A (grüne Kennzeichnung) ....88 ■ Außeneinheit: NTC 10 k (ohne Kennzeichnung) ......89 Ω ■ Sicherungen prüfen ................89 6. Einzelteillisten Innenein- Übersicht der Baugruppen Inneneinheit ..........

  • Seite 6: Information

    Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.

  • Seite 7: Produktinformation

    Personen können das Gerät sicher mungsgemäß. bedienen. Produktinformation Aufbau Raumbeheizung Vitocal 200-S ist eine Luft/Wasser-Wärmepumpe in Die Wärmepumpe kann bis zu 3 Heizkreise versorgen: Split-Ausführung bestehend aus 1 Inneneinheit und 1 Heizkreis ohne und 2 Heizkreise mit Mischer. 1 Außeneinheit. Raumkühlung (Typ AWB(-M)-E-AC 201.D) Kältekreis...

  • Seite 8: Montagevorbereitung

    Montagevorbereitung Anforderungen an bauseitige Anschlüsse Inneneinheit Abb. 1 Leitungseinführung < 42 V Leitungseinführung 400 V~/230 V~, > 42 V Anschlüsse Kältemittelleitungen Symbol Bedeutung Anschluss an der Inneneinheit Typ AWB/AWB-M/ Rohr Gewinde UNF AWB-E-AC/ AWB-M-E-AC Flüssigkeitsleitung 201.D04 bis D06 6 mm ⅝...
  • Seite 9 Montagevorbereitung Anforderungen an bauseitige Anschlüsse (Fortsetzung) Anschlüsse Sekundärkreis Symbol Bedeutung Anschluss an der Inneneinheit (Innengewinde) Vorlauf Speicher-Wassererwärmer (heiz- ¼ wasserseitig) Heizwasserrücklauf und Rücklauf Spei- ¼ cher-Wassererwärmer Heizwasservorlauf ¼ 1. Heiz- und trinkwasserseitige Anschlüsse vorberei- 2. Elektrische Anschlüsse vorbereiten. ten. Heizungsanlage spülen.

  • Seite 10: Außeneinheit

    Montagevorbereitung Anforderungen an bauseitige Anschlüsse (Fortsetzung) Außeneinheit Außeneinheit Typen 201.D04 bis D08 1109 Abb. 2 Leitungseinführung Modbus-Verbindungsleitung Innen-/Außeneinheit Leitungseinführung Netzanschlussleitung Flüssigkeitsleitung 201.D04 bis D06: ■ UNF ⁷⁄₁₆ 201.D08: ■ ⅝ Heißgasleitung ■ 201.D04 bis D06: ¾ 201.D08: ■ ⅞...
  • Seite 11 Montagevorbereitung Anforderungen an bauseitige Anschlüsse (Fortsetzung) Außeneinheit Typen 201.D10 bis D16 1109 Abb. 3 Leitungseinführung Modbus-Verbindungsleitung Innen-/Außeneinheit Leitungseinführung Netzanschlussleitung Flüssigkeitsleitung UNF ⅝ Heißgasleitung UNF ⅞...

  • Seite 12: Montageablauf

    Montageablauf Außeneinheit montieren Montagehinweise Montagearten: Kondenswasser: Bodenmontage mit Leitungsdurchführung über Erd- Freien Ablauf des Kondenswassers gewährleisten. ■ ■ niveau Zum Versickern festes Kiesbett unter der Außenein- ■ Bodenmontage mit Leitungsdurchführung unter Erd- heit erstellen. niveau ■ In Regionen mit langen Kälteperioden elektrische ■...

  • Seite 13: Montageort

    Montageablauf Außeneinheit montieren (Fortsetzung) Gewichte der Außeneinheiten Vitocal 200-S Gewicht in kg 230 V-Geräte AWB-M 201.D04 ■ AWB-M-E-AC ■ 201.D06 201.D08 201.D10 136,5 201.D13 136,5 201.D16 136,5 400 V-Geräte 201.D10 ■ AWB-E-AC ■ 201.D13 201.D16 Montageort Standort mit guter Luftzirkulation wählen, sodass die Längen der Kältemittelleitungen berücksichtigen:...

  • Seite 14: Mindestabstände Bei 1 Außeneinheit

    Montageablauf Außeneinheit montieren (Fortsetzung) Mindestabstände bei 1 Außeneinheit Typen 201.D04 bis D08 1000 Abb. 4 Lufteintritt Luftaustritt ■ Leitungsdurchführung über Erdniveau: 200 mm ≥ Leitungsdurchführung unter Erdniveau: ■ 400 mm ≥ Typen 201.D10 bis D16, 230 V~ und 400 V~ 1000 1000 Abb.

  • Seite 15: Mindestabstände Bei Wärmepumpenkaskade (Max. 5 Außeneinheiten)

    Montageablauf Außeneinheit montieren (Fortsetzung) Mindestabstände bei Wärmepumpenkaskade (max. 5 Außeneinheiten) Gegenüberliegende Anordnung ohne Trennwand Gegenüberliegende Anordnung mit Trennwand > 500 > 500 > 500 > 500 > 500 > 500 > 1500 > 500 > 500 > 500 > 500 >...
  • Seite 16 Montageablauf Außeneinheit montieren (Fortsetzung) 1100 Abb. 9 Frostschutz für Fundament (verdichteter Schotter, z. B. 0 bis 32/56 mm), Schichtdicke nach örtlichen Erfordernissen und den Regeln der Bautechnik Fundamentstreifen Kiesbett zum Versickern des Kondenswassers Befestigungspunkte für Konsolen für Bodenmon- tage Nur bei Leitungsdurchführung unter Erdniveau: KG-Rohr DN 125 mit Deckel und 3 Rohrbö- gen 30°, Abdichtung der Leitungsdurchführung mit Endmanschette...
  • Seite 17 Montageablauf Außeneinheit montieren (Fortsetzung) Bodenmontage mit Konsole, Leitungsdurchführung über Erdniveau 3000 3000 1100 1100 Abb. 10 Erdreich Öffnungen im Bodenblech für freien Ablauf des Gehweg, Terrasse Kondenswassers Rohrbögen zur Schwingungskompensation in Käl- Konsolen für Bodenmontage (Zubehör) temittelleitungen Fundamentstreifen Rohrschellen mit EPDM-Einlage Frostschutz für Fundament (verdichteter Schotter, BUS-Verbindungsleitung Innen-/Außeneinheit und z.

  • Seite 18: Wandmontage

    Montageablauf Außeneinheit montieren (Fortsetzung) Bodenmontage mit Konsole, Leitungsdurchfüh- Außeneinheit auf Fundament montieren rung unter Erdniveau 3000 1100 Abb. 11 Abb. 12 Erdreich Gehweg, Terrasse Kältemittelleitungen Konsolen für Bodenmontage (Zubehör) BUS-Verbindungsleitung Innen-/Außeneinheit und Kiesbett zum Versickern des Kondenswassers Netzanschlussleitung Außeneinheit Betonfundament (siehe Planungsunterlagen) Öffnungen im Bodenblech für freien Ablauf des KG-Rohr DN 100 (nur bei Leitungsdurchführung Kondenswassers...
  • Seite 19 Montageablauf Außeneinheit montieren (Fortsetzung) Wandmontage mit Konsolen-Set für Wandmontage Abb. 13 Kiesbett zum Versickern des Kondenswassers BUS-Verbindungsleitung Innen-/Außeneinheit und Netzanschlussleitung Außeneinheit Schwingungsentkopplung (Lieferumfang der Kon- sole) Öffnungen im Bodenblech für freien Ablauf des Rohrbögen zur Schwingungskompensation in Käl- Kondenswassers temittelleitungen Konsole für Wandmontage (Zubehör) Rohrschellen mit EPDM-Einlage Hinweis zur Schwingungskompensation (Rohrbö-...

  • Seite 20: Anschlussraum Öffnen

    Montageablauf Außeneinheit montieren (Fortsetzung) Anschlussraum öffnen Anschlussraum Außeneinheit öffnen: Typen Anschlussraum Außeneinheit öffnen: Typen 201.D04 bis 201.D08 201.D10 bis 201.D16 Abb. 14 Anschlussraum: ■ BUS-Verbindung zur Inneneinheit ■ Netzanschluss Verdichter Abb. 15 Anschlussraum: BUS-Verbindung zur Inneneinheit ■ ■ Netzanschluss Verdichter Transportsicherungen entfernen 1.

  • Seite 21: Inneneinheit Montieren

    Staub, Gase, Dämpfe im Aufstellraum vermei- den. Mindestraumvolumen (nach EN 378) Das Mindestraumvolumen des Aufstellraums ist gemäß EN 378 von der Füllmenge und der Zusam- mensetzung des Kältemittels abhängig. Vitocal 200-S Mindestraumvolumen in m 230 V-Geräte AWB-M 201.D04 ■ AWB-M-E-AC ■...

  • Seite 22: Mindestabstände

    Montageablauf Inneneinheit montieren (Fortsetzung) Mindestabstände Abb. 17 Inneneinheit an die Wand montieren Abb. 18...

  • Seite 23: Kältemittelleitungen Anschließen

    Montageablauf Kältemittelleitungen anschließen Die Außeneinheit ist mit Kältemittel R410A vorgefüllt. Durch Ölhebebögen wird ein zuverlässiger Rücktrans- Achtung port des Kältemittelöls in den Verdichter gewährleistet. Fehler bei Planung und Montage von Ölhebebö- gen können zu Geräteschäden führen. In folgenden Fällen Ölhebebögen in die senk- rechte Heißgasleitung montieren: ■...

  • Seite 24: Wanddurchführung

    Montageablauf Kältemittelleitungen anschließen (Fortsetzung) Wanddurchführung Innen- und Außeneinheit werden mit den Kältemittellei- tungen und der elektrischen Verbindungsleitung mitei- nander verbunden. Dazu sind Wanddurchführungen erforderlich. Bei diesen Durchführungen auf tragende Teile, Stürze, Abdichtungselemente (z. B. Dampfsper- ren) usw. achten. 2 - 5° Hinweis Um Körperschallübertragung zu vermeiden, dürfen die Kältemittelleitungen das PVC- oder PE-Rohr nicht...

  • Seite 25: Schall- Und Schwingungsentkopplung Bei Leitungsdurchführung Über Erdniveau

    Montageablauf Kältemittelleitungen anschließen (Fortsetzung) Schall- und Schwingungsentkopplung bei Leitungsdurchführung über Erdniveau Abb. 22 Rohrbögen zur Schwingungskompensation Rohrschellen mit EPDM-Einlage Leitungsdurchführung, z. B. KG-Rohr mit Wärme- dämmung BUS-Verbindungsleitung Innen-/Außeneinheit und Netzanschlussleitung Außeneinheit Bei der Montage Folgendes beachten: ■ Befestigung der Leitungen: ■...

  • Seite 26: Anschluss An Außeneinheit

    Montageablauf Kältemittelleitungen anschließen (Fortsetzung) Anschluss an Außeneinheit Abb. 23 Flüssigkeitsleitung Heißgasleitung 1. Seitliche Abdeckung abschrauben: Siehe Seite 20. 3. Rohrenden der Kältemittelleitungen bördeln. Achtung 4. Kältemittelleitungen anschrauben. Muttern mit fol- Verschmutzungen (z. B. Metallspäne) oder genden Anzugsdrehmomenten festziehen: Feuchtigkeit in den Kältemittelleitungen füh- ren zu Funktionsstörungen des Geräts.

  • Seite 27: Anschluss An Inneneinheit

    Montageablauf Kältemittelleitungen anschließen (Fortsetzung) Typ AWB/ Leitung Anschluss an Außen- Anzugsdrehmoment AWB-M/ einheit in Nm AWB-E-AC/ AWB-M-E-AC ⁷⁄₁₆ UNF 201.D04 Flüssigkeitsleitung 6 mm 14 bis 18 201.D06 Heißgasleitung 12 mm 50 bis 62 ¾ 201.D08 Flüssigkeitsleitung 10 mm 33 bis 42 ⅝...

  • Seite 28: Sekundärkreis Anschließen

    Montageablauf Kältemittelleitungen anschließen (Fortsetzung) Achtung 2. Rohrenden der Kältemittelleitungen bördeln. Verschmutzungen (z. B. Metallspäne) oder Feuchtigkeit in den Kältemittelleitungen füh- Hinweis ren zu Funktionsstörungen des Geräts. Falls Lötanschlüsse verwendet werden, Lötan- Rohröffnungen nach unten halten oder vorü- schlüsse unter Schutzgas löten. bergehend verschließen.

  • Seite 29: Nur Typ Awb(-M)-E-Ac: Kühlkreis Anschließen

    Montageablauf Sekundärkreis anschließen (Fortsetzung) 1. Sekundärkreis bauseits mit Ausdehnungsgefäß 4. Leitungen innerhalb des Gebäudes wärmedäm- und Sicherheitsgruppe ausrüsten (gemäß men. Bei Typ AWB(-M)-E-AC wärme- und dampf- DIN 4757). diffusionsdichte Dämmung verwenden. Sicherheitsgruppe an bauseitige Leitung im Heiz- wasserrücklauf montieren. 5. Ablaufschlauch an Sicherheitsventil anschließen. Ablaufschlauch mit Gefälle und Rohrbelüftung an 2.

  • Seite 30: Elektrisch Anschließen

    Montageablauf Elektrisch anschließen Elektrische Anschlüsse vorbereiten Leitungen Gefahr Leitungslängen und Leitungsquerschnitte siehe fol- Unsachgemäß ausgeführte Verdrahtungen kön- ■ gende Tabellen. nen zu gefährlichen Verletzungen durch elektri- ■ Für Zubehör: schen Strom und zu Geräteschäden führen. Leitungen mit jeweils benötigter Aderzahl für externe Das Verlagern von Drähten in den benachbarten Anschlüsse.

  • Seite 31: Inneneinheit: Elektrische Leitungen Zum Anschlussraum Verlegen

    Montageablauf Elektrisch anschließen (Fortsetzung) Außeneinheiten Vitocal 200-S Leitung Max. Leitungslänge 230 V-Geräte AWB-M 201.D04 29 m 3 x 2,5 mm ■ AWB-M-E-AC ■ 201.D06 29 m 3 x 2,5 mm 201.D08 29 m 3 x 2,5 mm 201.D10 20 m...

  • Seite 32: Vitoconnect Anschließen (Zubehör)

    Montageablauf Elektrisch anschließen (Fortsetzung) Vitoconnect anschließen (Zubehör) Abb. 27 Abb. 28...
  • Seite 33 Montageablauf Elektrisch anschließen (Fortsetzung) Abb. 31 Abb. 29 Abb. 32 Abb. 30...

  • Seite 34: Inneneinheit: Übersicht Der Anschlüsse

    Montageablauf Elektrisch anschließen (Fortsetzung) Inneneinheit: Übersicht der Anschlüsse F16F14F21F20 F11 F7 F13F12 F27F4 X25 193C193A193B Abb. 33 Falls vorhanden: Lüsterklemmen: Siehe Seite 42. Ansteuermodul und Netzanschluss für Heizwas- X1 Klemmen für Schutzleiter aller zugehörenden ser-Durchlauferhitzer: Siehe ab Seite 52. Anlagenkomponenten Netzanschluss 230 V~: Siehe Seite 50.

  • Seite 35: Inneneinheit: Grundleiterplatte (Betriebskomponenten 230 V~)

    Montageablauf Elektrisch anschließen (Fortsetzung) Grundleiterplatte: Siehe Seite 35. F3 Sicherung T 6,3 A Regler- und Sensorleiterplatte: Siehe Seite 43. Anschluss für BUS-Verbindungsleitung zur Außen- einheit (Modbus) Inneneinheit: Grundleiterplatte (Betriebskomponenten 230 V~) Hinweise zu den Anschlusswerten Erforderliche Parameter bei der Inbetriebnahme ein- ■...
  • Seite 36 Montageablauf Elektrisch anschließen (Fortsetzung) Klemmen Funktion Erläuterung 211.4 3-Wege-Umschaltventil „Heizen/ Anschlusswerte ■ Trinkwassererwärmung“ Leistung: 130 W ■ Spannung: 230 V~ ■ Speicherladepumpe ■ Max. Schaltstrom: 4(2) A ■ Hinweis 2-Wege-Absperrventil ■ Je nach Wärmepumpe und Anlagenausführung sind nicht alle Komponenten vorhanden: Siehe „Anschlüsse Trinkwassererwärmung“.
  • Seite 37 Montageablauf Elektrisch anschließen (Fortsetzung) Anschluss des Temperaturwächters Best.-Nr. 7151 728, 7151 729 X2.N sÖ Abb. 35 Anschluss an Rege- Umwälzpumpe lung Heizkreis ohne Mischer A1/HK1 Ohne Heizwasser-Pufferspeicher 211.2 Sekundärpumpe ■ Mit Heizwasser-Pufferspeicher 212.2 Heizkreispumpe A1/HK1 ■ Heizkreis mit Mischer M2/HK2 225.1 Heizkreispumpe M2/HK2 Anschluss des Temperaturwächters Best.-Nr.

  • Seite 38: Inneneinheit: Erweiterungsleiterplatte Auf Grundleiterplatte (Betriebskomponenten 230 V~)

    Montageablauf Elektrisch anschließen (Fortsetzung) Klemmen Funktion Erläuterung 214.3 Externe Aufschaltung Heiz-/Kühlkrei- Digital-Eingang 230 V~: 230 V~: Anforderung Raumbeheizung für Heizkreis ■ Anforderung Raumbeheizung Heiz- M3/HK3 aktiv kreis M3/HK3 0 V: Keine Anforderung ■ Schaltvermögen 230 V, 0,15 A ■ 214.4 Externe Aufschaltung Heiz-/Kühlkrei- Digital-Eingang 230 V~: 230 V~: Anforderung Raumkühlung für Heizkreis...
  • Seite 39 Montageablauf Elektrisch anschließen (Fortsetzung) Stecker Klemmen Funktion Erläuterung 222.1 Ansteuerung Mischer-Motor für exter- Anschlusswerte: nen Wärmeerzeuger Leistung: 10 W ■ Signal Mischer ZU Spannung: 230 V~ ■ Max. Schaltstrom: 0,2(0,1) A ■ 222.2 Ansteuerung Mischer-Motor für exter- Anschlusswerte: nen Wärmeerzeuger Leistung: 10 W ■...
  • Seite 40 Montageablauf Elektrisch anschließen (Fortsetzung) Sicherheitstemperaturbegrenzer für Wärmepumpe in Verbindung mit externem Wärmeerzeuger X3.1 222.3 222.4 X2.N Abb. 37 Klemmen auf Erweiterungsleiterplatte Brücke von X3.1 auf 222.3 legen Anschluss am externen Wärmeerzeuger an Klem- men zur externen Anforderung Sicherheitstemperaturbegrenzer (max. 70 C) zum °...
  • Seite 41 Montageablauf Elektrisch anschließen (Fortsetzung) Ansteuerung und Laststromkreis des Heizwasser- Elektro-Heizeinsatz 230 V~ (bauseits) Durchlauferhitzers 224.7 X2.N 211.3 224.4 X2.N Abb. 40 Abb. 38 Elektro-Heizeinsatz, Spannungsversorgung Heizwasser-Durchlauferhitzer 1/N/PE 230 V/50 Hz Anschluss an Grundleiterplatte und Erweiterungs- Anschlussklemmen der Wärmepumpenregelung leiterplatte 211.3 1. Stufe 224.4 2.

  • Seite 42: Inneneinheit: Lüsterklemmen (Melde- Und Sicherheitsanschlüsse)

    Montageablauf Elektrisch anschließen (Fortsetzung) Stecker Klemmen Funktion Erläuterung 225.1 Heizkreispumpe des Heizkreises mit Temperaturwächter als Maximaltemperaturbegrenzung Mischer M2/HK2 für Fußbodenheizkreis (falls vorhanden) in Reihe an- schließen. Anschlusswerte: Leistung: 100 W ■ Spannung: 230 V~ ■ Max. Schaltstrom: 4(2) A ■ 225.2 Ansteuerung des Mischer-Motors Anschlusswerte:...

  • Seite 43: Inneneinheit: Regler- Und Sensorleiterplatte (Anschlüsse Kleinspannung)

    Montageablauf Elektrisch anschließen (Fortsetzung) Klemmen Funktion Erläuterung Hinweis Keine Parametrierung erforderlich ■ Der Verdichter wird „hart“ ausgeschaltet, sobald der ■ Kontakt öffnet. Das EVU-Sperrsignal schaltet die Versorgungsspan- ■ nung der jeweiligen Betriebskomponente aus, abhän- gig vom EVU. Für den Heizwasser-Durchlauferhitzer können die ab- ■...
  • Seite 44 Wärmepumpenregelung ist Master (Auslieferungszustand) Modbus 1 — Anschluss für Viessmann Geräte, z. B. Vitovent 300-F Hinweis Falls weitere Viessmann Geräte an Modbus 1 angeschlossen werden sollen, Modbus-Verteiler (Zubehör) aufstecken (siehe Montageanleitung „Modbus- Verteiler“). Anschluss Kommunikationsmodul LON (siehe Montageanleitung „Kommuni- —...
  • Seite 45 Montageablauf Elektrisch anschließen (Fortsetzung) Schwimmbadbeheizung Hinweis ■ Ansteuerung der Schwimmbadbeheizung erfolgt über die Erweiterung EA1 mit KM-BUS. Bei Wärmepumpenkaskade Vorlauftemperatursen- ■ sor Schwimmbad hinter 3-Wege-Umschaltventil „Schwimmbad“ einbauen und am Anschluss F21 auf der Regler- und Sensorleiterplatte der Führungs- Wärmepumpe anschließen. ■...

  • Seite 46: Außeneinheit: Elektrische Leitungen Zum Anschlussraum Verlegen

    Montageablauf Elektrisch anschließen (Fortsetzung) Außeneinheit: Elektrische Leitungen zum Anschlussraum verlegen Modbus 230 V/50 Hz Abb. 42...

  • Seite 47: Außeneinheit: Übersicht Der Elektrischen Anschlüsse

    Montageablauf Elektrisch anschließen (Fortsetzung) Außeneinheit: Übersicht der elektrischen Anschlüsse Typen 201.D04 bis 201.D08, 230 V~ Typen 201.D10 bis 201.D16, 230 V~ Abb. 43 EEV-Leiterplatte (Kältekreisregler) Sicherung Ventilator T 6,3 A Sicherung Kältekreisregler T 6,3 A Inverter Netzanschlussklemmen 230 V/50 Hz: Siehe Seite 50.

  • Seite 48: Modbus-Verbindungsleitung Zwischen Inneneinheit Und Außeneinheit Anschließen

    Montageablauf Elektrisch anschließen (Fortsetzung) Typen 201.D10 bis 201.D16, 400 V~ Abb. 45 EEV-Leiterplatte (Kältekreisregler) Sicherung Ventilator T 6,3 A Sicherung Kältekreisregler T 6,3 A Inverter Netzanschlussklemmen 400 V/50 Hz: Siehe Seite 50. Klemme Modbus für BUS-Verbindungsleitung Außeneinheit Inneneinheit: Siehe folgendes —...

  • Seite 49: Netzanschluss

    Montageablauf Elektrisch anschließen (Fortsetzung) Rx/Tx- Rx/Tx+ Modbus 230 V/ 50 Hz Abb. 46 Netzanschluss Trennvorrichtungen für nicht geerdete Leiter Gefahr ■ In der Netzanschlussleitung ist eine Trennvorrich- Unsachgemäß ausgeführte Elektroinstallationen tung vorzusehen, die alle aktiven Leiter allpolig vom können zu gefährlichen Verletzungen durch Netz trennt und der Überspannungskategorie III elektrischen Strom und zu Geräteschäden füh- (3 mm) für volle Trennung entspricht.

  • Seite 50: Netzanschluss Wärmepumpenregelung 230 V

    Montageablauf Netzanschluss (Fortsetzung) Gefahr Die Einspeisung zur Wärmepumpenregelung/ ■ Falsche Adernzuordnung kann zu gefährlichen Elektronik muss ohne EVU-Sperre erfolgen. Verletzungen durch elektrischen Strom und zu Abschaltbare Tarife dürfen hier nicht zum Einsatz Geräteschäden führen. kommen. Adern „L“ und „N“ nicht vertauschen. ■...
  • Seite 51 Netzanschluss Außeneinheit 230 V~: Typ AWB-M/AWB-M-E-AC 201.D04 bis D16 GND Rx/Tx- Rx/Tx+ Modbus Abb. 48 Anschlussraum Außeneinheit: Siehe Seite 20. Netzanschluss 230 V/50 Hz Max. Leitungslänge Vitocal 200-S Leitung Max. Leitungslänge 230 V-Geräte AWB-M 201.D04 29 m 3 x 2,5 mm ■...

  • Seite 52: Netzanschluss Heizwasser-Durchlauferhitzer

    Netzanschluss (Fortsetzung) L2 L3 GND Rx/Tx- Rx/Tx+ Modbus L2 L3 Abb. 49 Anschlussraum Außeneinheit: Siehe Seite 20. Netzanschluss 400 V/50 Hz Max. Leitungslänge Vitocal 200-S Leitung Max. Leitungslänge 400 V-Geräte 201.D10 30 m ■ 5 x 2,5 mm AWB-E-AC ■...
  • Seite 53 Montageablauf Netzanschluss (Fortsetzung) 1/N/PE 230 V/50 Hz Abb. 50 Netzanschlussklemmen Ansteuermodul Heizwas- ser-Durchlauferhitzer Brücken Bei Netzanschluss 1/N/PE 230 V/50 Hz beide Brücken entfernen. ■ Empfohlene Netzanschlussleitung: 7 x 2,5 mm Absicherung max. 16 A ■ Niedertarif und EVU-Sperre einsetzbar ■ 3/N/PE 400 V/50 Hz Abb.

  • Seite 54: Netzversorgung Mit Evu-Sperre: Ohne Bauseitige Lasttrennung

    Montageablauf Netzanschluss (Fortsetzung) Bei Netzanschluss 3/N/PE 400 V/50 Hz Brücken nicht entfernen. ■ Empfohlene Netzanschlussleitung: 5 x 2,5 mm Absicherung max. 16 A ■ Niedertarif und EVU-Sperre einsetzbar ■ Netzversorgung mit EVU-Sperre: Ohne bauseitige Lasttrennung Das EVU-Sperrsignal wird direkt in der Wärmepum- X3.7 penregelung angeschlossen, bei Wärmepumpenkas- X3.6...
  • Seite 55 Montageablauf Netzanschluss (Fortsetzung) X3.7 X3.6 5 (400 V~) (230 V~) ≈ Abb. 53 Darstellung ohne Sicherungen und ohne FI- Schutzschalter Wärmepumpenregelung (Inneneinheit, Lüsterklem- men: Siehe Kapitel „Übersicht der Anschlüsse: Inneneinheit“) Heizwasser-Durchlauferhitzer (falls vorhanden) Verdichter Wärmepumpe (Außeneinheit) Netzanschluss Wärmepumpenregelung: Siehe Kapitel „Netzanschluss Wärmepumpenregelung 230 V~“...

  • Seite 56: Anschluss Evu-Sperrsignal Bei Wärmepumpenkaskade

    Montageablauf Netzanschluss (Fortsetzung) Anschluss EVU-Sperrsignal bei Wärmepumpenkaskade X3.7 X3.6 X3.7 X3.6 X3.7 X3.6 X3.7 X3.6 X3.7 X3.6 Abb. 54 Anschluss EVU-Sperre der Führungs-Wärme- pumpe (Inneneinheit, Lüsterklemmen siehe Kapitel „Übersicht der Anschlüsse: Inneneinheit“) Anschluss EVU-Sperre der Folge-Wärmepumpe 1 Anschluss EVU-Sperre der Folge-Wärmepumpe 2 Anschluss EVU-Sperre der Folge-Wärmepumpe 3 Anschluss EVU-Sperre der Folge-Wärmepumpe 4 EVU-Sperrsignal...

  • Seite 57: Netzversorgung In Verbindung Mit Eigenstromnutzung

    Montageablauf Netzanschluss (Fortsetzung) Netzversorgung in Verbindung mit Eigenstromnutzung Ohne EVU-Sperre E1E2 D /D L1 L1 L2 L2 L3 L3 Abb. 55 Wärmepumpe Zweirichtungszähler (für Photovoltaikanlage zur Weitere (Eigenstrom-)Verbraucher im Haushalt Eigenstromnutzung): Energiebezug vom EVU und Energieeinspeisung Energiezähler Wechselrichter zum EVU Trennvorrichtung für die Photovoltaikanlage Zähler mit Rücklaufsperre: Für Energieerzeugung der Photovoltaikanlage...

  • Seite 58: Wärmepumpe Schließen

    Montageablauf Netzanschluss (Fortsetzung) [{{] 0-10V Abb. 56 Erweiterung EA1 Potenzialfreier Schließer 2: Ggf. Absprache mit Anschluss auf Regler- und Sensorleiterplatte dem EVU erforderlich Potenzialfreier Schließer 1: Ggf. Absprache mit Netzanschluss 1/N/PE 230 V/50 Hz dem EVU erforderlich Hinweis ■ Falls Smart Grid freigegeben ist („Freigabe Smart Grid 7E80“...

  • Seite 59: Vorderblech Der Inneneinheit Anbauen

    Montageablauf Wärmepumpe schließen (Fortsetzung) Vorderblech der Inneneinheit anbauen Abb. 57 3. Sicherungsschrauben für Betrieb unbedingt fest- drehen. Seitliche Abdeckung für Außeneinheit anbauen In umgekehrter Reihenfolge zu „Anschlussraum Außeneinheit öffnen“: Siehe Seite 20.

  • Seite 60: Erstinbetriebnahme

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • • 1. Wärmepumpe öffnen......................61 • 2. Protokolle erstellen......................61 • 3. Kältemittelleitungen und Inneneinheit spülen..............61 •...

  • Seite 61: Wärmepumpe Öffnen

    Erstinbetriebnahme, Inspektion, Wartung Wärmepumpe öffnen Gefahr Achtung Das Berühren spannungsführender Bauteile Bei Arbeiten am Kältekreis kann Kältemittel aus- kann zu gefährlichen Verletzungen durch elektri- treten. schen Strom führen. Einige Bauteile auf Leiter- Arbeiten am Kältekreis dürfen nur von zertifi- platten führen nach Ausschalten der Netzspan- ziertem Fachpersonal durchgeführt werden nung noch Spannung.

  • Seite 62: Kältemittelleitungen Und Inneneinheit Evakuieren

    Erstinbetriebnahme, Inspektion, Wartung Kältemittelleitungen und Inneneinheit evakuieren Achtung Achtung Die Inbetriebnahme ist witterungsabhängig. Bei Austretendes Kältemittel führt zu Umweltschä- Außentemperaturen unter 0 °C kann Feuchtig- den. keit in den Kältemittelleitungen kondensieren ■ Vor dem Evakuieren der Kältemittelleitungen oder sublimieren. Falls Wassertropfen und/oder und der Inneneinheit alle Verbindungsstellen Eispartikel in den Verdichter gelangen, führt dies mit Lecksuchspray auf Dichtheit prüfen.

  • Seite 63: Kältemittelleitungen Und Inneneinheit Füllen

    Erstinbetriebnahme, Inspektion, Wartung Kältemittelleitungen und Inneneinheit evakuieren (Fortsetzung) Ventil für Vakuummeter Vakuummeter Achtung 5. An der Manometerbatterie Ventil zur Vakuum- Überdruck beschädigt das Vakuummeter. pumpe schließen. Vakuummeter nicht mit Druck beaufschlagen. Vakuumpumpe ausschalten und ca. 5 min warten. Falls die Anzeige am Vakuummeter ansteigt, ist ein 1.

  • Seite 64: Kältekreis Auf Dichtheit Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Kältemittelleitungen und Inneneinheit füllen (Fortsetzung) Leitungslängen 12 bis 30 m: 7. Überwurfmutter mit Kupfer-Dichtkappe auf Service- ventil (Schraderventil) der Außeneinheit schrau- 1. Verbindungsschlauch zwischen Manometerbatterie ben: Anzugsdrehmoment 15 bis 20 Nm und Kältemittelflasche anschließen. Verbindungsschlauch und Manometerbatterie eva- 8.

  • Seite 65: Ausdehnungsgefäß Und Druck Des Heizkreises Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Sekundärseitig füllen und entlüften (Fortsetzung) Heizungsanlage vor dem Füllen gründlich spülen. 01. Falls vorhanden, bauseitige Rückflussverhinderer ■ ■ Ausschließlich Wasser mit Trinkwasserqualität einfül- öffnen. len. ■ Füll- und Ergänzungswasser mit einer Wasserhärte 02. Vordruck des Ausdehnungsgefäßes prüfen. Ggf. nachfüllen.

  • Seite 66: Wärmetauscher (Verdampfer) Der Außeneinheit Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Freien Lauf des Ventilators in der Außeneinheit… (Fortsetzung) Typen 201.D04 bis 201.D08 3. Ventilator von Hand drehen. Abb. 60 Typen 201.D10 bis 201.D16 4. Ventilator von Hand drehen. Abb. 61 Wärmetauscher (Verdampfer) der Außeneinheit reinigen Gefahr Gefahr Das Berühren spannungsführender Bauteile und Die Berührung des laufenden Ventilators kann der Kontakt spannungsführender Bauteile mit...

  • Seite 67: Wärmedämmung Der Bördelverbindungen Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Wärmetauscher (Verdampfer) der Außeneinheit… (Fortsetzung) Reinigung mit Druckluft 3. Aluminiumrippen des Wärmetauschers auf Defor- mationen und Kratzer prüfen. Ggf. mit einem 1. Gehäuse der Außeneinheit öffnen. geeigneten Werkzeug ausbessern. Gefahr 4. Gehäuse der Außeneinheit schließen. Die scharfen Kanten des Wärmetauschers (Verdampfer) können Verletzungen verursa- chen.

  • Seite 68: Wärmepumpe Einschalten

    Erstinbetriebnahme, Inspektion, Wartung Wärmepumpe einschalten Achtung 2. 2 min warten. Der Betrieb des Geräts mit zu wenig Kältemittel führt zu Geräteschäden. 3. Spannung der Inneneinheit einschalten. ■ Vor dem Einschalten des Geräts müssen die Inneneinheit und die Kältemittelleitungen mit 4. Inneneinheit am Netzschalter einschalten. der angegebenen Menge an Kältemittel gefüllt sein: Siehe Kapitel „Kältemittelleitungen und Hinweis...
  • Seite 69 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Sprache einstellen Datum/Uhrzeit Uhrzeit Datum einstellen einstellen einstellen Inbetriebnahme starten? Codier- Parametergruppe Parameter ebene 1 wählen einstellen Temperatur- Sensorwerte sensoren anzeigen Signaleingänge Signaleingänge anzeigen Aktorentest Aktorentest durchführen Teilnehmer-Check (LON) Teilnehmer-Check durchführen Funktionskontrolle Funktions- Funktion starten...
  • Seite 70 M2/HK2 — — — — M3/HK3 — — — — — — — — Sep. Kühlkreis — Energiezähler — Lüftungsgerät — X Komponente ist gewählt. Ausführliche Informationen zu Anlagenbeispielen: Komponente kann hinzugefügt werden. Siehe www.viessmann-schemen.com. Nur in Verbindung mit Heizwasser-Pufferspeicher.
  • Seite 71 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Hinweis Bei den Folge-Wärmepumpen in einer Wärmepumpen- kaskade Anlagenschema 11 einstellen. Parameter für Umwälzpumpen und weitere Komponenten Heizkreispumpe Parameter Einstellung „Anlagendefinition“ Ó „Anlagenschema 7000“ Mit Heizkreis HK1 ohne Mischer ■ Oder Mit Heizkreis HK2 mit Mischer ■...
  • Seite 72 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Raumtemperatursensor für separaten Kühlkreis Parameter Einstellung „Kühlung“ Ó „Rangierung Raumtemperatursensor separater Kühlkreis „0“ Anschluss F16 7106“ „1“ Heizkreis HK1 „2“ Heizkreis HK2 „3“ Heizkreis HK3 „4“ Nicht einstellen! Vitocom 100, Typ GSM2 Parameter Einstellung „Anlagendefinition“...

  • Seite 73: Parameter Für Heizwasser-Durchlauferhitzer

    Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Externes Sperren des Verdichters, Mischer in Regelbetrieb oder ZU Parameter Einstellung „Anlagendefinition“ Ó „Wirkung extern Sperren auf Wärmepumpe/Heizkreise 7015“ „0“ bis „8“ „Wirkung extern Sperren auf Pumpen/Verdichter 701A“ „0“ bis „31“ Externe Aufschaltung für Heiz-/Kühlkreise Parameter Einstellung „Heizkreis 1“/„Heizkreis 2“/„Heizkreis 3“...

  • Seite 74: Parameter Für Schwimmbadbeheizung

    Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Parameter für externen Wärmeerzeuger Parameter Einstellung „Ext. Wärmeerzeuger“ Ó „Freigabe Externer Wärmeerzeuger 7B00“ „1“ Freigabe externer Wärmeerzeuger für Trinkwassererwärmung Parameter Einstellung „Ext. Wärmeerzeuger“ Ó „Freigabe externer Wärmeerz. für Warmwasserbereitung „1“ 7B0D“ Parameter für Elektro-Heizeinsatz Parameter Einstellung „Warmwasser“...
  • Seite 75 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Ggf. Werte einstellen für Vitovent 200-C Parameter Einstellung „Lüftung“ Ó ≙ „Raumtemperatur-Sollwert 7D08“ „100“ bis „300“ ( 10 bis 30 °C) „Volumenstrom Reduzierte Lüftung 7D0A“ Gemäß Auslegung „Volumenstrom Nennlüftung 7D0B“ Serviceanleitung Lüftungsgerät „Volumenstrom Intensivlüftung 7D0C“...

  • Seite 76: Parameter Für Eigenstromnutzung

    Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Ggf. weitere Freigaben für Vitovent 300-F Parameter Einstellung „Lüftung“ Ó „Freigabe Vorheizregister elektrisch 7D01“ „1“ „Freigabe Nachheizregister hydraulisch 7D02“ „1“ „Freigabe Feuchtesensor 7D05“ „1“ „Freigabe CO2-sensor 7D06“ „1“ „Typ Wärmeübertrager 7D2E“ „0“ Gegenstrom-Wärmetauscher „1“...
  • Seite 77 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Parameter für Smart Grid Parameter Einstellung „Smart Grid“ Ó „Freigabe Smart Grid 7E80“ „1“ „Smart Grid Freigabe E-Heizung 7E82“ „1“ Stufe 1 „2“ Stufe 2 „3“ Stufe 3 Für gewählte Funktion die Temperaturdifferenz zum eingestellten Sollwert vorgeben Parameter Einstellung „Smart Grid“...

  • Seite 78: Wärmepumpe Auf Geräusche Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Parameter Einstellung Führungs-Wär- Folge-Wärme- mepumpe pumpe „Elektroheizung“ Ó „Freigabe Heizwasser-Durchlauferhitzer 7900“ „0“ oder „1“ „0“ oder „1“ „Freigabe Elektro-Heizungen für Warmwasserbereitung 6015“ „0“ oder „1“ — „Freigabe Elektro-Heizungen für Warmwasserbereitung 7901“ „0“ oder „1“ —...

  • Seite 79: Instandhaltung

    Instandhaltung Übersicht elektrische Komponenten Inneneinheit: ■ Siehe ab Seite 34. ■ Außeneinheit: Siehe ab Seite 47. Inneneinheit: Bedienteil aufklappen Abb. 65 Ggf. Abdeckung von Bedienteil abnehmen Abb. 66...

  • Seite 80: Inneneinheit: Regelungsblech In Serviceposition Bringen

    Instandhaltung Inneneinheit: Regelungsblech in Serviceposition bringen Abb. 67...

  • Seite 81: Übersicht Interne Komponenten: Inneneinheit

    Instandhaltung Übersicht interne Komponenten: Inneneinheit Vorlauftemperatursensor Sekundärkreis (F8) 3-Wege-Umschaltventil „Heizen/Trinkwassererwär- mung“ Rücklauftemperatursensor Sekundärkreis (F9) Sekundärpumpe Füll- und Entleerungshahn Sekundärkreis Sicherheitsventil Manometer Serviceventil Inneneinheit: Schraderventil, kann anstelle des Serviceventils Außeneinheit für Druckprüfung und Evakuierung des Kältekreises verwendet werden. Sauggastemperatursensor reversibel (F25) Entleerungshahn Strömungswächter Serviceventil Inneneinheit: Schraderventil, kann...

  • Seite 82: Übersicht Interne Komponenten: Außeneinheit

    Instandhaltung Übersicht interne Komponenten: Außeneinheit Gefahr Das Berühren spannungsführender Bauteile kann zu gefährlichen Verletzungen durch elektri- schen Strom führen. Einige Bauteile auf Leiter- platten führen nach Ausschalten der Netzspan- nung noch Spannung. Bei Arbeiten an der Außeneinheit Anlage ■ spannungsfrei schalten, z. B. an der separaten Sicherung oder einem Hauptschalter.

  • Seite 83: Außeneinheit Typen 201.D04 Bis 201.D08

    Instandhaltung Übersicht interne Komponenten: Außeneinheit (Fortsetzung) Außeneinheit Typen 201.D04 bis 201.D08 Abb. 69 Ventilator Sicherheitshochdruckschalter Lufteintrittstemperatursensor (T5) Schraderventil Hochdruckseite Wärmetauscher (Verdampfer) Verdichter Elektronisches Expansionsventil Heißgastemperatursensor (T6) 4-Wege-Umschaltventil Sauggastemperatursensor Verdichter (T4) Hochdrucksensor Sammler Sauggastemperatursensor Verdampfer (T7) Schraderventil Niederdruckseite Niederdrucksensor Temperatursensor Kältekreisregler (T2)

  • Seite 84: Außeneinheit Typen 201.D10 Bis 201.D16

    Instandhaltung Übersicht interne Komponenten: Außeneinheit (Fortsetzung) Außeneinheit Typen 201.D10 bis 201.D16 Abb. 70 Ventilator Hochdrucksensor Wärmetauscher (Verdampfer) Sicherheitshochdruckschalter Lufteintrittstemperatursensor (T5) Verdichter 4-Wege-Umschaltventil Schraderventil Niederdruckseite Niederdrucksensor Sauggastemperatursensor Verdichter (T4) Sauggastemperatursensor Verdampfer (T7) Heißgastemperatursensor (T6)

  • Seite 85: Wärmepumpe Sekundärseitig Entleeren

    Instandhaltung Übersicht interne Komponenten: Außeneinheit (Fortsetzung) Sammler Schraderventil Hochdruckseite Elektronisches Expansionsventil Temperatursensor Kältekreisregler (T2) Wärmepumpe sekundärseitig entleeren 1. Bauseitigen KFE-Hahn schließen. 2. Wärmepumpe am Füll-/Entleerungshahn Sekun- därkreis entleeren (siehe Kapitel „Übersicht interne Komponenten: Inneneinheit“). Temperatursensoren prüfen Anschluss an Inneneinheit Temperatursensor Messelement Anschluss Außentemperatursensor (F0)

  • Seite 86: Inneneinheit: Viessmann Ntc 10 K Ω (Blaue Kennzeichnung)

    Instandhaltung Temperatursensoren prüfen (Fortsetzung) Inneneinheit: Viessmann NTC 10 k (blaue Kennzeichnung) Ω / °C R / k / °C R / k / °C R / k / °C R / k / °C R / k / °C R / k ϑ...

  • Seite 87: Inneneinheit: Viessmann Ntc 20 K Ω (Orange Kennzeichnung)

    Instandhaltung Temperatursensoren prüfen (Fortsetzung) Inneneinheit: Viessmann NTC 20 k (orange Kennzeichnung) Ω / °C R / k / °C R / k / °C R / k / °C R / k / °C R / k / °C R / k ϑ...

  • Seite 88: Inneneinheit: Viessmann Pt500A (Grüne Kennzeichnung)

    Instandhaltung Temperatursensoren prüfen (Fortsetzung) Inneneinheit: Viessmann Pt500A (grüne Kennzeichnung) / °C / °C R / / °C R / / °C R / / °C R / / °C R / ϑ Ω ϑ Ω ϑ Ω ϑ Ω ϑ...

  • Seite 89: Außeneinheit: Ntc 10 K Ω (Ohne Kennzeichnung)

    Instandhaltung Temperatursensoren prüfen (Fortsetzung) Außeneinheit: NTC 10 k (ohne Kennzeichnung) Ω / °C R / k / °C R / k / °C R / k / °C R / k / °C R / k / °C R / k ϑ...
  • Seite 90 Instandhaltung Sicherungen prüfen (Fortsetzung) Sicherungstyp: ■ T 6,3 A H, 250 V~ ■ Max. Verlustleistung 2,5 W ≤ 1. Netzspannung ausschalten. 2. Anschlussraum öffnen. 3. Sicherungen prüfen. Ggf. austauschen. Gefahr Falsche oder nicht ordnungsgemäß einge- baute Sicherungen können zu erhöhter Brandgefahr führen.

  • Seite 91: Einzelteillisten Innenein

    Einzelteillisten Inneneinheit Übersicht der Baugruppen Inneneinheit Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Baugruppe (aus dieser Einzelteilliste) Positionsnummer des Einzelteils innerhalb der Bau- ■ gruppe (aus dieser Einzelteilliste) Abb. 71 Typenschild Baugruppe Gehäuse Inneneinheit Baugruppe Verflüssiger Inneneinheit Baugruppe Hydraulik Inneneinheit Baugruppe Elektrische Ausrüstung Inneneinheit...

  • Seite 92: Gehäuse Inneneinheit

    Einzelteillisten Inneneinheit Gehäuse Inneneinheit 0006 0004 0007 0002 0001 0003 0005 Abb. 72...
  • Seite 93 Einzelteillisten Inneneinheit Gehäuse Inneneinheit (Fortsetzung) Pos. Einzelteil 0001 Vorderblech 0002 Aufnahme elektrische Ausrüstung 0003 Rohrabdichtung 0004 Schrauben (Set) 0005 Schriftzug (Set) 0006 Wandhalterung 0007 Blindstopfen...

  • Seite 94: Verflüssiger Inneneinheit

    Einzelteillisten Inneneinheit Verflüssiger Inneneinheit 0007 0011 0012 0010 0008 0009 0004 0001 0002 0013 0003 0004 0005 0006 0007 0008 0004 0009 0008 0010 0009 0010 0011 0006 0005 0003 0002 Abb. 73...
  • Seite 95 Einzelteillisten Inneneinheit Verflüssiger Inneneinheit (Fortsetzung) Pos. Einzelteil 0001 Anschlussgruppe Verflüssiger 0002 Überwurfmutter UNF für Flüssigkeitsleitung ⅝ 0003 Überwurfmutter UNF für Heißgasleitung ⅞ 0004 Überwurfmutter G mit Dichtkappe für Schraderventil ¼ 0005 Lötstutzen 10 x ⅝ 0006 Lötstutzen 15/16 x ⅞ 0007 Entlüftungshahn G ⅜...

  • Seite 96: Hydraulik Inneneinheit Typ Awb(-M)

    Einzelteillisten Inneneinheit Hydraulik Inneneinheit Typ AWB(-M) 0008 0021 0007 0017 0002 0008 0010 0001 0017 0017 0003 0015 0005 0009 0006 0008 0009 0009 0003 0022 0006 0006 0005 0009 0004 0009 0011 0017 0017 0009 0009 0016 0009 0009 0013 0016 0016...
  • Seite 97 Einzelteillisten Inneneinheit Hydraulik Inneneinheit Typ AWB(-M) (Fortsetzung) Pos. Einzelteil 0001 Hydraulikblock 0002 Schnellentlüfter G ⅜ 0003 Entlüftungshahn G ⅜ 0004 Stellmotor 3-Wege-Umschaltventil „Heizen/Trinkwassererwärmung“ 0005 Ventileinsatz 3-Wege-Umschaltventil „Heizen/Trinkwassererwärmung“ 0006 O-Ringe Ventileinsatz (Set) 0007 Verschluss-Stopfen 0008 Dichtung Verschluss-Stopfen 0009 Dichtungen und O-Ringe (Set) 0010 Schrauben (Set) 0011...

  • Seite 98: Hydraulik Inneneinheit Typ Awb(-M)-E-Ac

    Einzelteillisten Inneneinheit Hydraulik Inneneinheit Typ AWB(-M)-E-AC 0008 0007 0017 0010 0021 0008 0002 0017 0001 0003 0005 0009 0015 0006 0017 0008 0009 0009 0003 0022 0006 0005 0006 0017 0004 0009 0009 0009 0017 0011 0016 0013 0009 0016 0009 0009 0019...
  • Seite 99 Einzelteillisten Inneneinheit Hydraulik Inneneinheit Typ AWB(-M)-E-AC (Fortsetzung) Pos. Einzelteil 0001 Hydraulikblock 0002 Schnellentlüfter G ⅜ 0003 Entlüftungshahn G ⅜ 0004 Stellmotor 3-Wege-Umschaltventil „Heizen/Trinkwassererwärmung“ 0005 Ventileinsatz 3-Wege-Umschaltventil „Heizen/Trinkwassererwärmung“ 0006 O-Ringe Ventileinsatz (Set) 0007 Heizwasser-Durchlauferhitzer 0008 Dichtung Heizwasser-Durchlauferhitzer 0009 Dichtungen und O-Ringe (Set) 0010 Schrauben (Set) 0011...

  • Seite 100: Elektrische Ausrüstung Inneneinheit

    Einzelteillisten Inneneinheit Elektrische Ausrüstung Inneneinheit 0035 0044 0036 0023 0041 0032 0039 0040 0042 0006 0004 0005 0038 0002 0003 0007 0001 0017 0012 0013 0014 0010 0050 0037 0011 0046 Abb. 76...
  • Seite 101 Einzelteillisten Inneneinheit Elektrische Ausrüstung Inneneinheit (Fortsetzung) Pos. Einzelteil 0001 Bedienteil 0002 Regler- und Sensorleiterplatte mit Abdeckung (CU401) 0003 Grundträger Regler- und Sensorleiterplatte 0004 Grundleiterplatte mit Abdeckung (MB761) 0005 Grundträger Grundleiterplatte 0006 Erweiterungsleiterplatte mit Abdeckung (SA135) 0007 Codierstecker 0010 Leiterplatte mit Anschlussadapter (SA136-A10) 0011 Leiterplatte mit Anschlussadapter Netzschalter (SA137-A10) 0012...

  • Seite 102: Gehäuse Sonstige

    Einzelteillisten Inneneinheit Gehäuse Sonstige 0001 0005 0006 0007 0002 0008 0004 0003 0009 Abb. 77...
  • Seite 103 Pos. Einzelteil 0001 Sprühdosenlack vitosilber 0002 Sprühdosenlack weiß 0003 Lackstift vitosilber 0004 Lackstift weiß 0005 Montage- und Serviceanleitung Vitocal 200-S 0006 Bedienungsanleitung Vitotronic 200, Typ WO1C 0007 Serviceanleitung Vitotronic 200, Typ WO1C 0008 Anschluss- und Verdrahtungsschema Vitocal 200-S 0009 Spezial-Schmierfett...
  • Seite 104 Einzelteillisten Inneneinheit Gehäuse Sonstige (Fortsetzung)

  • Seite 105: Einzelteilliste Außenein

    Einzelteilliste Außeneinheit Typen AWB-M/AWB-M-E-AC 201.D04 bis 201.D08, 230 V~ Übersicht der Baugruppen Außeneinheit 230 V~ Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Baugruppe (aus dieser Einzelteilliste) Positionsnummer des Einzelteils innerhalb der Bau- ■ gruppe (aus dieser Einzelteilliste) Abb.

  • Seite 106: Gehäuse Außeneinheit 230 V

    Einzelteilliste Außeneinheit Typen AWB-M/AWB-M-E-AC 201.D04 bis 201.D08, 230 V~ Gehäuse Außeneinheit 230 V~ 0006 0033 0001 0034 0032 0031 0007 0018 0014 0013 0022 0003 0024 0008 0009 0026 0012 0011 0010 0019 0015 0020 0021 0025 0002 0004 0005 0024 0029 0030...
  • Seite 107 Einzelteilliste Außeneinheit Typen AWB-M/AWB-M-E-AC 201.D04 bis 201.D08, 230 V~ Gehäuse Außeneinheit 230 V~ (Fortsetzung) Pos. Einzelteil 0001 Deckel mit Dichtung 0002 Seitenblech rechts mit Schalldämmung 0003 Seitenblech links mit Schalldämmung 0004 Vorderblech mit Schalldämmung 0005 Schutzgitter Ventilator 0006 Schutzgitter Verdampfer 0007 Hinterblech mit Schalldämmung 0008...

  • Seite 108: Einzelteilliste Außenein

    Einzelteilliste Außeneinheit Typen AWB-M/AWB-M-E-AC 201.D04 bis 201.D08, 230 V~ Kältekreis Außeneinheit Typen 201.D04 bis 201.D08, 230 V~ 0015 0030 0017 0011 0015 0018 0019 0020 0028 0012 0027 0010 0016 0017 0018 0019 0020 0054 0060 0013 0016 0014 0061 0024 0005 0001...
  • Seite 109 Einzelteilliste Außeneinheit Typen AWB-M/AWB-M-E-AC 201.D04 bis 201.D08, 230 V~ Kältekreis Außeneinheit Typen 201.D04 bis… (Fortsetzung) Pos. Einzelteil 0001 Verdichter 0002 Kältemittelsammler 0003 Unterlage Befestigung Kältemittelsammler 0004 Ölabscheider 0005 4-Wege-Umschaltventil 0006 Bodenplatte Verdichter 0007 Schwingungsdämpfer 0008 Halteblech Serviceventil 0009 Unterlage Halteblech 0010 Hochdrucksensor 0011...

  • Seite 110: D08, 230 V~ Elektrische Ausrüstung Außeneinheit 230 V

    Einzelteilliste Außeneinheit Typen AWB-M/AWB-M-E-AC 201.D04 bis 201.D08, 230 V~ Elektrische Ausrüstung Außeneinheit 230 V~ 0043 0084 0051 0008 0064 0009 0030 0067 0066 0022 0049 0070 0085 0063 Abb. 81...
  • Seite 111 Einzelteilliste Außeneinheit Typen AWB-M/AWB-M-E-AC 201.D04 bis 201.D08, 230 V~ Elektrische Ausrüstung Außeneinheit 230 V~ (Fortsetzung) Pos. Einzelteil 0008 EEV-Leiterplatte (Kältekreisregler) 0009 Inverter 0022 Leitungsbaum 230 V~ 0030 Netzanschlussklemmen 0043 Anschlussleitung Verdichter 0049 Leitungsbaum Temperatursensoren 0051 Adapter Sicherheitshochdruckschalter 0063 Spule 4-Wege-Umschaltventil 0064 Entstördrossel 0066...
  • Seite 112 Einzelteilliste Außeneinheit Typen AWB-M/AWB-M-E-AC 201.D04 bis 201.D08, 230 V~ Elektrische Ausrüstung Außeneinheit 230 V~ (Fortsetzung)

  • Seite 113: Übersicht Der Baugruppen Außeneinheit 230 V

    Einzelteilliste Außeneinheit 230 V~, Typ AWB-M/AWB-M-E-AC 201.D10 bis 201.D16 Übersicht der Baugruppen Außeneinheit 230 V~ Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Baugruppe (aus dieser Einzelteilliste) Positionsnummer des Einzelteils innerhalb der Bau- ■ gruppe (aus dieser Einzelteilliste) Abb.

  • Seite 114: Gehäuse Außeneinheit 230 V

    Einzelteilliste Außeneinheit 230 V~, Typ AWB-M/AWB-M-E-AC 201.D10 bis 201.D16 Gehäuse Außeneinheit 230 V~ 0001 0006 0033 0031 0034 0032 0028 0030 0003 0007 0027 0029 0013 0006 0018 0022 0024 0008 0011 0013 0025 0012 0010 0023 0011 0026 0019 0005 0020 0021...
  • Seite 115 Einzelteilliste Außeneinheit 230 V~, Typ AWB-M/AWB-M-E-AC 201.D10 bis 201.D16 Gehäuse Außeneinheit 230 V~ (Fortsetzung) Pos. Einzelteil 0001 Deckel mit Dichtung 0002 Seitenblech rechts mit Schalldämmung 0003 Seitenblech links mit Schalldämmung 0004 Vorderblech mit Schalldämmung 0005 Schutzgitter Ventilator 0006 Schutzgitter Verdampfer 0007 Hinterblech mit Schalldämmung 0008...

  • Seite 116: Kältekreis Außeneinheit 230 V

    Einzelteilliste Außeneinheit 230 V~, Typ AWB-M/AWB-M-E-AC 201.D10 bis 201.D16 Kältekreis Außeneinheit 230 V~ 0025 0010 0012 0011 0023 0013 0005 0030 0026 0015 0016 0028 0060 0017 0018 0019 0061 0020 0008 0009 0031 0015 0035 0015 0032 0022 0001 0015 0014 0027...
  • Seite 117 Einzelteilliste Außeneinheit 230 V~, Typ AWB-M/AWB-M-E-AC 201.D10 bis 201.D16 Kältekreis Außeneinheit 230 V~ (Fortsetzung) Pos. Einzelteil 0001 Verdichter 0002 Kältemittelsammler 0003 Unterlage Befestigung Kältemittelsammler 0004 Ölabscheider 0005 4-Wege-Umschaltventil 0006 Bodenplatte Verdichter 0007 Schwingungsdämpfer 0008 Halteblech Serviceventil 0009 Unterlage Halteblech 0010 Hochdrucksensor 0011 Niederdrucksensor...

  • Seite 118: Einzelteilliste Außenein

    Einzelteilliste Außeneinheit 230 V~, Typ AWB-M/AWB-M-E-AC 201.D10 bis 201.D16 Elektrische Ausrüstung Außeneinheit 230 V~ 0043 0084 0051 0008 0064 0009 0030 0066 0067 0022 0049 0085 0070 0063 Abb. 85...
  • Seite 119 Einzelteilliste Außeneinheit 230 V~, Typ AWB-M/AWB-M-E-AC 201.D10 bis 201.D16 Elektrische Ausrüstung Außeneinheit 230 V~ (Fortsetzung) Pos. Einzelteil 0008 EEV-Leiterplatte (Kältekreisregler) 0009 Inverter 0022 Leitungsbaum 230 V~ 0030 Netzanschlussklemmen 0043 Anschlussleitung Verdichter 0049 Leitungsbaum Temperatursensoren 0051 Adapter Sicherheitshochdruckschalter 0063 Spule 4-Wege-Umschaltventil 0064 Entstördrossel 0066...
  • Seite 120 Einzelteilliste Außeneinheit 230 V~, Typ AWB-M/AWB-M-E-AC 201.D10 bis 201.D16 Elektrische Ausrüstung Außeneinheit 230 V~ (Fortsetzung)

  • Seite 121: Übersicht Der Baugruppen Außeneinheit 400 V

    Einzelteilliste Außeneinheit Typen AWB/AWB-E-AC 201.D10 bis 201.D16, 400 V~ Übersicht der Baugruppen Außeneinheit 400 V~ Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Baugruppe (aus dieser Einzelteilliste) Positionsnummer des Einzelteils innerhalb der Bau- ■ gruppe (aus dieser Einzelteilliste) Abb.

  • Seite 122: Gehäuse Außeneinheit 400 V

    Einzelteilliste Außeneinheit Typen AWB/AWB-E-AC 201.D10 bis 201.D16, 400 V~ Gehäuse Außeneinheit 400 V~ 0001 0031 0032 0030 0029 0034 0006 0028 0027 0003 0018 0033 0007 0014 0013 0013 0006 0011 0010 0024 0008 0022 0025 0023 0017 0011 0026 0020 0005 0012...
  • Seite 123 Einzelteilliste Außeneinheit Typen AWB/AWB-E-AC 201.D10 bis 201.D16, 400 V~ Gehäuse Außeneinheit 400 V~ (Fortsetzung) Pos. Einzelteil 0001 Deckel mit Dichtung 0002 Seitenblech rechts mit Schalldämmung 0003 Seitenblech links mit Schalldämmung 0004 Vorderblech mit Schalldämmung 0005 Schutzgitter Ventilator 0006 Schutzgitter Verdampfer 0007 Hinterblech mit Schalldämmung 0008...

  • Seite 124: Kältekreis Außeneinheit 400 V

    Einzelteilliste Außeneinheit Typen AWB/AWB-E-AC 201.D10 bis 201.D16, 400 V~ Kältekreis Außeneinheit 400 V~ 0025 0010 0012 0011 0023 0013 0005 0030 0026 0015 0016 0028 0060 0017 0018 0019 0061 0020 0008 0009 0031 0015 0035 0015 0032 0022 0001 0015 0014 0027...
  • Seite 125 Einzelteilliste Außeneinheit Typen AWB/AWB-E-AC 201.D10 bis 201.D16, 400 V~ Kältekreis Außeneinheit 400 V~ (Fortsetzung) Pos. Einzelteil 0001 Verdichter 0002 Kältemittelsammler 0003 Unterlage Befestigung Kältemittelsammler 0004 Ölabscheider 0005 4-Wege-Umschaltventil 0006 Bodenplatte Verdichter 0007 Schwingungsdämpfer 0008 Halteblech Serviceventil 0009 Unterlage Halteblech 0010 Hochdrucksensor 0011 Niederdrucksensor...

  • Seite 126: D16, 400 V~ Elektrische Ausrüstung Außeneinheit 400 V

    Einzelteilliste Außeneinheit Typen AWB/AWB-E-AC 201.D10 bis 201.D16, 400 V~ Elektrische Ausrüstung Außeneinheit 400 V~ 0043 0084 0051 0008 0009 0064 0064 0064 0030 0066 0067 0022 0049 0070 0085 0063 Abb. 89...
  • Seite 127 Einzelteilliste Außeneinheit Typen AWB/AWB-E-AC 201.D10 bis 201.D16, 400 V~ Elektrische Ausrüstung Außeneinheit 400 V~ (Fortsetzung) Pos. Einzelteil 0008 EEV-Leiterplatte (Kältekreisregler) 0009 Inverter 0022 Leitungsbaum 230 V~ 0030 Netzanschlussklemmen 0043 Anschlussleitung Verdichter 0049 Leitungsbaum Temperatursensoren 0051 Adapter Sicherheitshochdruckschalter 0063 Spule 4-Wege-Umschaltventil 0064 Entstördrossel 0066...

  • Seite 128: Protokolle

    Protokolle Protokoll der Hydraulikparameter Einstell- und Messwerte Sollwert Erstinbetrieb- Wartung/Service nahme Prüfung externe Heizkreispumpen Typ der Umwälzpumpe Stufe der Umwälzpumpe Einstellung Überströmventil Inbetriebnahme Primärkreis Temperatur Lufteintritt °C („Diagnose“ „Anlagenübersicht“) Ó Temperatur Luftaustritt °C („Diagnose“ „Anlagenübersicht“) Ó Temperaturdifferenz (Lufteintritt/-austritt) Δ Bei Vorlauftemperatur Sekundärkreis 4 bis 8 ■...
  • Seite 129 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service „Priorität Verbraucherkreis“ 700B Nicht verstellen! „Verwendung Wärmepumpe in Kaskade“ 700C „Laufzeitausgleich Kaskade“ 700D „Temperaturbereich Eingang 0..10V 700E Nicht verstellen! Kühlbetrieb“ „Strategie Leistungsregelung Kaskade“ 700F „Externe Erweiterung“ 7010 „Anlagenkomponente bei externer Um- 7011 schaltung“...
  • Seite 130 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Externer Wärmeerzeuger Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service „Freigabe Externer Wärmeerzeuger“ 7B00 „Vorrang externer Wärmeerzeuger/ 7B01 Heizw.-Durchlauferh.“ ≙ „Bivalenztemperatur externer Wärmeer- 7B02 100 ( 10 °C) zeuger“ ≙ „Einschaltschwelle externer Wärmeer- 7B03 300 ( 30 min) zeuger“...
  • Seite 131 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Warmwasser Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service ≙ „Warmwassertemperatur-Sollwert“ 6000 500 ( 50 °C) ≙ „Min. Warmwassertemperatur“ 6005 100 ( 10 °C) ≙ „Max. Warmwassertemperatur“ 6006 600 ( 60 °C) ≙ „Hysterese WW-Temperatur Wärmepum- 6007 50 ( 5 K)
  • Seite 132 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Elektrische Zusatzheizung Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service „Freigabe Heizwasser- Durchlauferhit- 7900 zer“ „Freigabe Elektro-Heizungen für Warm- 7901 wasserbereitung“ „Freigabe Heizw.-Durchlauferhitzer für 7902 Raumbeheizung“ „Einschaltverzögerung Heizw.-Durchlauf- 7905 30 min erhitzer“ „Max. Leistung Heizw.-Durchlauferhitzer“ 7907 „Leistung für Heizw.-Durchlauferh.
  • Seite 133 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Heizwasser-Pufferspeicher Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service „Freigabe Pufferspeicher/Hydraulische 7200 Weiche“ ≙ „Temperatur in Betriebsstatus Festwert 7202 500 ( 50 °C) für Pufferspeicher“ ≙ „Hysterese Temperatur Beheizung Puf- 7203 50 ( 5 K) ferspeicher“...
  • Seite 134 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Heizkreis 2 Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service ≙ „Raumtemperatur Normal“ 3000 200 ( 20 °C) ≙ „Raumtemperatur Reduziert“ 3001 160 ( 16 °C) „Fernbedienung“ 3003 „Raumtemperaturregelung“ 3005 0 Ohne Fernbedie- nung 2 Mit Fernbedie- nung ≙...
  • Seite 135 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Kühlung Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service „Kühlfunktion“ 7100 „Kühlkreis“ 7101 ≙ „Raumtemperatur-Sollwert separater 7102 200 ( 20 °C) Kühlkreis“ ≙ „Min. Vorlauftemperatur Kühlung“ 7103 200 ( 20 °C) „Einfluss Raumtemperaturaufschaltung 7104 Kühlkreis“ „Raumtemperaturregelung Kühlkreis“...
  • Seite 136 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service ≙ Anpassung Steuerspannung 7D27 0 V) Ventilator für Anpassung Steuerspannung 7D28 Strategie passiver Frostschutz 7D2C Typ Wärmeübertrager 7D2E Einbaulage 7D2F Funktion externer 230 V-Eingang Lüftung 7D3A Dauer Badlüftung 7D3B 30 min Anlaufsperre Lüftung Zeiträume Teil 1...
  • Seite 137 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service Intensivlüftung C10C Vitovent 200-W: ■ 75 % Vitovent 300-C: ■ 125 m Vitovent 300-W: ■ 225 m Grundlüftung zweiter Lüfterkanal C189 15 % Reduzierte Lüftung zweiter Lüfterkanal C18A 25 % Normale Lüftung zweiter Lüfterkanal...
  • Seite 138 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Smart Grid Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service „Freigabe Smart Grid“ 7E80 „Smart Grid Freigabe E-Heizung“ 7E82 ≙ „Smart Grid Sollwertanhebung für Warm- 7E91 0 K) wasserbereitung“ ≙ „Smart Grid Sollwertanhebung für Heiz- 7E92 0 K) wasser-Puffersp.“...

  • Seite 139: Technische Daten

    Technische Daten Technische Daten 230 V-Geräte Typ AWB-M/AWB-M-E-AC 201.D04 201.D06 201.D08 201.D10 Leistungsdaten Heizen nach EN 14511 (A2/W35) Nenn-Wärmeleistung 2,61 3,10 4,04 5,01 Drehzahl Ventilator 1/min Elektr. Leistungsaufnahme 0,73 0,84 1,02 1,27 Leistungszahl (COP) bei Heizbetrieb 3,57 3,67 3,96 3,96 ε...
  • Seite 140 Technische Daten Technische Daten (Fortsetzung) Typ AWB-M/AWB-M-E-AC 201.D04 201.D06 201.D08 201.D10 Heizwasser (Sekundärkreis) Mindestvolumenstrom 1400 Mindestvolumen der Heizungsanlage, nicht absperrbar Max. externer Druckverlust (RFH) bei Mindest- mbar volumenstrom 70,5 70,5 70,5 Max. Vorlauftemperatur °C Elektrische Werte Außeneinheit Nennspannung Verdichter 1/N/PE 230 V/50 Hz Max.
  • Seite 141 Technische Daten Technische Daten (Fortsetzung) Typ AWB-M/AWB-M-E-AC 201.D04 201.D06 201.D08 201.D10 Verdichter (Vollhermetik) Scroll Öl im Verdichter 3 MAF POE ■ Ölmenge im Verdichter 0,76 0,76 0,76 1,17 ■ Zulässiger Betriebsdruck Hochdruckseite ■ Niederdruckseite ■ Abmessungen Außeneinheit Gesamtlänge Gesamtbreite 1109 1109 1109 1109...
  • Seite 142 Technische Daten Technische Daten (Fortsetzung) Typ AWB-M/AWB-M-E-AC 201.D04 201.D06 201.D08 201.D10 Energieeffizienzklasse nach EU-Verordnung Nr. 811/2013 Heizen durchschnittliche Klimaverhältnisse Niedertemperaturanwendung (W35) ■ Mitteltemperaturanwendung (W55) ■ Leistungsdaten Heizen nach EU-Verordnung Nr. 811/2013 (durchschnittliche Klimaverhält- nisse) Niedertemperaturanwendung (W35) Energieeffizienz ■ η Nenn-Wärmeleistung P 5,37 5,59 6,84...
  • Seite 143 Technische Daten Technische Daten (Fortsetzung) Typ AWB/AWB-E-AC 201.D10 201.D13 201.D16 Leistungsdaten Kühlen nach EN 14511 (A35/W18) Nenn-Kühlleistung 6,20 7,55 10,00 Drehzahl Ventilator U/min Elektr. Leistungsaufnahme 1,77 2,29 3,57 Leistungszahl EER bei Kühlbetrieb 3,50 3,30 2,80 Leistungsregelung bis 8,0 bis 9,5 bis 10,5 Lufteintrittstemperatur Kühlbetrieb (nur Typ AWB-E-AC)
  • Seite 144 Technische Daten Technische Daten (Fortsetzung) Typ AWB/AWB-E-AC 201.D10 201.D13 201.D16 Max. elektrische Leistungsaufnahme Ventilator 2 x 45 2 x 45 2 x 45 Außeneinheit 5,13 5,13 5,15 Sekundärpumpe (PWM) Regelung/Elektronik Außeneinheit Regelung/Elektronik Inneneinheit Leistung Regelung/Elektronik Inneneinheit 1000 1000 1000 Kältekreis Arbeitsmittel R410A R410A...
  • Seite 145 Technische Daten Technische Daten (Fortsetzung) Typ AWB/AWB-E-AC 201.D10 201.D13 201.D16 Anschlüsse Sekundärkreis (Innengewinde) Heizwasservorlauf ¼ ¼ ¼ Heizwasserrücklauf und Rücklauf Speicher- ¼ ¼ ¼ Wassererwärmer Vorlauf Speicher-Wassererwärmer ¼ ¼ ¼ Anschlüsse Kältemittelleitungen Flüssigkeitsleitung Rohr 10 x 1 10 x 1 10 x 1 ■...

  • Seite 146: Anhang

    Anhang Auftrag zur Erstinbetriebnahme Senden Sie den folgenden Auftrag mit beigefügtem Anlagenschema per Fax an Ihre zuständige Viessmann Ver- kaufsniederlassung. Zur Inbetriebnahme der Anlage ist die Anwesenheit eines fachkompetenten Mitarbeiters erforderlich. Anlagendaten: Auftraggeber Anlagenstandort Check-Punkte ankreuzen: Hydraulikschema für Heizungsanlage beigefügt Heizkreise vollständig installiert und befüllt...

  • Seite 147: Bescheinigungen

    Vitocal 200-S folgende Typen: AWB-M AWB-E-AC AWB-M-E-AC Einschließlich Wärmepumpenregelung Vitotronic 200, Typ WO1C Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt die Bestimmungen folgender Richtlinien und Verordnungen erfüllt: 2014/68/EU Druckgeräterichtlinie 2014/30/EU...

  • Seite 148: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis Abdeckung Außeneinheit anbauen......59 Baugruppe Abdeckung Bedienteil abnehmen......79 – Außeneinheit 201.D04 bis D08......105 Ablauf Kondenswasser........17, 18, 19 – Außeneinheit Typ 201.D10 bis 201.D16..113, 121 Abmessungen.............. 8 Baugruppe Gehäuse – Außeneinheit..........141, 144 – Inneneinheit.............92, 102 –...
  • Seite 149 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Einzelteile Hydraulik Freien Lauf des Ventilators prüfen......65 – Inneneinheit............100 Freistehende Aufstellung........... 12 – Inneneinheit Typ AWB(-M)........96 Frostschutz für Fundament......16, 17, 18 – Inneneinheit Typ AWB(-M)-E-AC......98 Frostschutzwächter............ 43 Einzelteile Inneneinheit..........91 Führungs-Wärmepumpe..........56 Einzelteile Verflüssiger Füllen –...
  • Seite 150 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Inneneinheit – Abmessungen........... 8, 141, 144 Laststromkreise............50 – Aufstellung.............. 21 Lecksuchspray............62 – Elektrischer Anschluss..........34 Leistungsdaten Heizen........139, 142 – Elektrische Werte.......... 140, 143 Leiterplatte – Interne Komponenten..........81 – Erweiterungsleiterplatte...........38 – Kältemittelleitungen..........27 – Grundleiterplatte............35 – Leitungslängen............30 – Lüsterklemmen............42 –...
  • Seite 151 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Schaltstrom..............38 Parameter Schraubanschlüsse prüfen.........64 – Eigenstromnutzung..........76 Schutzbrille..............64 – Elektrische Zusatzheizung........73 Schutzhandschuhe.............64 – Elektro-Heizeinsatz..........74 Schutzkleidung............63 – Energiezähler............76 Schwimmbad..............45 – Erweiterungssatz Mischer........71 Schwimmbadbeheizung..........74 – Externe Erweiterung..........71 Schwingungsdämpfer..........19 – Externe Funktionen..........72 Schwingungsentkopplung........12, 25 –...
  • Seite 152 7745687 7745688 7745689 7745690 7745691 7745692 7745693 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 0 64 52 70-0 Telefax: 07242 62381-440 Telefax: 0 64 52 70-27 80 www.viessmann.at www.viessmann.de...

Diese Anleitung auch für:

Vitocal 200-s awb-m 201.dVitocal 200-s awb 201.dVitocal 200-s awb-m-e-ac 201.dVitocal 200-s awb-e-ac 201.dVitocal 200-s awb-m 201.d04Vitocal 200-s awb-m 201.d06 ... Alle anzeigen

Inhaltsverzeichnis
