4.11. STROMMESSUNG MIT VERWENDUNG DER STROMZANGE (I
4.11.1.
Einstellbare/wählbare Parameter:
RANGE - Messbereich
LIMIT - Grenzwert
Abb.

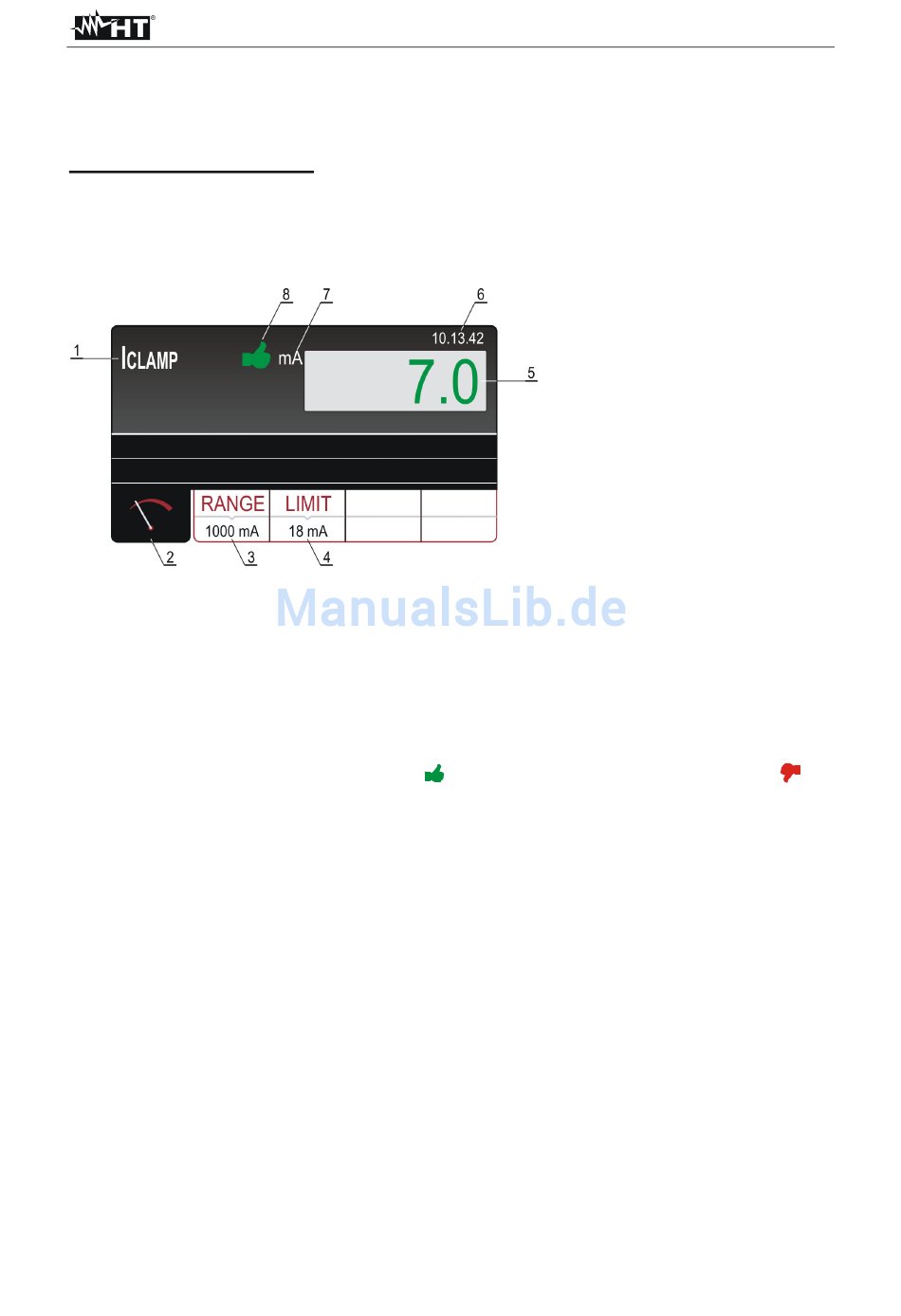

40: Bildschirmseite der ICLAMP Testergebnisse
1 ..... Ausgewählte Funktion
2 ..... Virtuelle Taste der Messbildschirmseite.
3 ..... Virtuelle RANGE Taste zur Auswahl der 3 Messbereiche: (0
4 ..... Virtuelle LIMIT Taste zur Auswahl des Strom-Grenzwertes innerhalb von jedem Messbereich.
5 ..... Messergebnis (in grün - Ergebnis OK, in rot - Ergebnis NICHT OK).
5 ..... Echtzeit-Uhr (hh.mm.ss).
6 ..... Zustand des Messergebnisses (Symbol
angezeigt
- Ergebnis NICHT OK).
ERKLÄRUNG DER BILDSCHIRMSEITE I
1000 mA, 100 A oder 1000 A
0 ÷ 1000 mA (Bereich 1000 mA)
0 ÷ 100 A (Bereich 100 A)
0 ÷ 1000 A (Bereich 1000 A)
DE - 53
CLAMP
CLAMP
1000 mA, 0
÷
grün angezeigt
- Ergebnis OK, Symbol
FULLTEST 3
)
100 A, 0
1000 A).
÷
÷
rot
