6)
Wählen Sie die Messbildschirmseite durch Drücken der virtuellen Taste
nochmals alle Einstellungen.

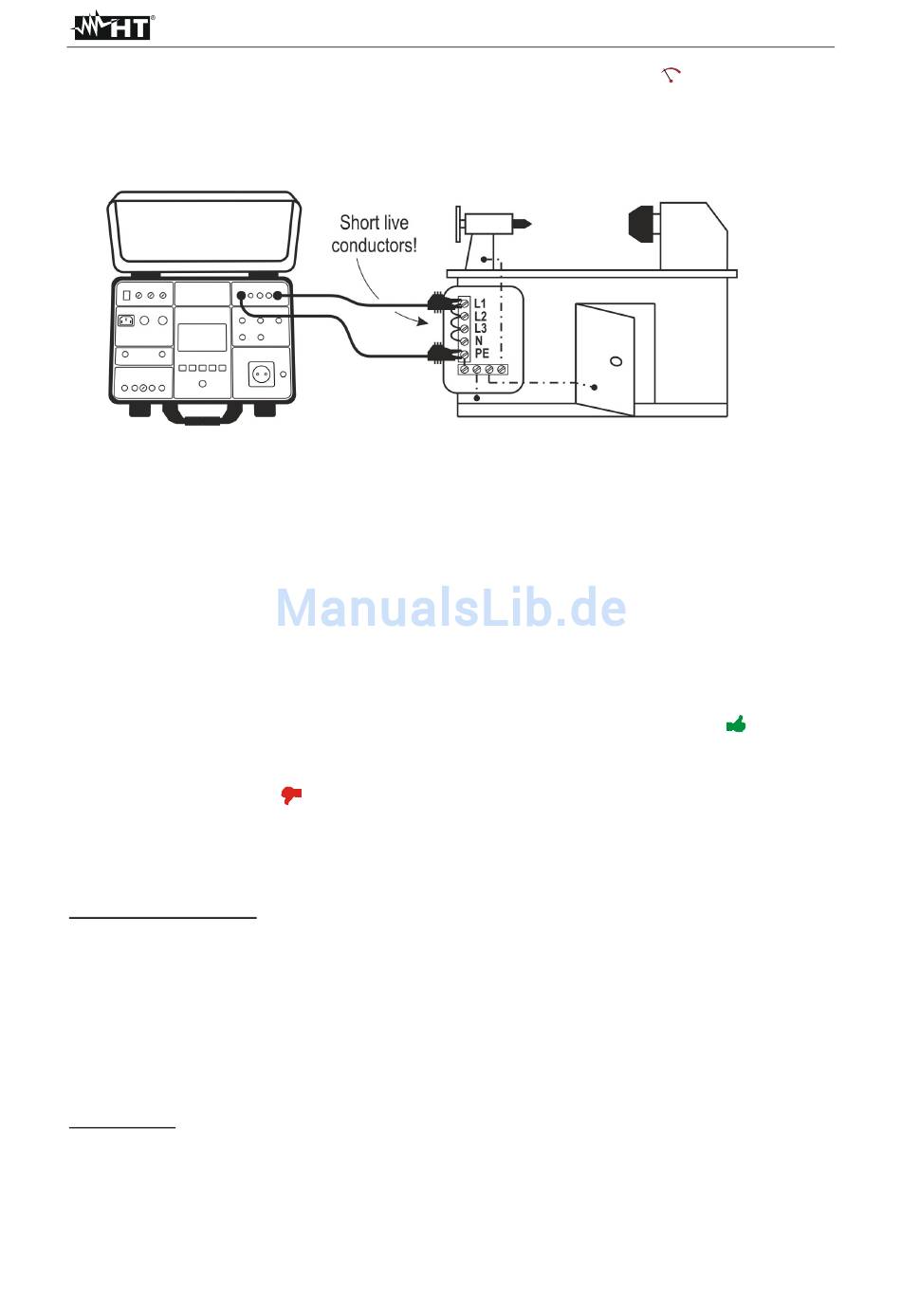

7) Schließen Sie die Messleitungen an wie in der folgenden Abbildung gezeigt.
Abb.
16: Anschluss der Messleitungen
8) Starten Sie den Test durch Drücken der START /STOP Taste. Auf dem Bildschirm werden einige
Warnungen angezeigt, zusammen mit der Erklärung, wie die Messleitungen je nach der
ausgewählten Testspannung angeschlossen werden müssen. Prüfen Sie den Anschluss, dann
bestätigen Sie mit der virtuellen JA Taste: Die Meldung "FERTIG" wird auf dem Bildschirm 10
Sekunden lang erscheinen. Die START /STOP Taste ist aktiv, während der Bildschirm die Meldung
"FERTIG" anzeigt. Drücken und halten Sie die START /STOP Taste; Die Testspannung ist jetzt
zwischen den Messleitungen vorhanden. Der Test wird beim Loslassen der START /STOP Taste
(MANUELLER oder BURN Modus) oder am Ende der eingestellten Testzeit (RAMPE Modus)
sofort beendet.
Das Messergebnis wird auf dem Display in grün erscheinen, wenn das Ergebnis niedriger oder
gleich dem eingestellten Grenzwert ist. Das Endergebnis wird vom grünen Symbol
kurzen Signalton (Ergebnis OK) begleitet. Falls eine Überschreitung während des Tests erfolgt,
wird der Test automatisch gestoppt und der Grenzwert des Teststroms in rot angezeigt, zusammen
mit dem roten Symbol
von Bildschirmseite mit den Messergebnissen.
9)
Um die Messergebnisse zu speichern, drücken Sie die SAVE Taste zweimal; für weitere Hinweise
siehe
Absatz "BEISPIEL VON SPEICHERN".
SICHERHEITSEINGANG
Damit ein noch besseres Sicherheitsniveau erreicht wird, können Sie den SICHERHEITSEINGANGS-
Schalter einbauen. Es ist möglich, den Sicherheitsschalter an einer mechanischen Sperre
anzuschließen,
damit
Sicherheitsschalters deaktiviert werden kann. Zu diesem Zweck wählen Sie im Menü den Modus
SICHERHEITSEINGANG wie folgt aus:
MENU Taste → virtuelle EINSTELLUNGEN Taste → virtuelle SICHERHEIT Taste → virtuelle
AKTIVIERT Taste.
WARNLAMPE
Entsprechend der Norm EN 50191 muss das höchste Sicherheitsniveau gewährleistet werden, wenn
mit einer Hochspannung gearbeitet wird, wie z.B. bei der Messungen der Spannungsfestigkeit.
Zu diesem Zweck hat der FULLTEST 3 auch einen Ausgang zur Steuerung der Schaltung einer
Warnlampe. Nur Warnlampen desselben Herstellers von FULLTEST 3 verwenden.
und einem längeren
die
Funktion
der
DE - 28
Signalton. Die Abbildung 13 zeigt einen Beispiel
SPANNUNGSFESTIGKEIT
FULLTEST 3
(4) und prüfen Sie
und einem
beim
Öffnen
des
