5 ANWEISUNGEN ZUM GEBRAUCH
5.1 MESSUNGEN AN EVSE MIT TYP2-STECKER (NATIONEN EU)
1.
Schließen Sie den Adapter über das mitgelieferte Kabel C100EV
des HT-Messgerätes an
2.
Verbinden Sie die Eingänge L1, sowie PE und N/L2 (LED L2 ist nur aktiv in
zweiphasigen Systemen) (siehe
B1, B3 und B4
mitgelieferten Messleitungen
3.
Verbinden Sie den Typ-2-Stecker (siehe Abb., 1- Punkt 11) mit der Ladestation
4. Stellen Sie den PP STATE-Schalter (siehe Abb.1 Punkt 5) in die NC-Position
5. Stellen Sie den CP STATE-Schalter (siehe Abb. 1 Punkt 6) in die Position A
6. Stellen Sie den FAULT-Schalter (siehe
7.
Wählen Sie den Modus "EVSE Test" bei Ihrem HT-Messgerät (z.B. Combi G3)
8.
Drücken Sie die GO/STOP-Taste am HT- Messgerät und folgen Sie dem geführten
Prüfablauf (siehe Bedienungsanleitung vom Messgerät)
Ausführliche Anweisungen zur Verwendung des Adapters finden Sie in
der Bedienungsanleitung des HT-Instruments,
werden muss (siehe

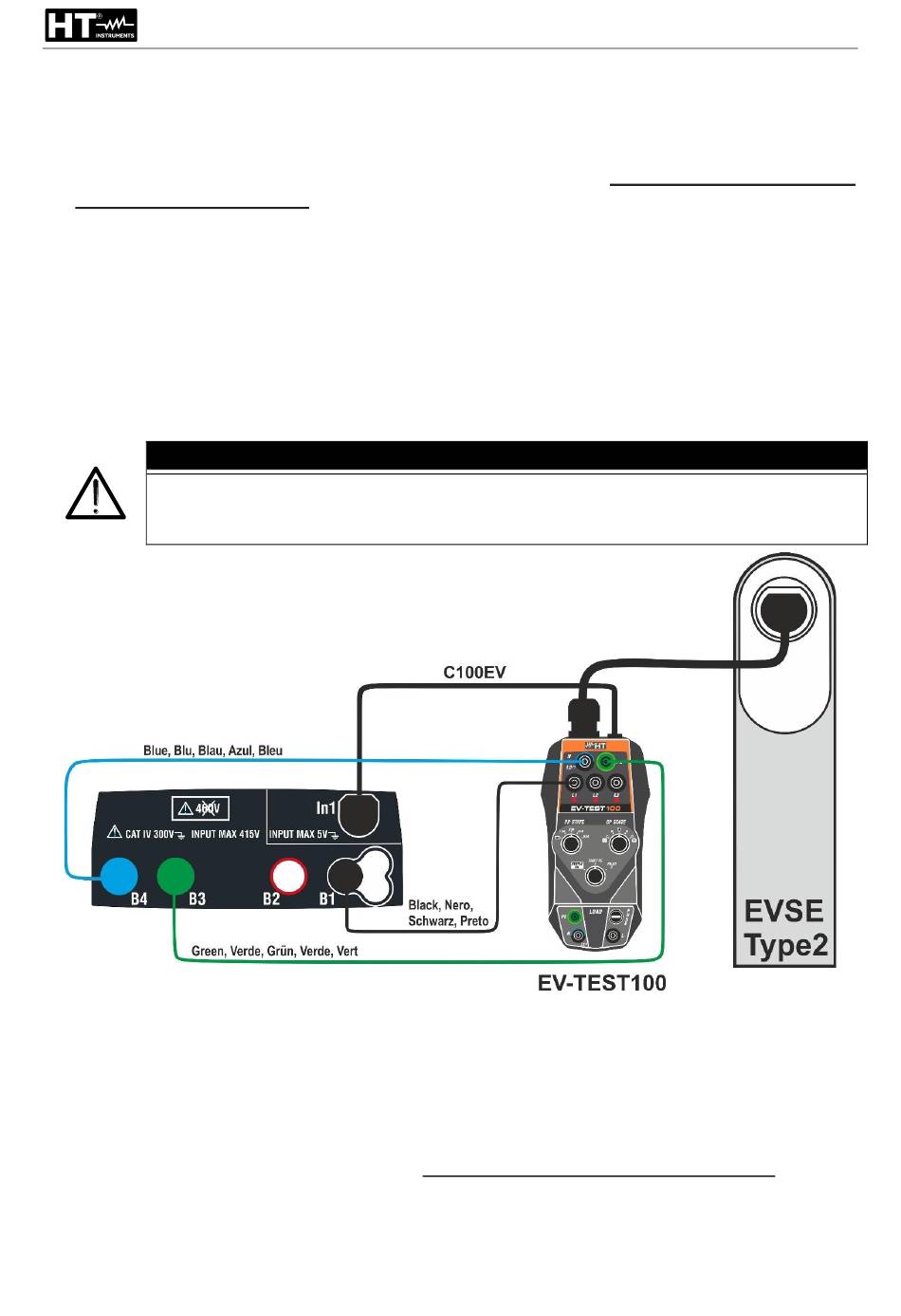

Abb. 3:
Anschluss des Adapters an Messgerät und EVSE System mit Typ-2-Stecker
5.2 EVSE SYSTEM - ENERGIEEFFIZIENZ-CHECK
Der Adapter ermöglicht die Durchführung eines Tests, um die Effizienz des Energiezählers
im EVSE-System mit Typ-2-Stecker zu bewerten. Berücksichtigen Sie die folgenden
Schritte:
1. Schließen Sie eine externe Last (die max. Strom 10A AC generiert) an die
Eingangsbuchsen L, N/L2, PE an (siehe Abb. 1 Punkt 8 und 10) des LOAD-Feldes
2.
Stellen Sie die drei Drehschalter auf folgende Positionen: FAULT auf STATUS OK,
CP STATE auf C oder D und PP STATE auf 13A, 20A, 32A oder 63A
3.
Lesen Sie die Anleitung des zu prüfenden EVSE-Systems für die weitere Analyse
(siehe
Abb.1,
Abb.1,
des
HT-Messgerätes unter
Tabelle
Punkt 1)
Punkt 2, 3) des Adapters mit den
Verwendung
Abb.1
- Punkt 7) in die STATUS OK Position
WARNUNG
1)
DE - 8
EV-TEST100
an den
In1-Eingang
Eingängen
der mit dem Messgerät
mit
dem er verbunden
