FULLTEST 3

4.10. DREHFELDRICHTUNG (PHASE -SEQ)

Eine korrekte Phasenfolge ist wichtig, wenn z.B. dreiphasige Maschinen mit mechanischer Rotation an
ein dreiphasiges Netzsystem angeschlossen werden.
4.10.1. ERKLÄRUNG DER BILDSCHIRMSEITE DER PHASENFOLGE
Einstellbare/wählbare Parameter:
Es stehen keine einstellbare/wählbare Parameter zur Verfügung!

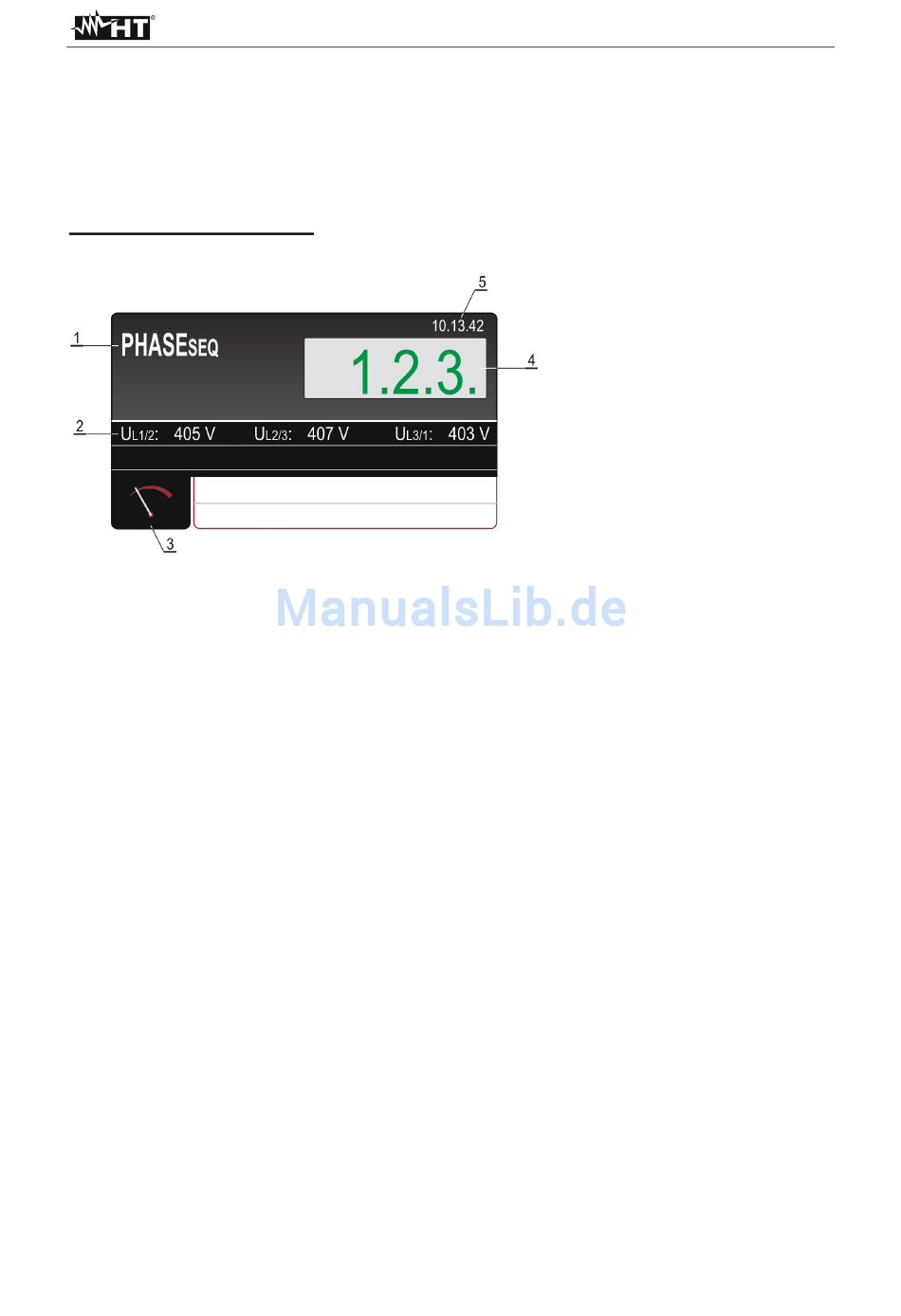

Abb. 38: Bildschirmseite der Testergebnisse der PHASENFOLGE
1 ..... Ausgewählte Funktion
2 ..... Unterergebnisse: Spannung Phase-Phase U , Spannung Phase-Phase U ,
L1-2 L2-3
Spannung Phase-Phase U .
L3-1
3 ..... Virtuelle Taste der Messbildschirmseite.
4 ..... Messergebnis (in grün - Ergebnis OK, in rot - Ergebnis NICHT OK).
5 ..... Echtzeit-Uhr (hh.mm.ss).
DE - 51
