4.3. ISOLATIONSWIDERSTAND (MΩ Ω Ω Ω )
•
Entsprechend der Norm EN 60204-1, muss der Isolationswiderstand zwischen aktiven
kurzgeschlossenen Leitern von einem gespeicherten Kreis und dem Erdungssystem mit einer
Testspannung von 500 V DC überprüft werden. Der Grenzwert ist 1 M Ω .
•
Stellen Sie sicher, dass alle Schalter des zu messenden Gegenstands geschlossen sind, damit Sie
alle Bestandteile testen können. Für die Messung müssen alle aktiven Leiter (L1, L2, L3 und N)
kurzgeschlossen werden.
4.3.1. ERKLÄRUNG DER RISO BILDSCHIRMSEITE
Einstellbare/wählbare Parameter:
Utest -
Nominaltestspannung
MODUS - Betriebsmodus
LIMIT - Grenzwert des Isolationswiderstands

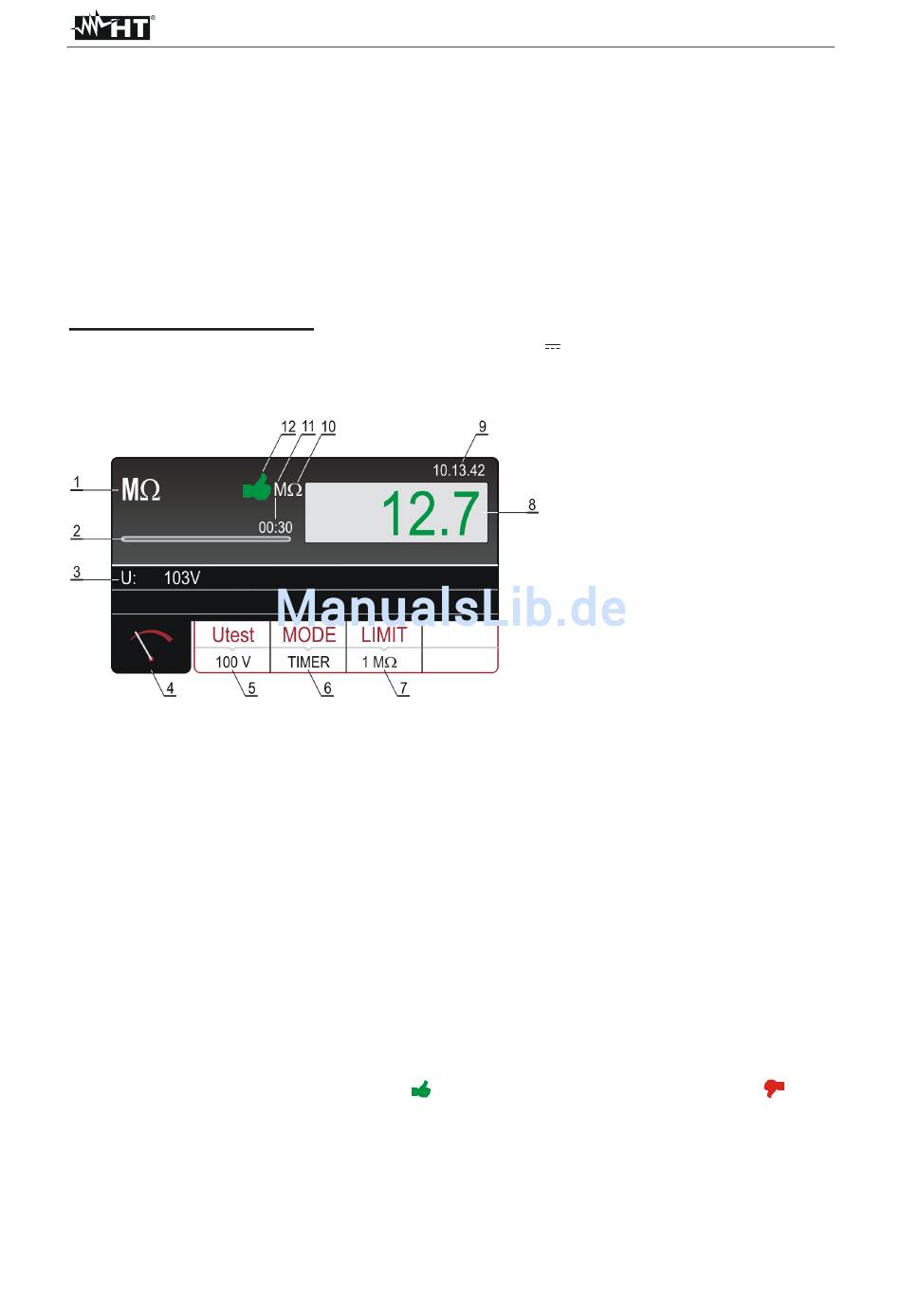

Abb.
11: Bildschirmseite der
1 ..... Ausgewählte Funktion
2 ..... Fortschrittsleiste, markiert die Zeit während der Messung (nur im TIMER Modus).
3 ..... Testspannung, die während der Messung benutzt wird.
4 ..... Virtuelle Taste der Messbildschirmseite.
5 ..... Virtuelle Utest Taste zur Auswahl der Prüfspannung (100, 250, 500 oder 1000 V). Der gerade
ausgewählte Wert wird unten auf der Taste angezeigt.
6 ..... Virtuelle MODUS Taste zur Auswahl des Betriebsmodus (MANUELL, TIMER oder AUTO). Der
gerade ausgewählte Modus wird unten auf der Taste angezeigt.
7 ..... Virtuelle LIMIT Taste zur Auswahl des Grenzwiderstands. Der gerade ausgewählte Wert wird
unten auf der Taste angezeigt.
8 ..... Gemessener Wert (in grün angezeigt - Ergebnis OK, in rot - Ergebnis NICHT OK).
9 ..... Echtzeit-Uhr (hh.mm.ss).
10 ... Messeinheit des Ergebnisses (M
11 ... Eingestellte Messzeit (nur in TIMER Modus).
12 ... Zustand des Messergebnisses (Symbol
angezeigt
- Ergebnis NICHT OK).
100, 250, 500 oder 1000 V
MANUELL, TIMER oder AUTO
0.01
RISO Testergebnisse
).
Ω
in grün angezeigt
DE - 22
100.0 M
÷
Ω
- Ergebnis OK, Symbol
FULLTEST 3
in rot
