4.4.3. TEST DER SPANNUNGSFESTIGKEIT
Gemessene Größen und Anzeigebereiche:
Scheinleckstrom I
APP
Tatsächlicher Leckstrom I
Prüfspannung einstellbar
Beschreibung des Messverfahrens
MANUELLER oder BURN Modus:

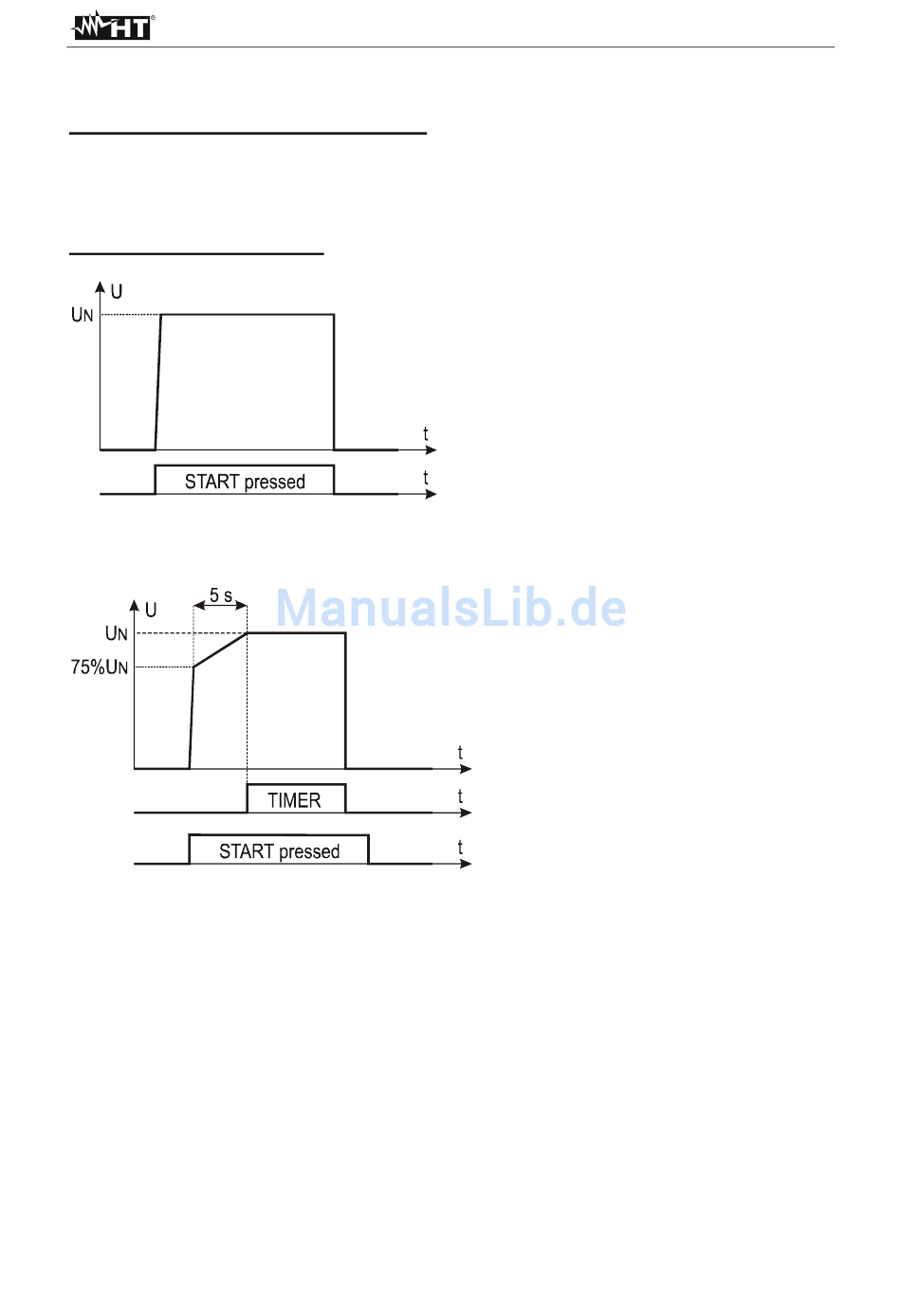

Abb. 14: Testspannung vorhanden bei gedrückter START Taste im MANUELLEN oder BURN Modus
RAMPE Modus:
Abb. 15: Testspannung vorhanden bei gedrückter START Taste und eingestellter Testzeit im RAMPE
Modus
1)
Wählen Sie die Messung der SPANNUNGSFESTIGKEIT durch Drücken der FUNC Taste.
2)
Prüfen Sie den ausgewählten Modus und korrigieren Sie ihn, wenn nötig, durch Drücken der
virtuellen MODUS Taste (5). Es ist möglich, den MANUELLEN, RAMPE oder BURN Modus
auszuwählen.
3)
Prüfen Sie die ausgewählte Testspannung (von 250 bis 5100V) und korrigieren Sie ihn, wenn
nötig, durch Drücken der virtuellen UTES NOM Taste (6).
4)
Prüfen Sie den ausgewählten Grenzstrom und ändern Sie ihn, wenn nötig, durch Drücken der
virtuellen LIMIT Taste (7). Es stehen vier voreingestellte unabhängige Grenzströme zur Verfügung,
damit die Arbeit schneller vorgeht. Wählen Sie den Wert aus, der am nächsten zum gewünschten
Wert liegt und ändern Sie ihn mithilfe der virtuellen Tasten + und ― , wenn nötig.
5)
Prüfen Sie den ausgewählten Charakter des angezeigten Stroms (I
Sie ihn, wenn nötig, durch Drücken der virtuellen CHAR Taste (8).
0
200 mA
÷
0
200 mA
÷
REAL
250
5.100 V
÷
DE - 27
FULLTEST 3
oder I
) und korrigieren
APP
REAL
