4.4.2. BILDSCHIRMSEITE SPANNUNGSFESTIGKEIT
Einstellbare/wählbare Parameter:
MODUS - Betriebsmodus
U
TEST NOM - Nominaltestspannung
LIMIT - Stromgrenzwert
CHAR - Stromcharakteristik
Abb.

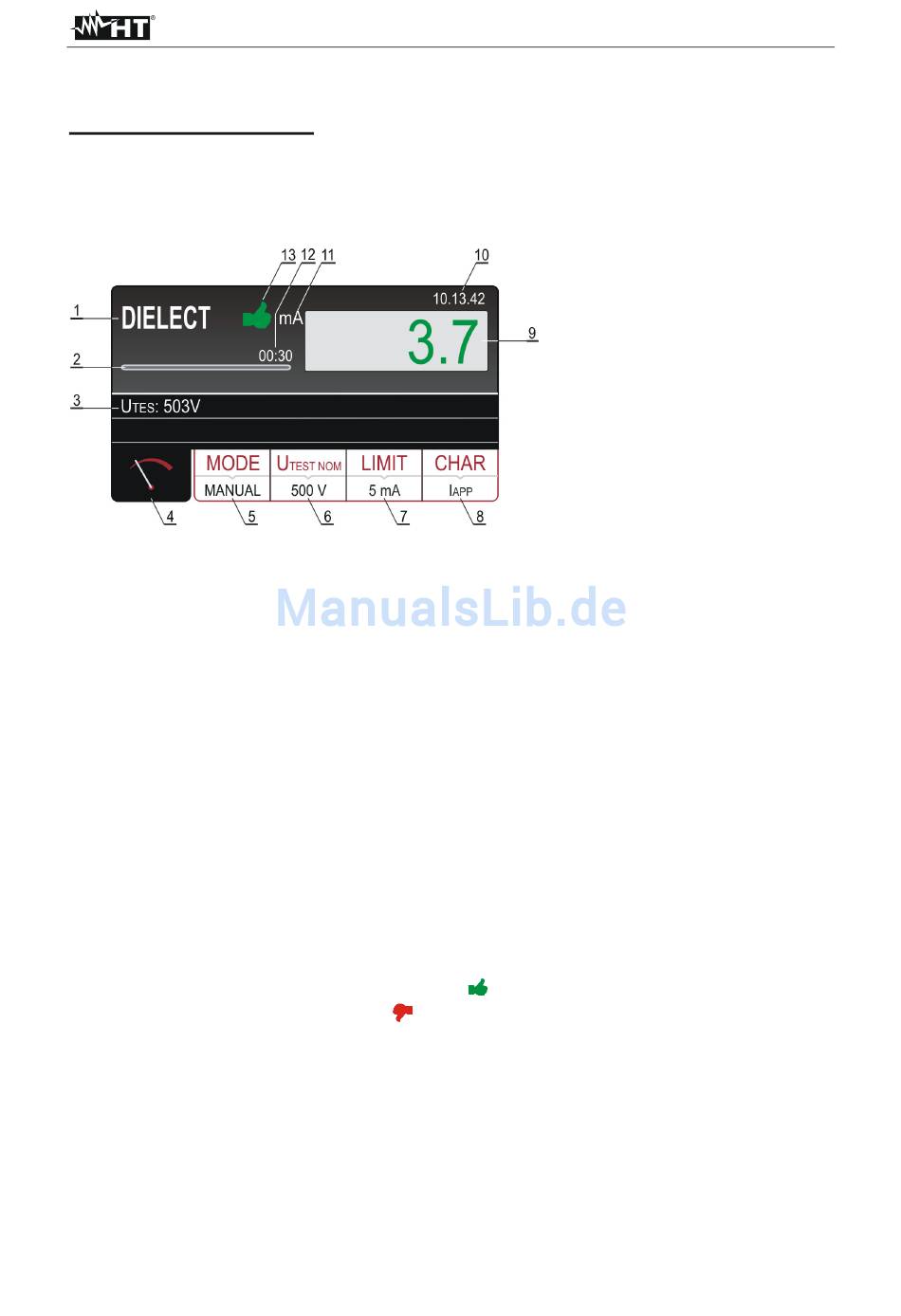

13: Bildschirmseite der Testergebnisse der SPANNUNGSFESTIGKEIT
1 ..... Ausgewählte Funktion
2 ..... Fortschrittsleiste, markiert die Zeit während der Messung (nur im RAMPE Modus).
3 ..... Testspannung, die während der Messung benutzt wird.
4 ..... Virtuelle Taste der Messbildschirmseite.
5 ..... Virtuelle MODUS Taste zur Auswahl des Betriebsmodus (MANUELL, RAMPE oder BURN). Der
gerade ausgewählte Modus wird unten auf der Taste angezeigt.
6 ..... Virtuelle UTEST NOM Taste zur Auswahl der Nominaltestspannung (von 250 bis 5100 V
gerade ausgewählte Wert wird unten auf der Taste angezeigt.
7 ..... Virtuelle LIMIT Taste. Der ausgewählte Grenzwert für den Kriechstrom (Auslösestrom) wird unten
auf der Taste angezeigt.
8 ..... Virtuelle CHAR (Charakteristik) Taste zur Auswahl der Charakteristik des angezeigten Stroms
(I
oder I
). Die gerade ausgewählte Charakteristik wird unten auf der Taste angezeigt.
APP
REAL
9 ..... Leckstrom, in grün wenn das Ergebnis niedriger oder gleich dem eingestellten Grenzwertes (Limit)
ist. Falls eine Überschreitung währen des Tests erfolgt, wird der Grenzwert in rot angezeigt.
10 ... Echtzeit-Uhr (hh.mm.ss).
11 ... Messeinheit des Ergebnisses (mA).
12 ... Eingestellte Messzeit (nur in RAMPE Modus).
13 ... Zustand des Messergebnisses (grünes Symbol
eingestellten Grenzwert, rotes Symbol
oder das Ergebnis ist höher als der eingestellte Grenzwert).
MANUELL, RAMPE oder BURN
250
÷
5100 V
∼
1
110 mA
÷
I
oder I
APP
REAL
- das Ergebnis ist niedriger oder gleich dem
- der Grenzwert wurde während des Tests überschritten
DE - 26
FULLTEST 3
∼
