4.3.2.
RISO MESSUNG
Gemessene Größen und Anzeigebereiche:
Isolationswiderstand R
INS
Testspannung U
test
1)
Wählen Sie die Funktion M
2)
Prüfen Sie die ausgewählte Testspannung (100, 250, 500 oder 1000V) und ändern Sie sie, wenn
nötig, durch Drücken der virtuellen Utest Taste (5).
3)
Prüfen Sie den ausgewählten Modus und ändern Sie ihn, wenn nötig, durch Drücken der virtuellen
MODUS Taste (6). Es ist möglich, den MANUELLEN, TIMER oder AUTO Modus auszuwählen.
4)
Prüfen Sie den ausgewählten Grenzwert und ändern Sie ihn, wenn nötig, durch Drücken der
virtuellen LIMIT Taste (7). Es stehen vier voreingestellte unabhängige Grenzwerte zur Verfügung,
damit die Arbeit schneller vorgeht. Wählen Sie den Wert aus, der am nächsten zum gewünschten
Wert liegt, und ändern Sie ihn mithilfe der virtuellen Tasten + und ― , wenn nötig.
5)
Wählen Sie die Messbildschirmseite durch Drücken der virtuellen Taste
nochmals alle Einstellungen.
6)

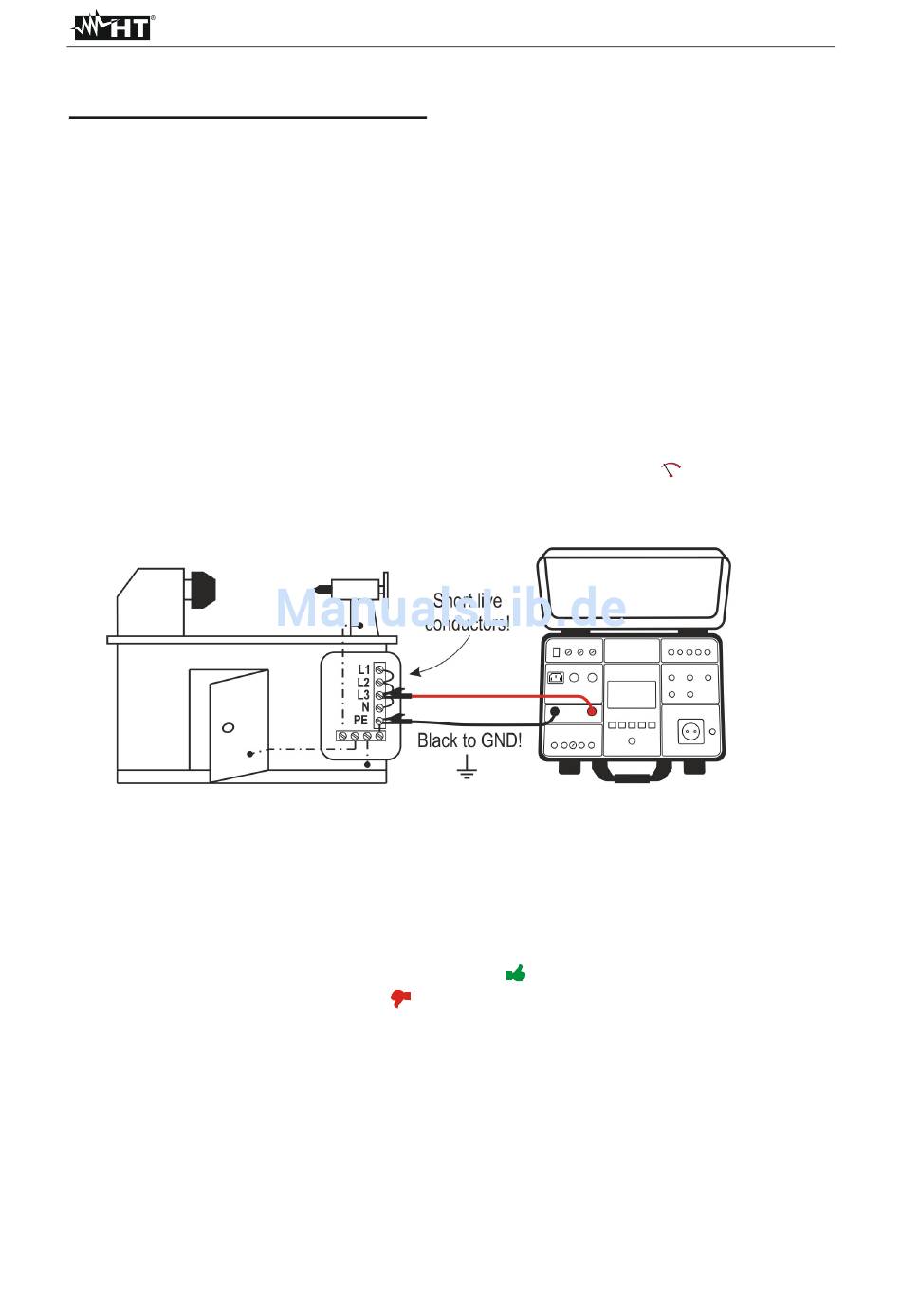

Schließen Sie die Messleitungen an wie in der folgenden Abbildung gezeigt:
Abb.
12: Anschluss der Messleitungen
7)
Starten Sie die Messung durch Drücken der START /STOP Taste. Die Messung wird durch
erneutes Drücken der START/ STOP Taste (MANUELLER Modus) oder am Ende der eingestellten
Messzeit (TIMER Modus) oder beim Erreichen eines stabilen Ergebnisses (AUTO Modus)
aktiviert/deaktiviert.
Das Messergebnis wird auf dem Display in grün (Ergebnis höher oder gleich dem eingestellten
Grenzwert) oder in rot (Ergebnis niedriger als der eingestellte Grenzwert) erscheinen. Das
Endergebnis wird zusammen mit dem grünen Symbol
zusammen mit dem roten
angezeigt. Die Abbildung 11 zeigt ein Beispiel einer Bildschirmseite mit den Messergebnissen.
8)
Um die Messergebnisse zu speichern, drücken Sie die SAVE Taste zweimal; für weitere Hinweise
siehe
Absatz "BEISPIEL SPEICHERN".
0
100 M
(Testspannung 100 V)
÷
Ω
0
250 M
(Testspannung 250 V)
÷
Ω
0
500 M
(Testspannung 500 V)
÷
Ω
0
1000 M
(Testspannung 1000 V)
÷
Ω
0
1100 V
÷
durch Drücken der FUNC Taste.
Ω
Symbol
und einem längeren Signalton (Ergebnis nicht OK)
DE - 23
(4) und prüfen Sie
und einem Signalton (Ergebnis OK) oder
FULLTEST 3
