4.8.3. ERKLÄRUNG DER URES BILDSCHIRMSEITE
Einstellbare Parameter:
MODUS - Messmodus
CON - Verbindung
LIMIT t - Grenzwert

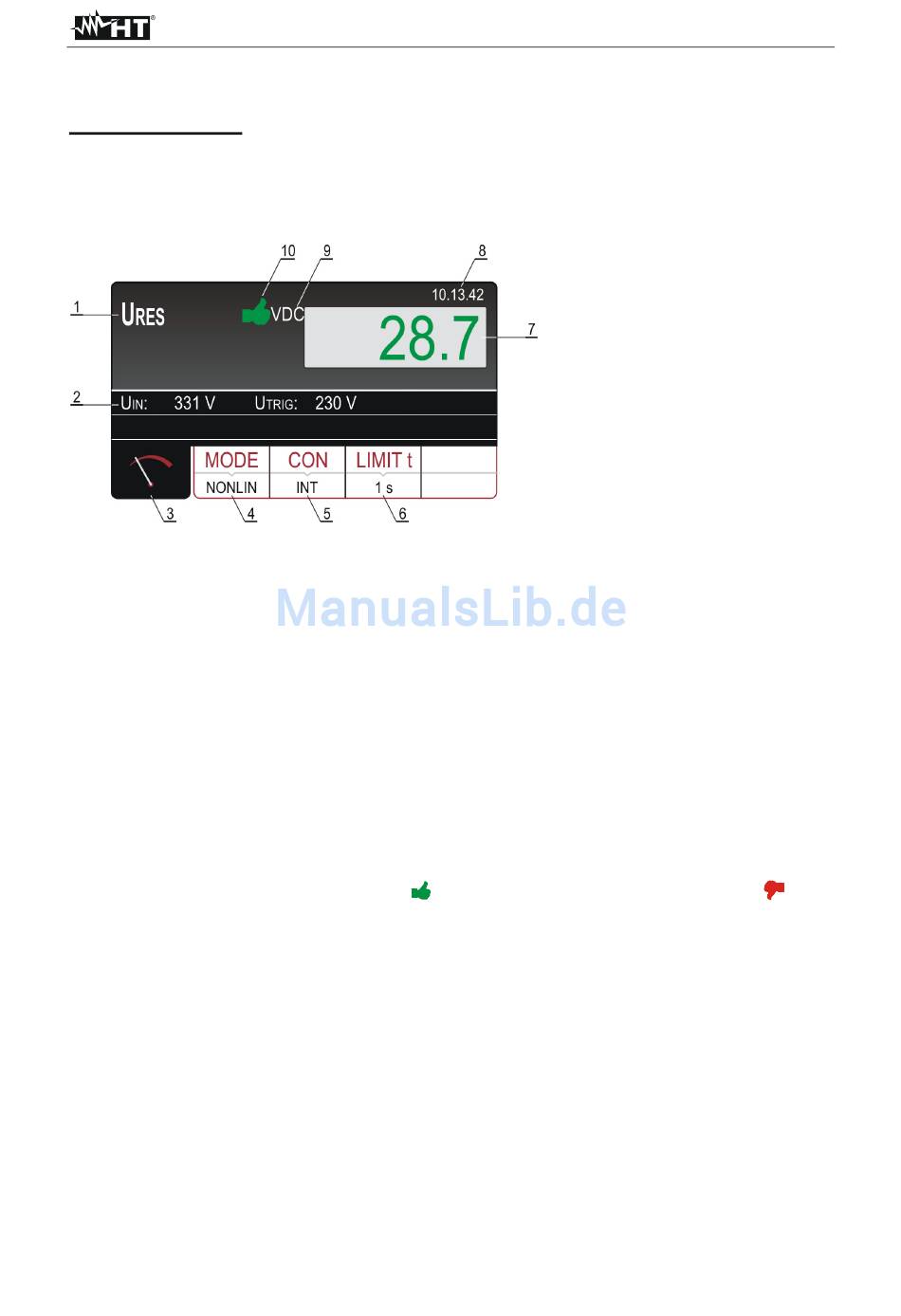

Abb.
32: Bildschirmseite der URES Testergebnisse
1 ..... Ausgewählte Funktion
2 ..... Eingangsspannung U
3 ..... Virtuelle Taste der Messbildschirmseite.
4 ..... Virtuelle MODUS Taste zur Auswahl des Messmodus (LINEAR oder NICHTLINEAR). Der gerade
ausgewählte Modus wird unten auf der Taste angezeigt.
5 ..... Virtuelle CON (Verbindung) Taste Zur Auswahl der Verbindung zur Messung (INT oder PLUG). Die
gerade ausgewählte Verbindung wird unten auf der Taste angezeigt.
6 ..... Virtuelle LIMIT t Taste zur Auswahl der Grenzzeit (1s oder 5s), nur für interne Messungen gültig.
Der gerade ausgewählte Grenzwert wird unten auf der Taste angezeigt.
7 ..... Messergebnis (in grün - Ergebnis OK, in rot - Ergebnis NICHT OK).
8 ..... Echtzeit-Uhr (hh.mm.ss).
9 ..... Messeinheit des Ergebnisses. Da die gemessene URES Spannung eine Wechselspannung oder
Gleichspannung sein kann, wird eine entsprechende Angabe AC oder DC der Einheit hinzugefügt.
10 ... Zustand des Messergebnisses (Symbol
angezeigt
- Ergebnis NICHT OK).

4.8.4. TRIGGER-BEDINGUNGEN

Das Gerät ermittelt den Wegfall der Netzspannung vom TRIG Eingang (INT Messung) oder vom U
Eingang (PLUG Messung), wenn eine der den zwei folgenden Bedingungen vorhanden ist:
• Wenn der Durchschnittswert der gleichgerichteten Eingangsspannung mit einer Neigung von
mindestens 25V/sec sinkt (Durchschnittswert gemessen in jeder Periode), wird der Trigger
aktiviert und die Messung gestartet.
Dies erfolgt z.B. wenn die AC oder DC Eingangsspannung anfängt abzufallen .
• Der vorläufige Wert der Halbperiode des Stroms wird mit dem vorläufigen Wert der vorhergehenden
Halbperiode verglichen (gleiche Polarität). Wenn der Unterschied höher als 10% wird der Trigger
aktiviert und die Messung gestartet.
Dies erfolgt z.B. wenn die AC Spannung in DC Spannung geändert wird.
Die zwei oben beschriebenen Bedingungen sind aktiv am U
U
INT Modus.
TRIG Eingang im
LINEAR oder NICHLINEAR
INT: (Messung an internen Teilen)
PLUG: (Messung am Stecker 1P/3P plug)
1 s oder 5 s
und Trigger-Spannung U
IN
DE - 44
.
TRIG
in grün angezeigt
- Ergebnis OK, Symbol
Eingang im PLUG Modus und am
RES
FULLTEST 3
in rot
RES
