5 ..... Virtuelle Im NOM Taste zur Auswahl des Nominalteststroms (200 mA oder 25 A). Der ausgewählte
Wert wird direkt unterhalb der Auswahl angezeigt.
6 ..... Virtuelle LIMIT Taste zur Auswahl des Grenzwertes. Der gerade ausgewählte Wert wird unterhalb
der Taste angezeigt. CALC gibt an, dass der Wert berechnet wurde.
7 ..... Virtuelle MODUS Taste zur Auswahl des Betriebsmodus (MANUELL oder TIMER). Der gerade
ausgewählte Modus wird unten auf der Taste angezeigt. Der TIMER Modus ist für die Messung
200 mA und 25 A verfügbar, wenn der STANDARD Grenzmodus ausgewählt ist.
8 ..... Virtuelle CAL Taste zur Kalibrierung der Messleitungen. Der gerade kalibrierte Wert wird unten auf
der Taste angezeigt. Falls keine Kalibrierung vorgenommen wurde, erscheint der Wert 0.00
rot auf dem Display.
9 ..... Kalibrierungszustand der Messleitung (KALIBRIERTE KABEL oder UNKALIBRIERTE KABEL).
10 ... Gemessener Wert (in grün angezeigt - Ergebnis OK, in rot - Ergebnis NICHT OK).
11 ... Echtzeit-Uhr (hh.mm.ss).
12 ... Messeinheit des Ergebnisses (Ω).
13 ... Eingestellte Messzeit (nur in TIMER Modus).
14 ... Zustand des Messergebnisses (Symbol
angezeigt
- Ergebnis NICHT OK).
4.1.2. KALIBRIERUNG DER MESSLEITUNGEN
Damit der Eigenwiderstand der Messleitungen die Testergebnisse nicht beeinflussen, ist es notwendig,
ihren Widerstand zu kalibrieren (auf Null zu stellen). Befolgen Sie das unten beschriebene Verfahren
zur Kalibrierung des Widerstandes der Messleitungen:
1) Wählen Sie einen Teststrom, den Sie für die folgenden Messungen verwenden werden (200 mA
oder 25 A). Dafür drücken Sie die virtuelle Im NOM Taste (5).
2) Drücken Sie die virtuelle CAL Taste (8); Auf dem Display erscheint die Meldung
"MESSLEITUNGEN KURZSCHLIESSEN UND START DRÜCKEN FÜR KAL".
Verbinden Sie die Messleitungen wie unten abgebildet. Stellen Sie sicher, dass die zwei
3)
Krokodilklemmen so nahe beieinander wie möglich verbunden sind.

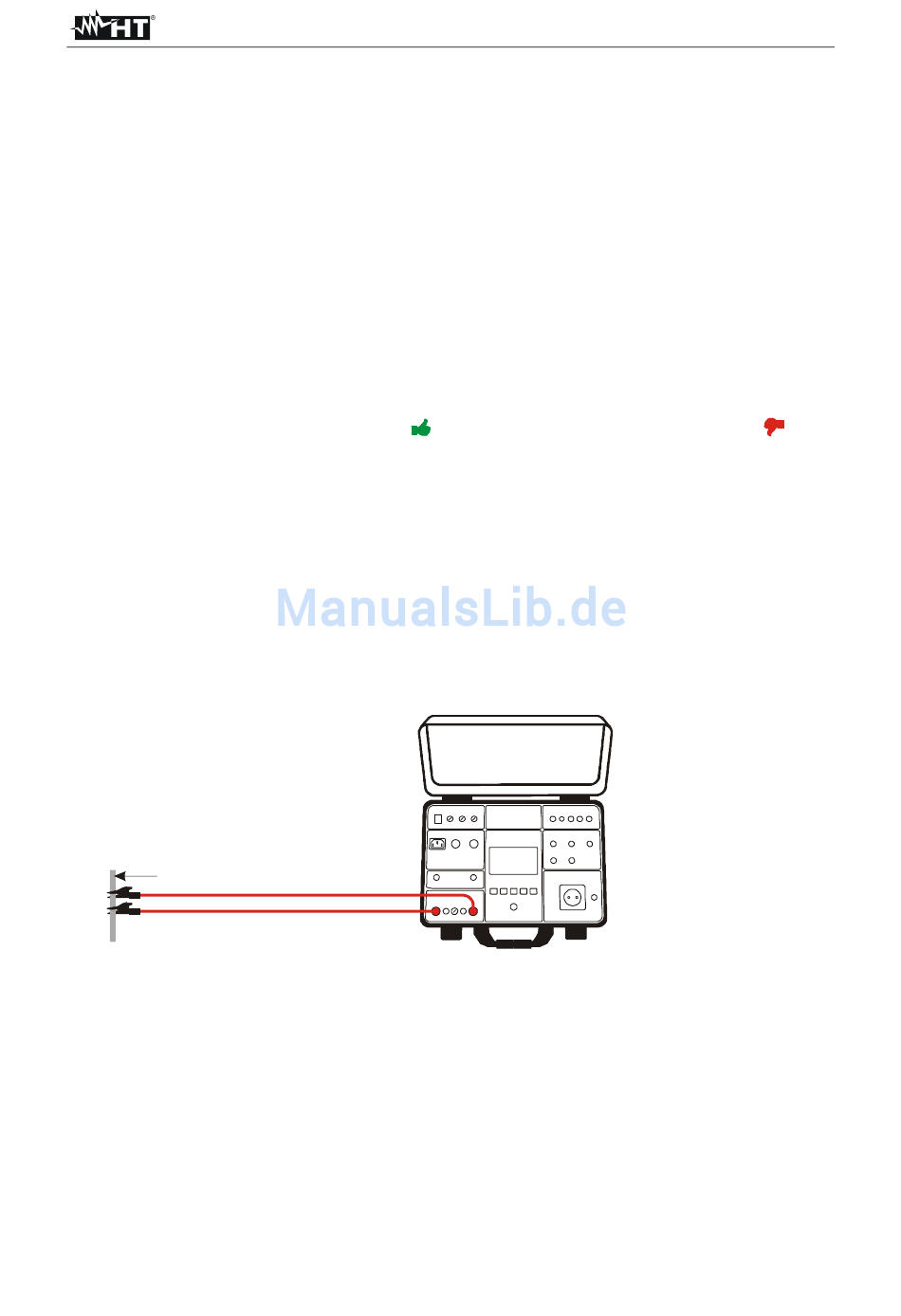

Short unisolated wire
Red test leads 2,5 mm
Abb.
6: Verbindung der Messleitungen für die Kalibrierung
4)
Drücken Sie die START Taste. Das Gerät wird die Messung durchführen und der Wert ohne
Kalibrierung wird kurz auf dem Display erscheinen, dann wird er auf Null gestellt (0.00). Auf diese
Weise sind die Messleitungen kalibriert und es ist möglich, mit den Messungen fortzufahren.
in grün angezeigt
2
DE - 15
FULLTEST 3
- Ergebnis OK, Symbol
in
Ω
in rot
