9 ..... Testergebnis (in grün angezeigt - Ergebnis OK, in rot - Ergebnis NICHT OK).
10 ... Echtzeit-Uhr (hh.mm.ss).
11 ... Messeinheit des Ergebnisses (ms).
12 ... Zustand des Messergebnisses (Symbol in grün angezeigt - Ergebnis OK, Symbol in rot
angezeigt - Ergebnis NICHT OK).
4.5.2. ERLÄUTERUNG ZU DEN RCD-TESTSTRÖMEN

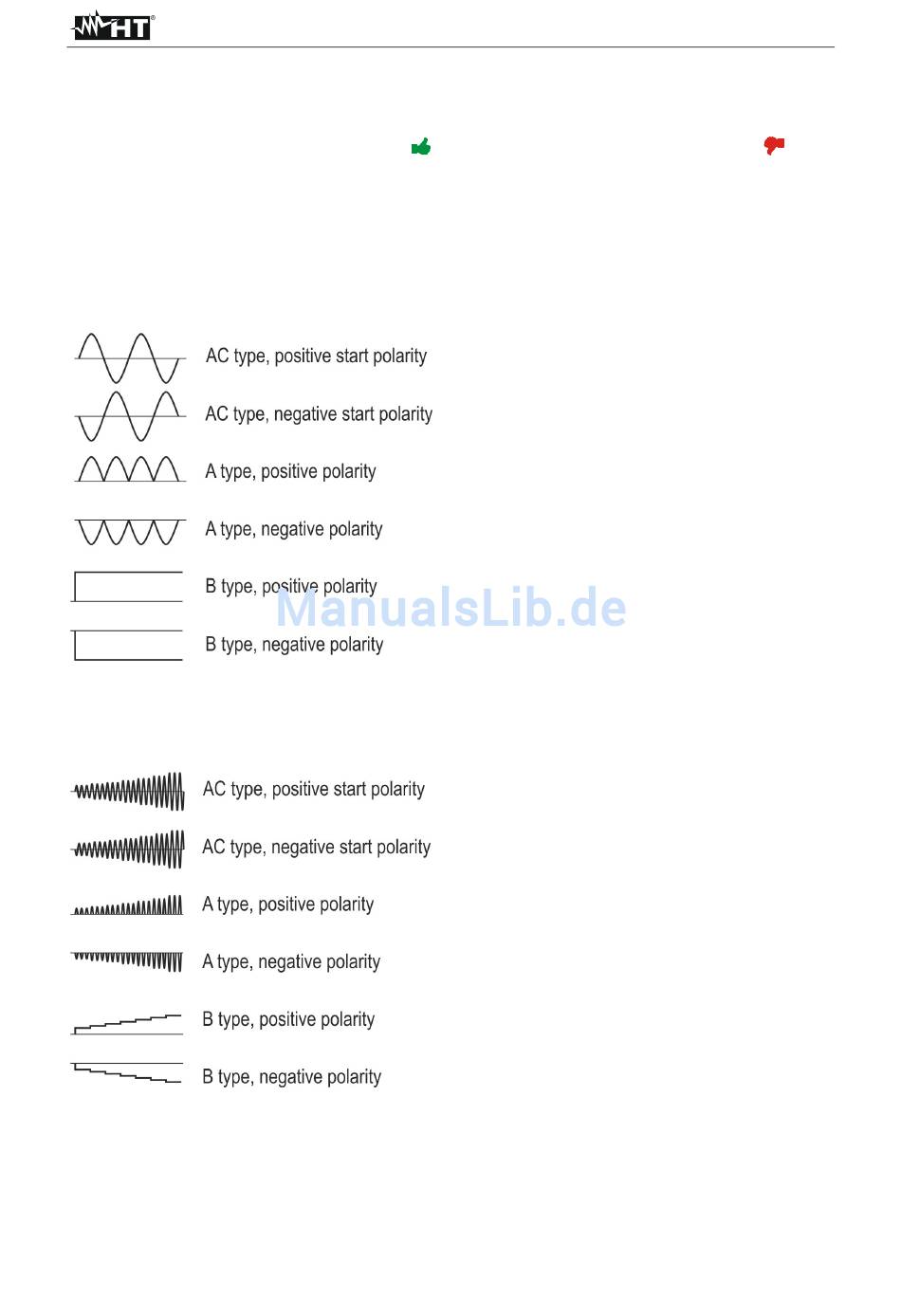

Siehe Abbildungen unten für die Wellenformen des Teststroms je nach RCD Typ und der ausgewählten
Polarität.
Abb. 18: Wellenformen des Teststroms je nach RCD Typ und nach der während der Messung der
Auslösezeit ausgewählten Polarität
Abb. 19: Wellenformen des Teststroms je nach RCD Typ und nach der während des RAMPEN-Tests
ausgewählten Polarität
