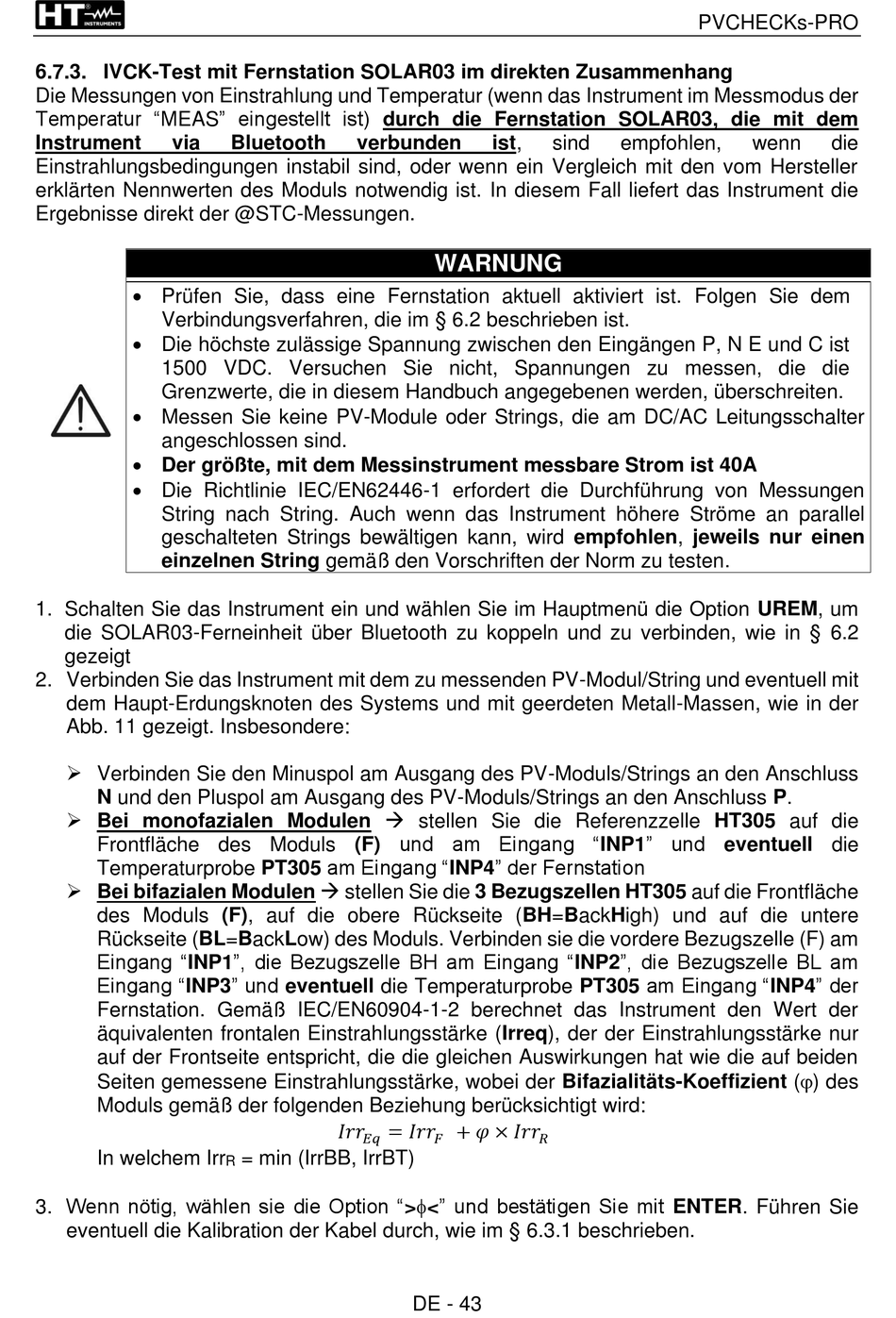

6.7.3. IVCK-Test mit Fernstation SOLAR03 im direkten Zusammenhang
Die Messungen von Einstrahlung und Temperatur (wenn das Instrument im Messmodus der
Temperatur "MEAS" eingestellt ist) durch die Fernstation SOLAR03, die mit dem
Instrument
via
Einstrahlungsbedingungen instabil sind, oder wenn ein Vergleich mit den vom Hersteller
erklärten Nennwerten des Moduls notwendig ist. In diesem Fall liefert das Instrument die
Ergebnisse direkt der @STC-Messungen.
• Prüfen Sie, dass eine Fernstation aktuell aktiviert ist. Folgen Sie dem
Verbindungsverfahren, die im § 6.2 beschrieben ist.
• Die höchste zulässige Spannung zwischen den Eingängen P, N E und C ist
1500 VDC. Versuchen Sie nicht, Spannungen zu messen, die die
Grenzwerte, die in diesem Handbuch angegebenen werden, überschreiten.
• Messen Sie keine PV-Module oder Strings, die am DC/AC Leitungsschalter
angeschlossen sind.
• Der größte, mit dem Messinstrument messbare Strom ist 40A
• Die Richtlinie IEC/EN62446-1 erfordert die Durchführung von Messungen
String nach String. Auch wenn das Instrument höhere Ströme an parallel
geschalteten Strings bewältigen kann, wird empfohlen, jeweils nur einen
einzelnen String gemäß den Vorschriften der Norm zu testen.
1. Schalten Sie das Instrument ein und wählen Sie im Hauptmenü die Option UREM, um
die SOLAR03-Ferneinheit über Bluetooth zu koppeln und zu verbinden, wie in § 6.2
gezeigt
2. Verbinden Sie das Instrument mit dem zu messenden PV-Modul/String und eventuell mit
dem Haupt-Erdungsknoten des Systems und mit geerdeten Metall-Massen, wie in der
Abb. 11 gezeigt. Insbesondere:
➢ Verbinden Sie den Minuspol am Ausgang des PV-Moduls/Strings an den Anschluss
N und den Pluspol am Ausgang des PV-Moduls/Strings an den Anschluss P.
➢ Bei monofazialen Modulen → stellen Sie die Referenzzelle HT305 auf die
Frontfläche des Moduls (F) und am Eingang "INP1" und eventuell die
Temperaturprobe PT305 am Eingang "INP4" der Fernstation
➢ Bei bifazialen Modulen → stellen Sie die 3 Bezugszellen HT305 auf die Frontfläche
des Moduls (F), auf die obere Rückseite (BH=BackHigh) und auf die untere
Rückseite (BL=BackLow) des Moduls. Verbinden sie die vordere Bezugszelle (F) am
Eingang "INP1", die Bezugszelle BH am Eingang "INP2", die Bezugszelle BL am
Eingang "INP3" und eventuell die Temperaturprobe PT305 am Eingang "INP4" der
Fernstation. Gemäß IEC/EN60904-1-2 berechnet das Instrument den Wert der
äquivalenten frontalen Einstrahlungsstärke (Irreq), der der Einstrahlungsstärke nur
auf der Frontseite entspricht, die die gleichen Auswirkungen hat wie die auf beiden
Seiten gemessene Einstrahlungsstärke, wobei der Bifazialitäts-Koeffizient () des
Moduls gemäß der folgenden Beziehung berücksichtigt wird:
In welchem Irr
3. Wenn nötig, wählen sie die Option "><" und bestätigen Sie mit ENTER. Führen Sie
eventuell die Kalibration der Kabel durch, wie im § 6.3.1 beschrieben.
Bluetooth
verbunden
������
= ������
����
= min (IrrBB, IrrBT)
R
ist,
sind
WARNUNG
+ �� × ������
��
��
DE - 43
PVCHECKs-PRO
empfohlen,
wenn
die
