4.2. DURCHGANGSPRÜFUNG - METHODE MIT VIER LEITERN (RPE-4WIRE)
Entsprechend der Norm EN 60204-1, muss der Durchgang des Schutzkreises zwischen dem PE
•
Leiter und den entsprechenden Punkten des Schutzleitersystems dadurch überprüft werden, dass
ein Teststrom zwischen ungefähr 0.2 A und 10 A erzeugt wird.
• Die Grenzwerte entsprechen der eingestellten Länge, dem Querschnitt und dem Material der
gemessenen Messleitung.
4.2.1. ERKLÄRUNG DER RPE-4 Leiter BILDSCHIRMSEITE
Einstellbare/wählbare Parameter:
LIMIT - Durchgangs-Grenzmodus
MODUS - Messmodus
TIMER – Messzeit
LÄNGE – Länge des Leiters
QUERSCHNITT – Querschnitt des Leiters
MATERIAL – Material des Leiters
Z – Impedanz
LINE
Schutzeinrichtung gegen Überstrom
In - Nominalstrom der Schutzeinrichtung

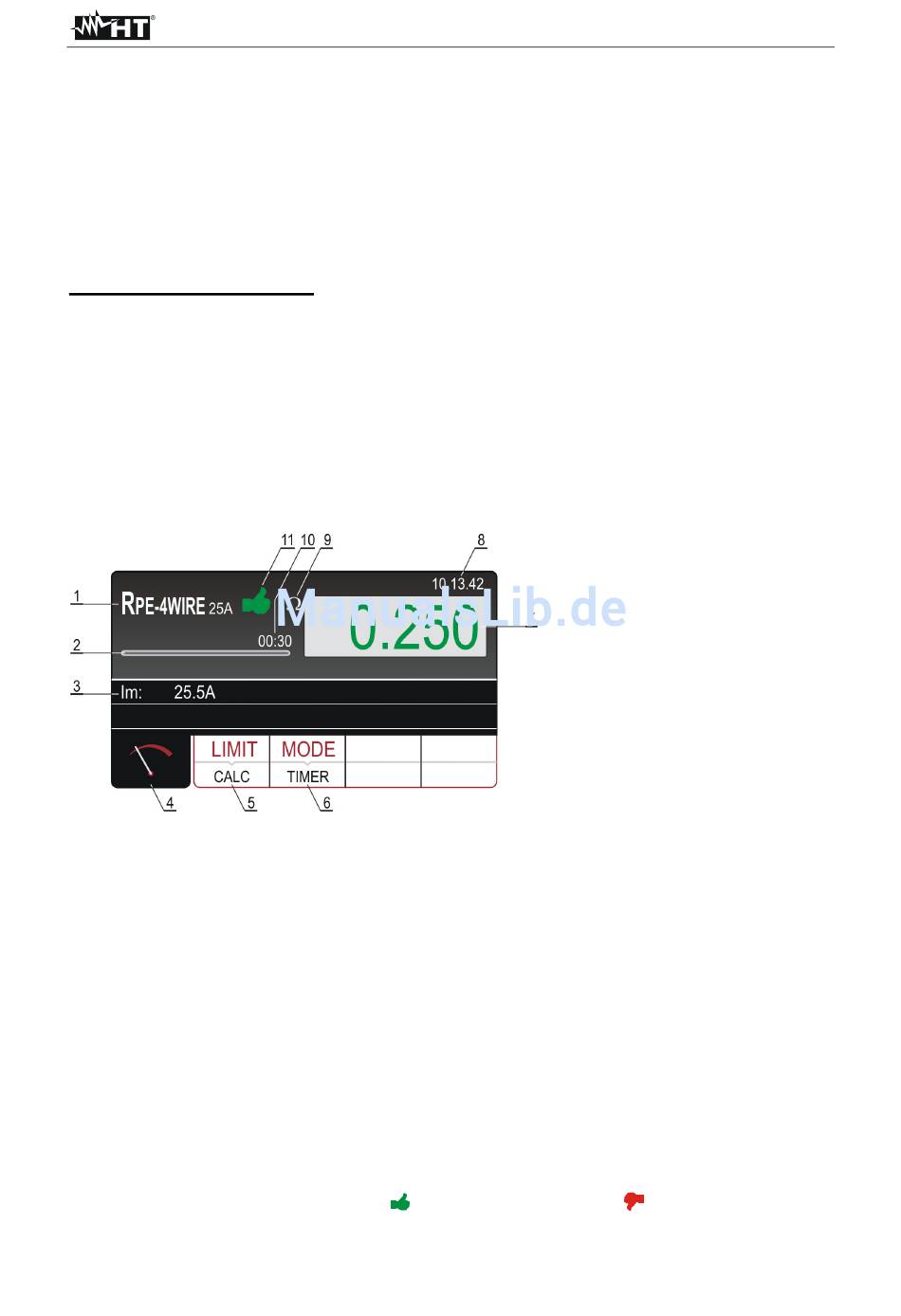

Abb. 8: Bildschirmseite der RPE-4WIRE Testergebnisse
1 ..... Ausgewählte Funktion
2 ..... Fortschrittsleiste, markiert die Zeit während der Messung (nur im TIMER Modus).
3 ..... Teststrom, der den Prüfling während der Messung durchläuft.
4 ..... Virtuelle Taste der Messbildschirmseite.
5 ..... Virtuelle LIMIT Taste zur Auswahl des Grenzmodus (STANDARD, 60204 SET Z oder 60204 SET
L). Der gerade ausgewählte Wert (STANDARD Modus) oder CALC (Modus 60204 SET Z oder
60204 SET L) wird unten auf der Taste angezeigt. CALC gibt an, dass der Wert berechnet wurde.
6 ..... Virtuelle MODUS Taste zur Auswahl des Betriebsmodus (MANUELL oder TIMER). Der gerade
ausgewählte Modus wird unten auf der Taste angezeigt. Der TIMER Modus ist nur dann verfügbar,
wenn der STANDARD Grenzmodus ausgewählt ist.
7 ..... Gemessener Wert (in grün - Ergebnis niedriger oder gleich dem eingestellten Grenzwert, in rot -
Ergebnis höher als der eingestellte Grenzwert).
8 ..... Echtzeit-Uhr (hh.mm.ss).
9 ..... Messeinheit des Ergebnisses (
10 ... Eingestellte Messzeit (nur in TIMER Modus).
11 ... Zustand der Messergebnisse (Symbol
STANDARD, 60204 SET Z oder 60204 SET L
MANUELL oder TIMER
00:01 ÷ 60:00, Auflösung 1 s
0.1 ÷ 999.9 m, Auflösung 0.1 m
1, 1.5, 2.5, 4, 6, 10, 16, 25, 35, 50 oder 70 mm
Cu (Kupfer) oder Al (Aluminium)
0.001 ÷ 2.000 Ω , Auflösung 0.001 Ω
MCB B, MCB C, MCB D, MCB K, FUSE gG,FUSE aM
hängt von der ausgewählten Schutzeinrichtung ab,
siehe Abschnitt 4.1.3
).
Ω
grün: Ergebnis OK, Symbol
DE - 19
FULLTEST 3
2
rot : Ergebnis nicht OK).
