4.12. LECKSTROM (ILEAK)
4.12.1.
Einstellbare/wählbare Parameter:
MODUS - Messmodus
LIMIT - Grenzwert des Leckstromes
RANGE - Messbereich der Zange
L POS - Phasenstellung

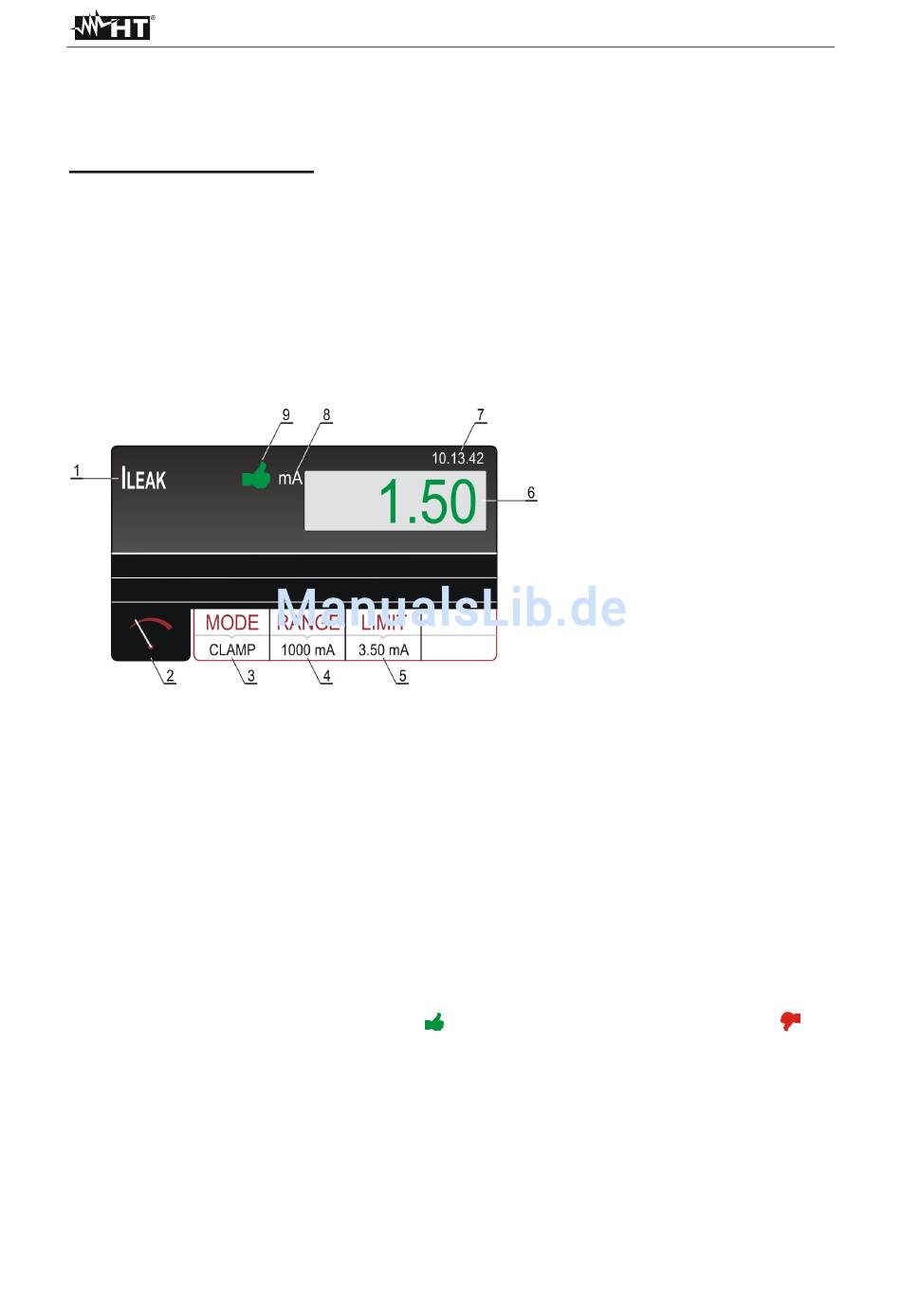

Abb.
42: Bildschirmseite mit den Testergebnissen I
1 ..... Ausgewählte Funktion
2 ..... Virtuelle Taste der Messbildschirmseite.
3 ..... Virtuelle MODUS Taste zur Auswahl des Messmodus (STECKDOSE oder ZANGE). Der gerade
ausgewählte Modus wird unten auf der Taste angezeigt.
4 ..... Virtuelle RANGE Taste zur Auswahl des Messbereiches der ZANGE. Der gerade ausgewählte
Bereich wird unten auf der Taste angezeigt.
5 ..... Virtuelle LIMIT Taste zur Auswahl des Grenzwertes für den Leckstrom. Der gerade ausgewählte
Wert wird unten auf der Taste angezeigt.
6 ..... Messergebnis (in grün - Ergebnis OK, in rot - Ergebnis NICHT OK).
7 ..... Echtzeit-Uhr (hh.mm.ss).
8 ..... Messeinheit des Ergebnisses.
9 ..... Zustand des Messergebnisses (Symbol
angezeigt
- Ergebnis NICHT OK).
ERKLÄRUNG DER BILDSCHIRMSEITE DES LECKSTROMS
DE - 55
ZANGE oder STECKDOSE
0.1 ÷ 100.0 mA, 101 ÷ 1000 mA (Modus ZANGE,
Bereich 1000 mA)
0.1 ÷ 100.0 A (Modus CLAMP, Bereich 100.0 A)
1 ÷ 1000 A (Modus CLAMP, Bereich 1000 A)
0.01 ÷ 19.99 mA, 20.0 ÷ 49.9 mA, 0.05 ÷ 0.99 A,
1.0 ÷ 10.0 A (Modus STECKDOSE)
0 ÷ 1000 mA, 0 ÷ 100.0 A oder 0 ÷ 1000 A
LINKS oder RECHTS
im Modus ZANGE
LEAK
grün angezeigt
- Ergebnis OK, Symbol
FULLTEST 3
rot
