HT-Instruments

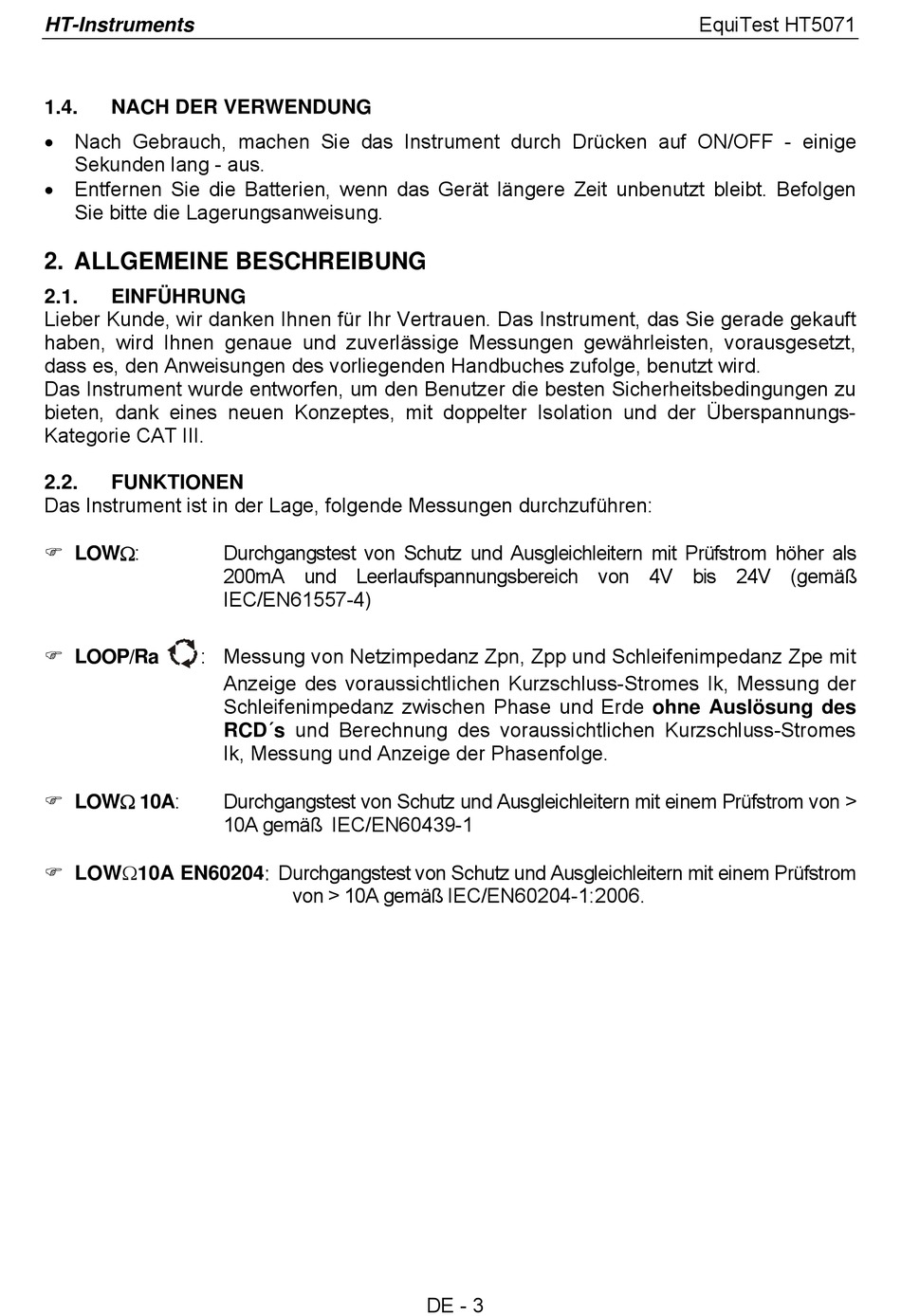

1.4.
NACH DER VERWENDUNG
Nach Gebrauch, machen Sie das Instrument durch Drücken auf ON/OFF - einige
Sekunden lang - aus.
Entfernen Sie die Batterien, wenn das Gerät längere Zeit unbenutzt bleibt. Befolgen
Sie bitte die Lagerungsanweisung.
2. ALLGEMEINE BESCHREIBUNG
2.1.
EINFÜHRUNG
Lieber Kunde, wir danken Ihnen für Ihr Vertrauen. Das Instrument, das Sie gerade gekauft
haben, wird Ihnen genaue und zuverlässige Messungen gewährleisten, vorausgesetzt,
dass es, den Anweisungen des vorliegenden Handbuches zufolge, benutzt wird.
Das Instrument wurde entworfen, um den Benutzer die besten Sicherheitsbedingungen zu
bieten, dank eines neuen Konzeptes, mit doppelter Isolation und der Überspannungs-
Kategorie CAT III.
2.2.
FUNKTIONEN
Das Instrument ist in der Lage, folgende Messungen durchzuführen:
LOW:
: Messung von Netzimpedanz Zpn, Zpp und Schleifenimpedanz Zpe mit
LOOP/Ra
LOW 10A:
LOW10A EN60204: Durchgangstest von Schutz und Ausgleichleitern mit einem Prüfstrom
Durchgangstest von Schutz und Ausgleichleitern mit Prüfstrom höher als
200mA und Leerlaufspannungsbereich von 4V bis 24V (gemäß
IEC/EN61557-4)
Anzeige des voraussichtlichen Kurzschluss-Stromes Ik, Messung der
Schleifenimpedanz zwischen Phase und Erde ohne Auslösung des
RCD´s und Berechnung des voraussichtlichen Kurzschluss-Stromes
Ik, Messung und Anzeige der Phasenfolge.
Durchgangstest von Schutz und Ausgleichleitern mit einem Prüfstrom von >
10A gemäß IEC/EN60439-1
von > 10A gemäß IEC/EN60204-1:2006.
DE - 3
EquiTest HT5071
