3.3. AUSWAHL DER MESSFUNKTION
Durch Drücken der FUNC Taste (gelb) wird die Bildschirmseite zur Auswahl der Funktionen erscheinen.
R
RCD
PE-2WIRE
R
LOOP
PE-4WIRE
MΩ
R
A
DIELECT
U
RES

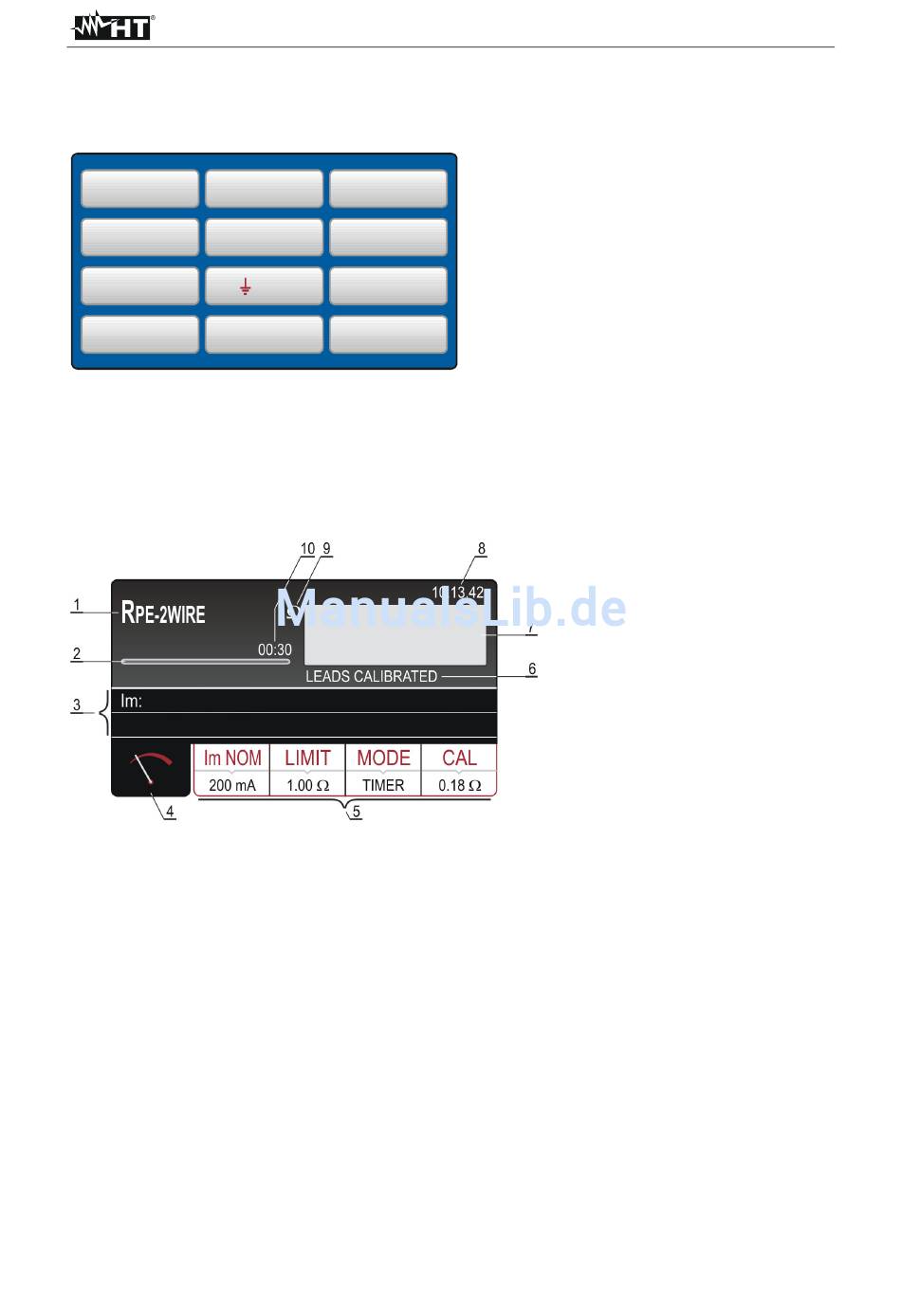

Abb. 3: Bildschirmseite zur Funktionenauswahl
Durch Drücken der entsprechenden Taste auf dem Touch Screen wählen Sie die gewünschte Funktion
aus; Die Hauptseite der ausgewählten Funktion wird im Bildschirm erscheinen, wie z.B. die Hauptseite
der Funktion R
PE-2WIRE
Seiten, folgen aber demselben System.
Abb. 4: Hauptseite der Funktion R
1 ..... Ausgewählte Funktion
2 ..... Fortschrittsleiste, markiert die Zeit während der Messung (nur im TIMER Modus).
3 ..... Zwei Zeilen für Unterergebnisse reserviert (noch kein Wert auf der Hauptseite).
4 ..... Virtuelle Taste der Messbildschirmseite.
5 ..... Virtuelle Tasten der Messparameter.
6 ..... Kalibrierungszustand der Messleitung (KALIBRIERTE KABEL oder UNKALIBRIERTE KABEL).
7 ..... Bereich der Messergebnisse (Ergebnisse in grün - OK, in rot - NICHT OK,
unbewertet).
8 ..... Echtzeit-Uhr (hh.mm.ss).
9 ..... Messeinheit des Ergebnisses.
10 ... Eingestellte Messzeit (nur in TIMER Modus).
POWER
PHASE
SEQ
I
CLAMP
I
LEAK
die hier unten abgebildet ist. Die anderen Funktionen verwenden adaptierte
PE-2WIRE
DE - 13
FULLTEST 3
Ergebnisse in weiß -
