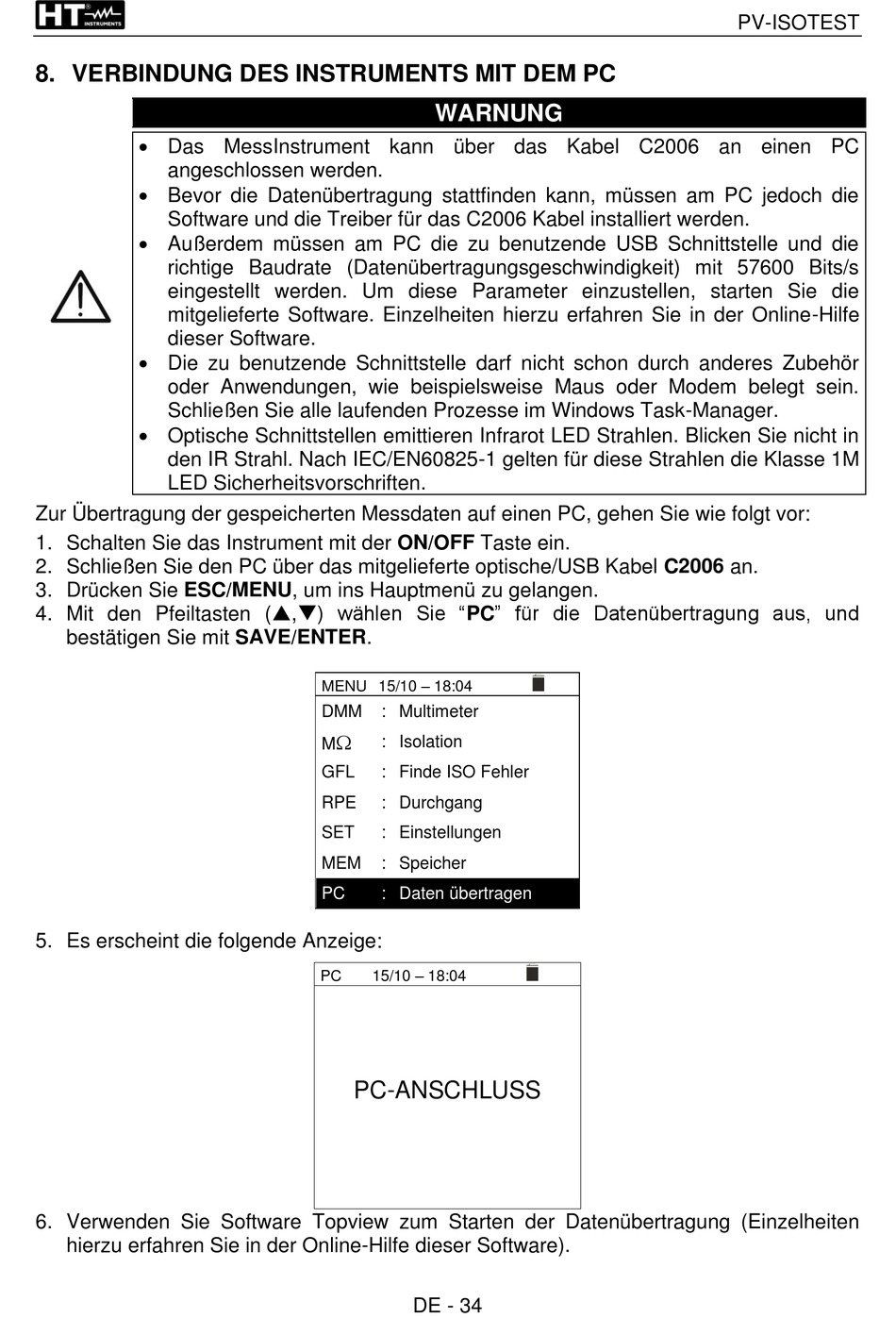

8. VERBINDUNG DES INSTRUMENTS MIT DEM PC
• Das MessInstrument kann über das Kabel C2006 an einen PC
angeschlossen werden.
• Bevor die Datenübertragung stattfinden kann, müssen am PC jedoch die
Software und die Treiber für das C2006 Kabel installiert werden.
• Außerdem müssen am PC die zu benutzende USB Schnittstelle und die
richtige Baudrate (Datenübertragungsgeschwindigkeit) mit 57600 Bits/s
eingestellt werden. Um diese Parameter einzustellen, starten Sie die
mitgelieferte Software. Einzelheiten hierzu erfahren Sie in der Online-Hilfe
dieser Software.
• Die zu benutzende Schnittstelle darf nicht schon durch anderes Zubehör
oder Anwendungen, wie beispielsweise Maus oder Modem belegt sein.
Schließen Sie alle laufenden Prozesse im Windows Task-Manager.
• Optische Schnittstellen emittieren Infrarot LED Strahlen. Blicken Sie nicht in
den IR Strahl. Nach IEC/EN60825-1 gelten für diese Strahlen die Klasse 1M
LED Sicherheitsvorschriften.
Zur Übertragung der gespeicherten Messdaten auf einen PC, gehen Sie wie folgt vor:
1. Schalten Sie das Instrument mit der ON/OFF Taste ein.
2. Schließen Sie den PC über das mitgelieferte optische/USB Kabel C2006 an.
3. Drücken Sie ESC/MENU, um ins Hauptmenü zu gelangen.
4. Mit den Pfeiltasten (,) wählen Sie "PC" für die Datenübertragung aus, und
bestätigen Sie mit SAVE/ENTER.
5. Es erscheint die folgende Anzeige:
6. Verwenden Sie Software Topview zum Starten der Datenübertragung (Einzelheiten
hierzu erfahren Sie in der Online-Hilfe dieser Software).
WARNUNG
MENU 15/10 – 18:04
DMM
: Multimeter
: Isolation
M
GFL
: Finde ISO Fehler
RPE
: Durchgang
SET
: Einstellungen
MEM
: Speicher
PC
: Daten übertragen
15/10 – 18:04
PC
PC-ANSCHLUSS
DE - 34
PV-ISOTEST
