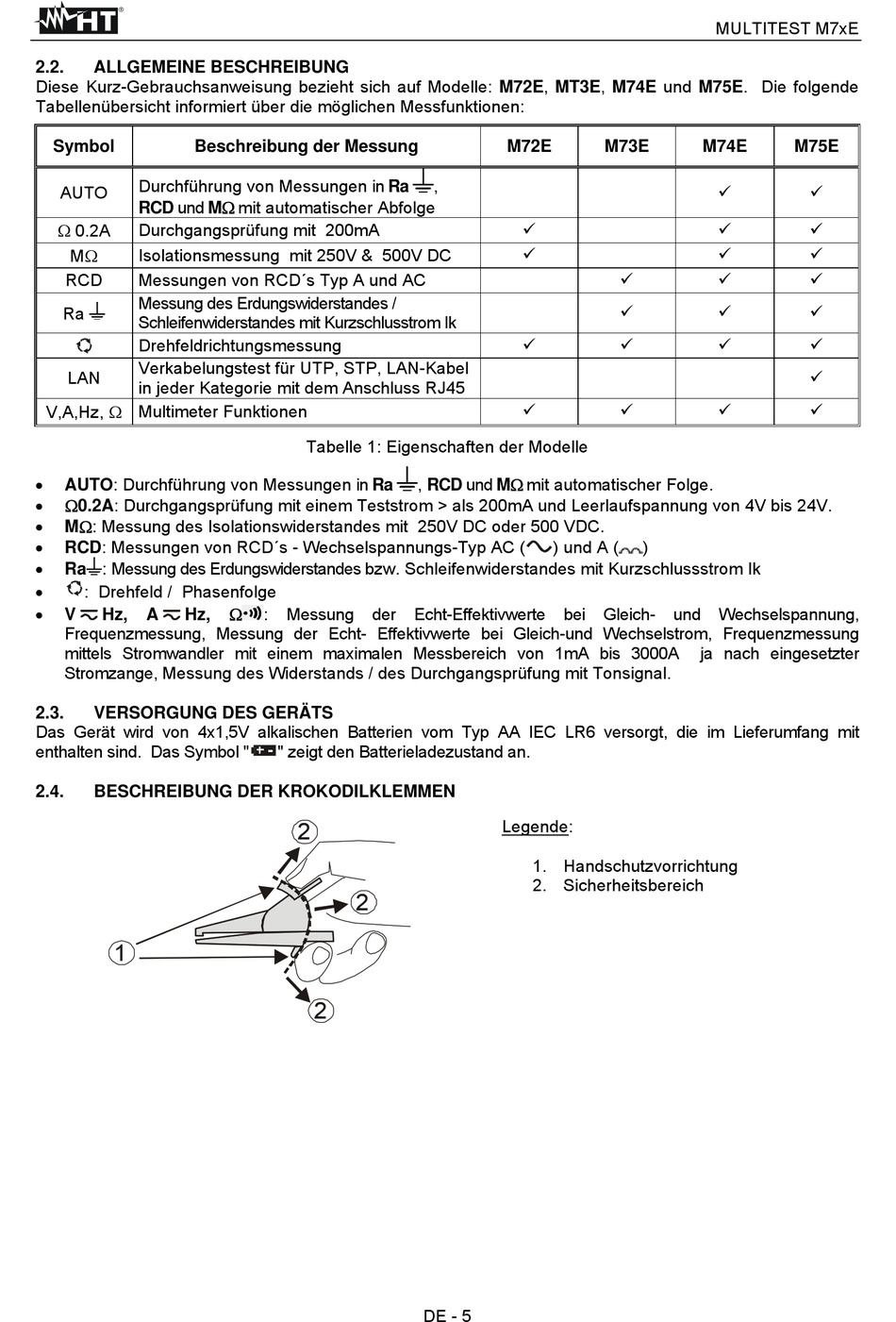

2.2.
ALLGEMEINE BESCHREIBUNG
Diese Kurz-Gebrauchsanweisung bezieht sich auf Modelle: M72E, MT3E, M74E und M75E. Die folgende
Tabellenübersicht informiert über die möglichen Messfunktionen:
Symbol
Beschreibung der Messung
Durchführung von Messungen in Ra
AUTO
RCD und M mit automatischer Abfolge
0.2A
Durchgangsprüfung mit 200mA
Isolationsmessung mit 250V & 500V DC
M
RCD
Messungen von RCD´s Typ A und AC
Messung des Erdungswiderstandes /
Ra
Schleifenwiderstandes mit Kurzschlusstrom Ik
Drehfeldrichtungsmessung
Verkabelungstest für UTP, STP, LAN-Kabel
LAN
in jeder Kategorie mit dem Anschluss RJ45
V,A,Hz, Multimeter Funktionen
AUTO: Durchführung von Messungen in Ra
0.2A: Durchgangsprüfung mit einem Teststrom > als 200mA und Leerlaufspannung von 4V bis 24V.
M: Messung des Isolationswiderstandes mit 250V DC oder 500 VDC.
RCD: Messungen von RCD´s - Wechselspannungs-Typ AC (
Ra : Messung des Erdungswiderstandes bzw. Schleifenwiderstandes mit Kurzschlussstrom Ik
: Drehfeld / Phasenfolge
V
Hz,
A
Hz,
Frequenzmessung, Messung der Echt- Effektivwerte bei Gleich-und Wechselstrom, Frequenzmessung
mittels Stromwandler mit einem maximalen Messbereich von 1mA bis 3000A
Stromzange, Messung des Widerstands / des Durchgangsprüfung mit Tonsignal.
2.3.
VERSORGUNG DES GERÄTS
Das Gerät wird von 4x1,5V alkalischen Batterien vom Typ AA IEC LR6 versorgt, die im Lieferumfang mit
enthalten sind. Das Symbol "
2.4.
BESCHREIBUNG DER KROKODILKLEMMEN
1
Tabelle 1: Eigenschaften der Modelle
:
Messung der Echt-Effektivwerte bei Gleich- und Wechselspannung,
" zeigt den Batterieladezustand an.
2
2
2
M72E
,
, RCD und M mit automatischer Folge.
) und A (
Legende:
1. Handschutzvorrichtung
2. Sicherheitsbereich
DE - 5
MULTITEST M7xE
M73E
M74E
)
ja nach eingesetzter
M75E
