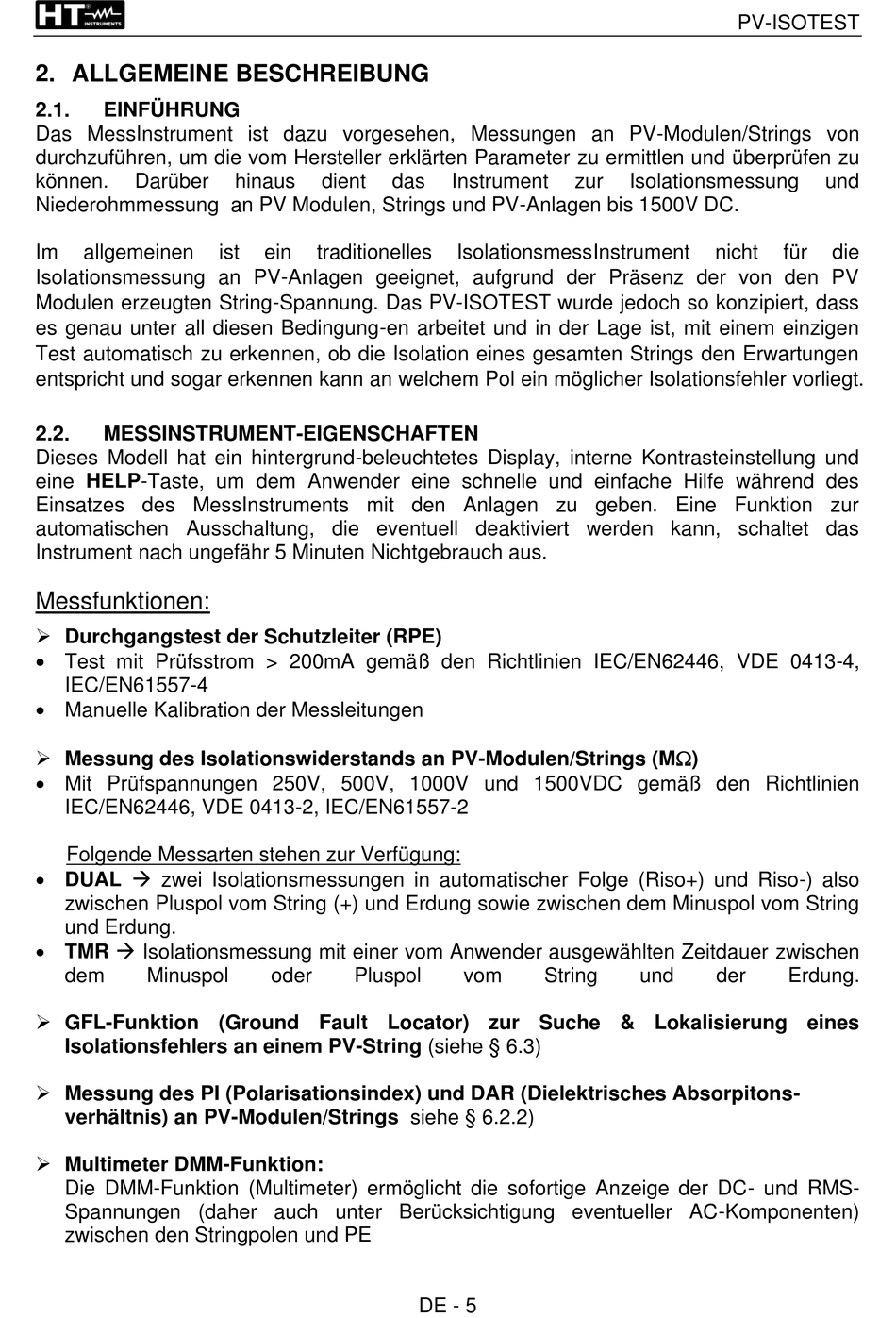

2. ALLGEMEINE BESCHREIBUNG
2.1.
EINFÜHRUNG
Das MessInstrument ist dazu vorgesehen, Messungen an PV-Modulen/Strings von
durchzuführen, um die vom Hersteller erklärten Parameter zu ermittlen und überprüfen zu
können.
Darüber
Niederohmmessung an PV Modulen, Strings und PV-Anlagen bis 1500V DC.
Im
allgemeinen
Isolationsmessung an PV-Anlagen geeignet, aufgrund der Präsenz der von den PV
Modulen erzeugten String-Spannung. Das PV-ISOTEST wurde jedoch so konzipiert, dass
es genau unter all diesen Bedingung-en arbeitet und in der Lage ist, mit einem einzigen
Test automatisch zu erkennen, ob die Isolation eines gesamten Strings den Erwartungen
entspricht und sogar erkennen kann an welchem Pol ein möglicher Isolationsfehler vorliegt.
2.2.
MESSINSTRUMENT-EIGENSCHAFTEN
Dieses Modell hat ein hintergrund-beleuchtetes Display, interne Kontrasteinstellung und
eine HELP-Taste, um dem Anwender eine schnelle und einfache Hilfe während des
Einsatzes des MessInstruments mit den Anlagen zu geben. Eine Funktion zur
automatischen Ausschaltung, die eventuell deaktiviert werden kann, schaltet das
Instrument nach ungefähr 5 Minuten Nichtgebrauch aus.
Messfunktionen:
➢ Durchgangstest der Schutzleiter (RPE)
• Test mit Prüfsstrom > 200mA gemäß den Richtlinien IEC/EN62446, VDE 0413-4,
IEC/EN61557-4
• Manuelle Kalibration der Messleitungen
➢ Messung des Isolationswiderstands an PV-Modulen/Strings (M)
• Mit Prüfspannungen 250V, 500V, 1000V und 1500VDC gemäß den Richtlinien
IEC/EN62446, VDE 0413-2, IEC/EN61557-2
Folgende Messarten stehen zur Verfügung:
• DUAL → zwei Isolationsmessungen in automatischer Folge (Riso+) und Riso-) also
zwischen Pluspol vom String (+) und Erdung sowie zwischen dem Minuspol vom String
und Erdung.
• TMR → Isolationsmessung mit einer vom Anwender ausgewählten Zeitdauer zwischen
dem
Minuspol
➢ GFL-Funktion (Ground Fault Locator) zur Suche & Lokalisierung eines
Isolationsfehlers an einem PV-String (siehe § 6.3)
➢ Messung des PI (Polarisationsindex) und DAR (Dielektrisches Absorpitons-
verhältnis) an PV-Modulen/Strings siehe § 6.2.2)
➢ Multimeter DMM-Funktion:
Die DMM-Funktion (Multimeter) ermöglicht die sofortige Anzeige der DC- und RMS-
Spannungen (daher auch unter Berücksichtigung eventueller AC-Komponenten)
zwischen den Stringpolen und PE
hinaus
dient
ist
ein
traditionelles
oder
Pluspol
das
Instrument
IsolationsmessInstrument
vom
String
DE - 5
PV-ISOTEST
zur
Isolationsmessung
nicht
und
der
und
für
die
Erdung.
