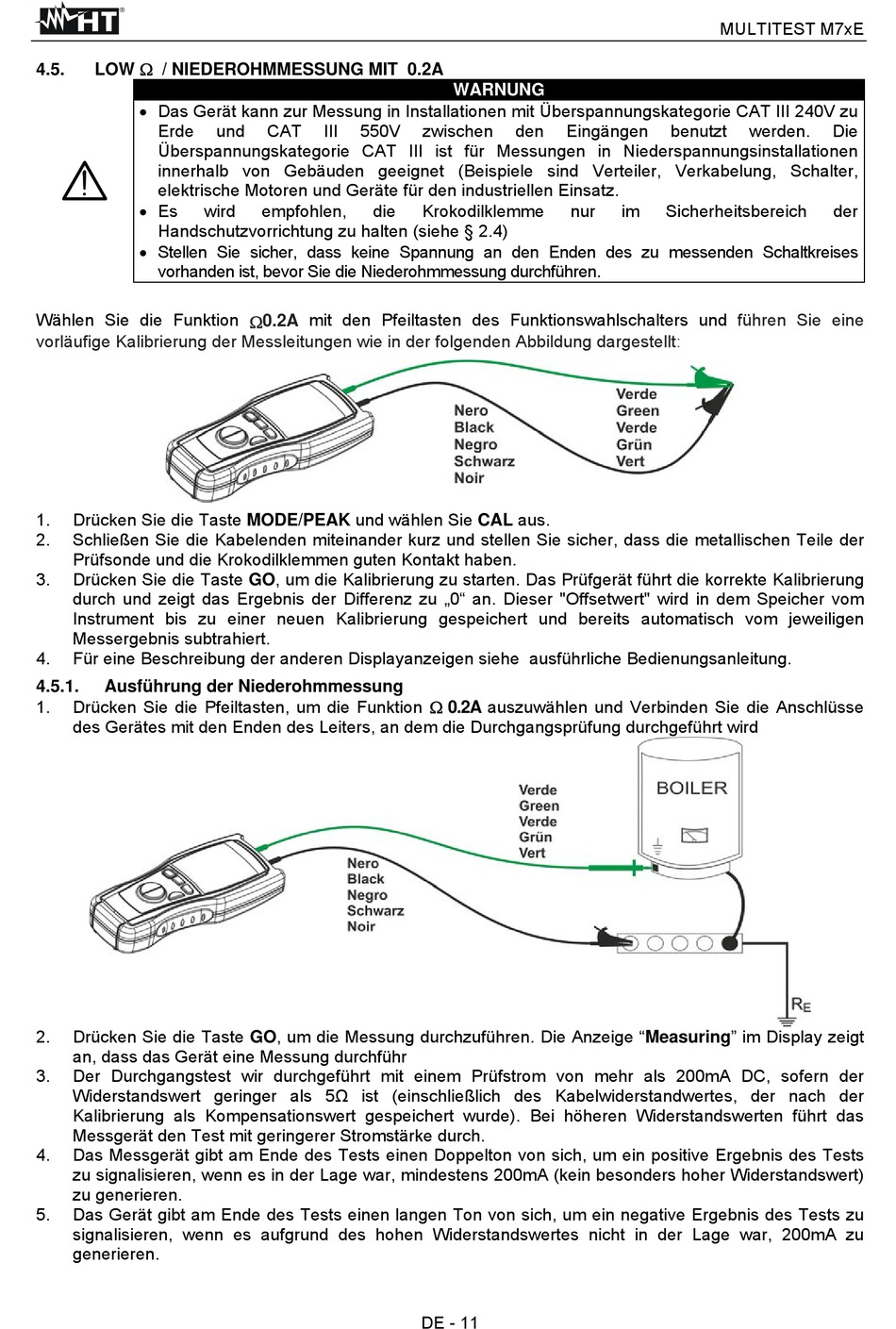

LOW / NIEDEROHMMESSUNG MIT 0.2A
4.5.
Das Gerät kann zur Messung in Installationen mit Überspannungskategorie CAT III 240V zu
Erde
Überspannungskategorie CAT III ist für Messungen in Niederspannungsinstallationen
innerhalb von Gebäuden geeignet (Beispiele sind Verteiler, Verkabelung, Schalter,
elektrische Motoren und Geräte für den industriellen Einsatz.
Es
wird
Handschutzvorrichtung zu halten (siehe § 2.4)
Stellen Sie sicher, dass keine Spannung an den Enden des zu messenden Schaltkreises
vorhanden ist, bevor Sie die Niederohmmessung durchführen.
Wählen Sie die Funktion
vorläufige Kalibrierung der Messleitungen wie in der folgenden Abbildung
1.
Drücken Sie die Taste MODE/PEAK und wählen Sie CAL aus.
2.
Schließen Sie die Kabelenden miteinander kurz und stellen Sie sicher, dass die metallischen Teile der
Prüfsonde und die Krokodilklemmen guten Kontakt haben.
3.
Drücken Sie die Taste GO, um die Kalibrierung zu starten. Das Prüfgerät führt die korrekte Kalibrierung
durch und zeigt das Ergebnis der Differenz zu „0" an. Dieser "Offsetwert" wird in dem Speicher vom
Instrument bis zu einer neuen Kalibrierung gespeichert und bereits automatisch vom jeweiligen
Messergebnis subtrahiert.
4.
Für eine Beschreibung der anderen Displayanzeigen siehe ausführliche Bedienungsanleitung.
4.5.1.
Ausführung der Niederohmmessung
Drücken Sie die Pfeiltasten, um die Funktion 0.2A auszuwählen und Verbinden Sie die Anschlüsse
1.
des Gerätes mit den Enden des Leiters, an dem die Durchgangsprüfung durchgeführt wird
2.
Drücken Sie die Taste GO, um die Messung durchzuführen. Die Anzeige "Measuring" im Display zeigt
an, dass das Gerät eine Messung durchführ
3.
Der Durchgangstest wir durchgeführt mit einem Prüfstrom von mehr als 200mA DC, sofern der
Widerstandswert geringer als 5Ω ist (einschließlich des Kabelwiderstandwertes, der nach der
Kalibrierung als Kompensationswert gespeichert wurde). Bei höheren Widerstandswerten führt das
Messgerät den Test mit geringerer Stromstärke durch.
4.
Das Messgerät gibt am Ende des Tests einen Doppelton von sich, um ein positive Ergebnis des Tests
zu signalisieren, wenn es in der Lage war, mindestens 200mA (kein besonders hoher Widerstandswert)
zu generieren.
5.
Das Gerät gibt am Ende des Tests einen langen Ton von sich, um ein negative Ergebnis des Tests zu
signalisieren, wenn es aufgrund des hohen Widerstandswertes nicht in der Lage war, 200mA zu
generieren.
und
CAT
III
550V
empfohlen,
die
0.2A
mit den Pfeiltasten des Funktionswahlschalters und
WARNUNG
zwischen
den
Eingängen
Krokodilklemme
nur
DE - 11
MULTITEST M7xE
benutzt
werden.
im
Sicherheitsbereich
führen Sie eine
dargestellt:
Die
der
