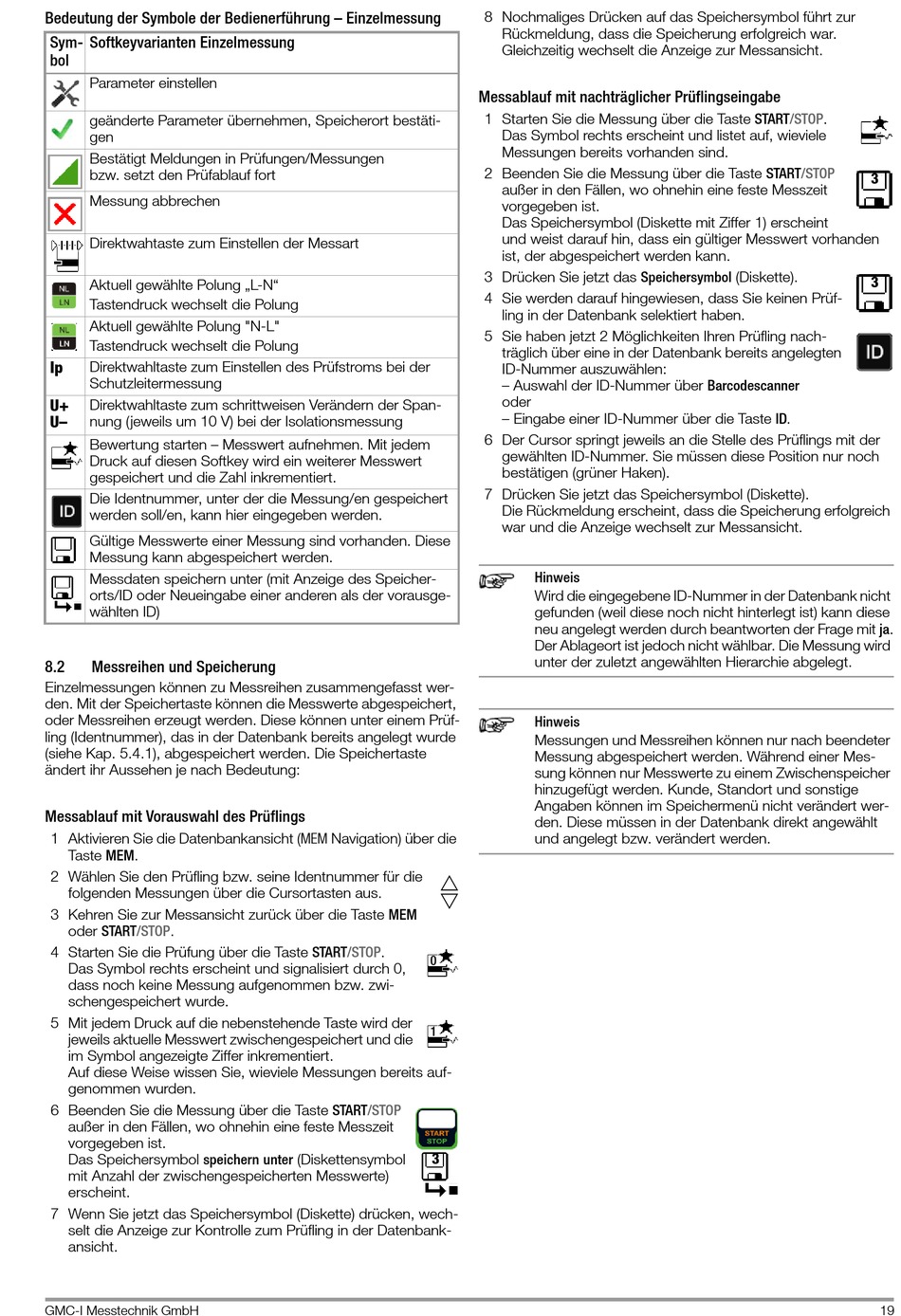

Bedeutung der Symbole der Bedienerführung – Einzelmessung
Sym-
Softkeyvarianten Einzelmessung
bol
Parameter einstellen
geänderte Parameter übernehmen, Speicherort bestäti-
gen
Bestätigt Meldungen in Prüfungen/Messungen
bzw. setzt den Prüfablauf fort
Messung abbrechen
Direktwahtaste zum Einstellen der Messart
Aktuell gewählte Polung „L-N"
Tastendruck wechselt die Polung
Aktuell gewählte Polung "N-L"
Tastendruck wechselt die Polung
Ip
Direktwahltaste zum Einstellen des Prüfstroms bei der
Schutzleitermessung
U+
Direktwahltaste zum schrittweisen Verändern der Span-
U–
nung (jeweils um 10 V) bei der Isolationsmessung
Bewertung starten – Messwert aufnehmen. Mit jedem
Druck auf diesen Softkey wird ein weiterer Messwert
gespeichert und die Zahl inkrementiert.
Die Identnummer, unter der die Messung/en gespeichert
werden soll/en, kann hier eingegeben werden.
Gültige Messwerte einer Messung sind vorhanden. Diese
Messung kann abgespeichert werden.
Messdaten speichern unter (mit Anzeige des Speicher-
orts/ID oder Neueingabe einer anderen als der vorausge-
wählten ID)
8.2

Messreihen und Speicherung

Einzelmessungen können zu Messreihen zusammengefasst wer-
den. Mit der Speichertaste können die Messwerte abgespeichert,
oder Messreihen erzeugt werden. Diese können unter einem Prüf-
ling (Identnummer), das in der Datenbank bereits angelegt wurde
(siehe Kap. 5.4.1), abgespeichert werden. Die Speichertaste
ändert ihr Aussehen je nach Bedeutung:
Messablauf mit Vorauswahl des Prüflings
1 Aktivieren Sie die Datenbankansicht (MEM Navigation) über die
Taste MEM.
2 Wählen Sie den Prüfling bzw. seine Identnummer für die
folgenden Messungen über die Cursortasten aus.
3 Kehren Sie zur Messansicht zurück über die Taste MEM
oder START/STOP.
4 Starten Sie die Prüfung über die Taste START/STOP.
Das Symbol rechts erscheint und signalisiert durch 0,
dass noch keine Messung aufgenommen bzw. zwi-
schengespeichert wurde.
5 Mit jedem Druck auf die nebenstehende Taste wird der
jeweils aktuelle Messwert zwischengespeichert und die
im Symbol angezeigte Ziffer inkrementiert.
Auf diese Weise wissen Sie, wieviele Messungen bereits auf-
genommen wurden.
6 Beenden Sie die Messung über die Taste
außer in den Fällen, wo ohnehin eine feste Messzeit
vorgegeben ist.
Das Speichersymbol speichern unter (Diskettensymbol
mit Anzahl der zwischengespeicherten Messwerte)
erscheint.
7 Wenn Sie jetzt das Speichersymbol (Diskette) drücken, wech-
selt die Anzeige zur Kontrolle zum Prüfling in der Datenbank-
ansicht.
GMC-I Messtechnik GmbH
8 Nochmaliges Drücken auf das Speichersymbol führt zur
Rückmeldung, dass die Speicherung erfolgreich war.
Gleichzeitig wechselt die Anzeige zur Messansicht.
Messablauf mit nachträglicher Prüflingseingabe
1 Starten Sie die Messung über die Taste START/STOP.
Das Symbol rechts erscheint und listet auf, wieviele
Messungen bereits vorhanden sind.
2 Beenden Sie die Messung über die Taste
außer in den Fällen, wo ohnehin eine feste Messzeit
vorgegeben ist.
Das Speichersymbol (Diskette mit Ziffer 1) erscheint
und weist darauf hin, dass ein gültiger Messwert vorhanden
ist, der abgespeichert werden kann.
3 Drücken Sie jetzt das Speichersymbol (Diskette).
4 Sie werden darauf hingewiesen, dass Sie keinen Prüf-
ling in der Datenbank selektiert haben.
5 Sie haben jetzt 2 Möglichkeiten Ihren Prüfling nach-
träglich über eine in der Datenbank bereits angelegten
ID-Nummer auszuwählen:
– Auswahl der ID-Nummer über Barcodescanner
oder
– Eingabe einer ID-Nummer über die Taste ID.
6 Der Cursor springt jeweils an die Stelle des Prüflings mit der
gewählten ID-Nummer. Sie müssen diese Position nur noch
bestätigen (grüner Haken).
7 Drücken Sie jetzt das Speichersymbol (Diskette).
Die Rückmeldung erscheint, dass die Speicherung erfolgreich
war und die Anzeige wechselt zur Messansicht.
0
1
START/STOP
3
Hinweis
Wird die eingegebene ID-Nummer in der Datenbank nicht
gefunden (weil diese noch nicht hinterlegt ist) kann diese
neu angelegt werden durch beantworten der Frage mit ja.
Der Ablageort ist jedoch nicht wählbar. Die Messung wird
unter der zuletzt angewählten Hierarchie abgelegt.
Hinweis
Messungen und Messreihen können nur nach beendeter
Messung abgespeichert werden. Während einer Mes-
sung können nur Messwerte zu einem Zwischenspeicher
hinzugefügt werden. Kunde, Standort und sonstige
Angaben können im Speichermenü nicht verändert wer-
den. Diese müssen in der Datenbank direkt angewählt
und angelegt bzw. verändert werden.
START/STOP
3
3
19
