Einzelmessungen; Allgemeines - Gossen MetraWatt SECUTEST Base Bedienungsanleitung

8

Einzelmessungen

8.1

Allgemeines

• Mit dem Drehschalter wird die gewünschte Messung über die
grüne Schaltermarkierung und den grünen Kreisbogen ausge-
wählt.
• Parametriert und konfiguriert wird die jeweilige Messung
über die Softkeys. Zu den Parametereinstellungen gelan-
gen Sie über den Softkey mit dem nebenstehenden
Symbol.
• Für Einzelmessungen kann kein Grenzwert vorgegeben wer-
den, somit erfolgt auch keine Bewertung.
• Vor jeder Messung werden Kontrollen ausgeführt, um einen
reibungslosen Ablauf zu gewährleisten und den Prüfling nicht
zu beschädigen.
• Einzelmessungen können gespeichert werden. Hierbei ist die
Zuordnung einer Identnummer möglich.
• Einzelmessungen können zu Messreihen zusammengefasst
werden.
• Das Netz kann per Vorauswahl in den Parametereinstellungen
in unterschiedlichen Polungen auf den Prüfling aufgeschaltet
werden.
• Die Messwerte werden auf Plausibilität überprüft.
Startanzeige Einzelmessung
PRINT
ESC
HELP
MEM
Messung
– starten
– stoppen
Messparameteranzeige Einzelmessung
PRINT
ESC
HELP
MEM
Umschalten Anzeige/
numerische Eingabe
Numerische Eingabe (bei den Parametern UnInt, Offset ...)
Tastatur einblenden /
PRINT
Tastatur ausblenden
Eingabe verwerfen
ESC
& verlassen von Keyboard
Cursor nach oben
HELP
Cursor nach unten
MEM
Ziffer an Cursorposition
übernehmen

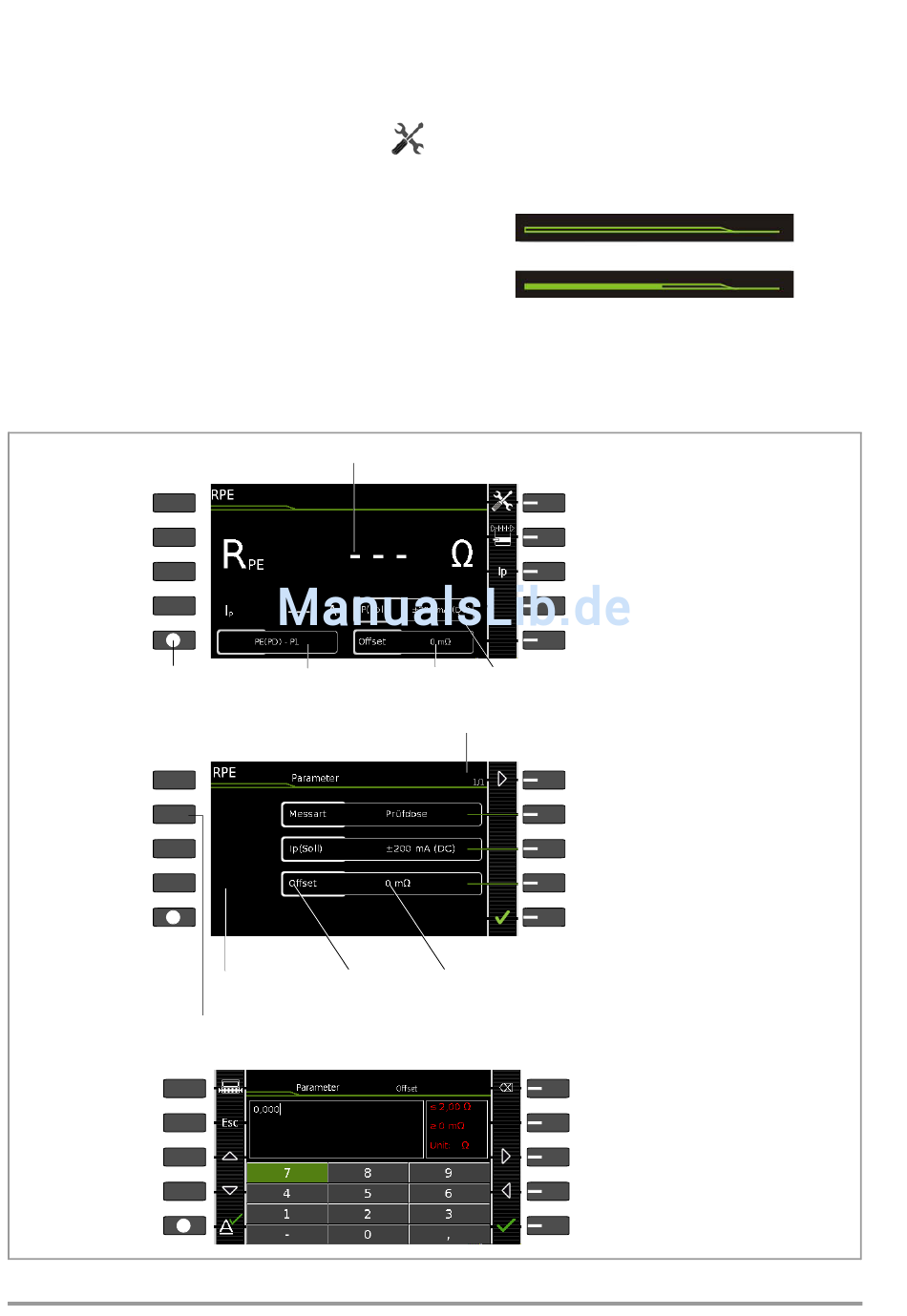

Bild 7 Konfiguration der Einzelmessungen (Parametereingabe und -Anzeige)
18
aktueller Messwert
Prüfstrom
Parametervorschau auswählbarer
nächste Seite Parameter
ESC: Änderungen verwerfen
und Rücksprung zur Startanzeige
Status der Messung – Aktivitätsbalken
Messung steht (statische Linien)
Messung läuft (Zwischenraum wird aufgefüllt, pulsierend)
Sonden/Sensoren: weiß = für diese Messung erforderlich
Sonden/Sensoren: grün = am Prüfgerät angeschlossen
Parametereinstellungen wählen
Messdaten löschen
Offset Anschlussart
aktuelle/maximale Anzahl der Parameterseiten
Parameterseiten blättern
Messparameter direkt anwählen
Messparameter direkt anwählen
Messparameter direkt anwählen
Änderungen übernehmen
und Rücksprung zur Startanzeige
eingestellter
Parameterwert
Zeichen links
vom Cursor löschen
Cursor nach rechts
Cursor nach links
Eingabe übernehmen
& verlassen v. Keyboard
