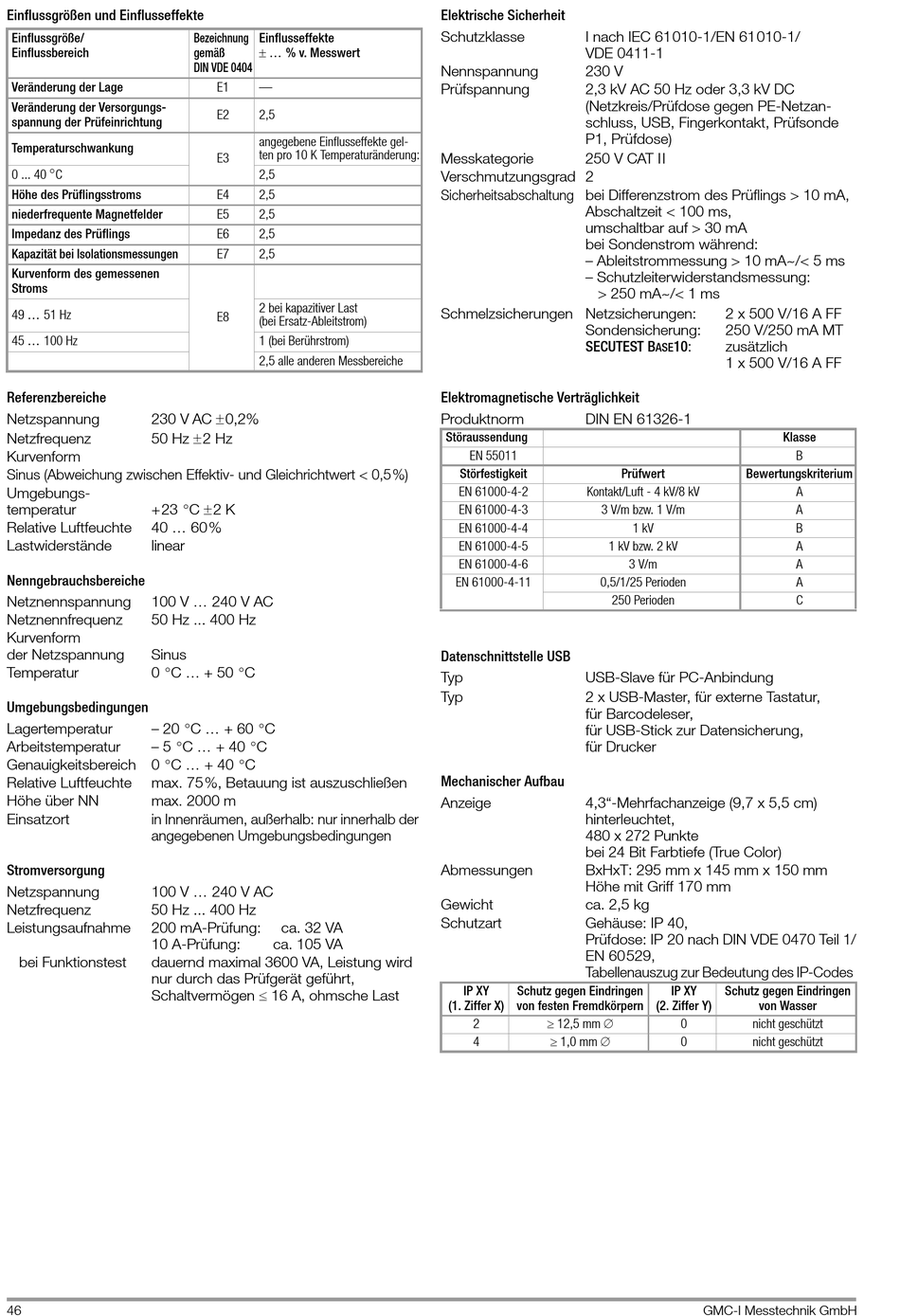

Gossen MetraWatt SECUTEST Base Bedienungsanleitung Seite 46

Einflussgrößen und Einflusseffekte
Einflussgröße/
Einflussbereich
Veränderung der Lage
Veränderung der Versorgungs-
spannung der Prüfeinrichtung
Temperaturschwankung

0 ... 40 C
Höhe des Prüflingsstroms
niederfrequente Magnetfelder
Impedanz des Prüflings
Kapazität bei Isolationsmessungen
Kurvenform des gemessenen
Stroms
49  51 Hz
45  100 Hz
Referenzbereiche
230 V AC 0,2%
Netzspannung
50 Hz 2 Hz
Netzfrequenz
Kurvenform
Sinus (Abweichung zwischen Effektiv- und Gleichrichtwert < 0,5%)
Umgebungs-
+23 C 2 K
temperatur
40  60%
Relative Luftfeuchte
Lastwiderstände linear
Nenngebrauchsbereiche
100 V  240 V AC
Netznennspannung
Netznennfrequenz 50 Hz ... 400 Hz
Kurvenform
der Netzspannung Sinus
0 C + 50 C
Temperatur
Umgebungsbedingungen
– 20 C  + 60 C
Lagertemperatur
– 5 C  + 40 C
Arbeitstemperatur
Genauigkeitsbereich 0 C  + 40 C
Relative Luftfeuchte max. 75%, Betauung ist auszuschließen
Höhe über NN max. 2000 m
Einsatzort in Innenräumen, außerhalb: nur innerhalb der
angegebenen Umgebungsbedingungen
Stromversorgung
100 V  240 V AC
Netzspannung
Netzfrequenz 50 Hz ... 400 Hz
Leistungsaufnahme 200 mA-Prüfung:
10 A-Prüfung:
bei Funktionstest dauernd maximal 3600 VA, Leistung wird
nur durch das Prüfgerät geführt,
Schaltvermögen  16 A, ohmsche Last
46
Bezeichnung Einflusseffekte
  % v. Messwert
gemäß
DIN VDE 0404
E1 —
E2 2,5
angegebene Einflusseffekte gel-
ten pro 10 K Temperaturänderung:
E3
2,5
E4 2,5
E5 2,5
E6 2,5
E7 2,5
2 bei kapazitiver Last
E8
(bei Ersatz-Ableitstrom)
1 (bei Berührstrom)
2,5 alle anderen Messbereiche
ca. 32 VA
ca. 105 VA
Elektrische Sicherheit
Schutzklasse I nach IEC 61010-1/EN 61010-1/
VDE 0411-1
Nennspannung 230 V
Prüfspannung 2,3 kV AC 50 Hz oder 3,3 kV DC
(Netzkreis/Prüfdose gegen PE-Netzan-
schluss, USB, Fingerkontakt, Prüfsonde
P1, Prüfdose)
Messkategorie 250 V CAT II
Verschmutzungsgrad 2
Sicherheitsabschaltung bei Differenzstrom des Prüflings > 10 mA,
Abschaltzeit < 100 ms,
umschaltbar auf > 30 mA
bei Sondenstrom während:
– Ableitstrommessung > 10 mA~/< 5 ms
– Schutzleiterwiderstandsmessung:
> 250 mA~/< 1 ms
Schmelzsicherungen Netzsicherungen:
Sondensicherung:
SECUTEST B
Elektromagnetische Verträglichkeit
Produktnorm DIN EN 61326-1
Störaussendung
EN 55011
Störfestigkeit
EN 61000-4-2 Kontakt/Luft - 4 kV/8 kV
EN 61000-4-3 3 V/m bzw. 1 V/m
EN 61000-4-4
EN 61000-4-5 1 kV bzw. 2 kV
EN 61000-4-6
EN 61000-4-11 0,5/1/25 Perioden
Datenschnittstelle USB
Typ USB-Slave für PC-Anbindung
Typ 2 x USB-Master, für externe Tastatur,
für Barcodeleser,
für USB-Stick zur Datensicherung,
für Drucker
Mechanischer Aufbau
Anzeige 4,3"-Mehrfachanzeige (9,7 x 5,5 cm)
hinterleuchtet,
480 x 272 Punkte
bei 24 Bit Farbtiefe (True Color)
Abmessungen BxHxT: 295 mm x 145 mm x 150 mm
Höhe mit Griff 170 mm
Gewicht ca. 2,5 kg
Schutzart Gehäuse: IP 40,
Prüfdose: IP 20 nach DIN VDE 0470 Teil 1/
EN 60529,
Tabellenauszug zur Bedeutung des IP-Codes
IP XY Schutz gegen Eindringen
(1. Ziffer X) von festen Fremdkörpern
 12,5 mm 
2
 1,0 mm 
4
2 x 500 V/16 A FF
250 V/250 mA MT
10: zusätzlich
ASE
1 x 500 V/16 A FF
Prüfwert Bewertungskriterium
1 kV
3 V/m
250 Perioden
IP XY Schutz gegen Eindringen
(2. Ziffer Y) von Wasser
0 nicht geschützt
0 nicht geschützt
GMC-I Messtechnik GmbH
Klasse
B
A
A
B
A
A
A
C
