4

Inbetriebnahme

4.1 Anschließen des Prüfgeräts an das Netz
➭ Netznennwerte (Nenngebrauchsbereiche) siehe Kapitel 12.
➭ Schließen Sie das Prüfgerät mit dem Kaltgerätestecker an das
Prüfgerät und den Netzanschlussstecker an das Netz an. Die
Schalterstellung des Funktionsschalters ist beliebig.
Wenn keine Netzsteckdose (Schutzkontaktsteckdose) oder
nur ein Drehstromanschluss zur Verfügung steht, können Sie
den Anschluss von Außenleiter, Neutralleiter und Schutzleiter
mithilfe der Kupplungssteckdose herstellen. Sie hat 3 fest an-
geschlossene Zuleitungen und ist Bestandteil des als Zubehör
lieferbaren Kabelsets KS13.
!
Achtung!
Sofern kein Anschluss über eine Schutzkontaktsteck-
dose möglich ist: Schalten Sie zuerst das Netz frei.
Verbinden Sie anschließend die Zuleitungen der Kupp-
lungssteckdose über Abgreifklemmen mit den Netzan-
schlüssen wie im Bild dargestellt.
Eine Trennung vom Versorgungsnetz erfolgt ausschließ-
lich über den Netzstecker.

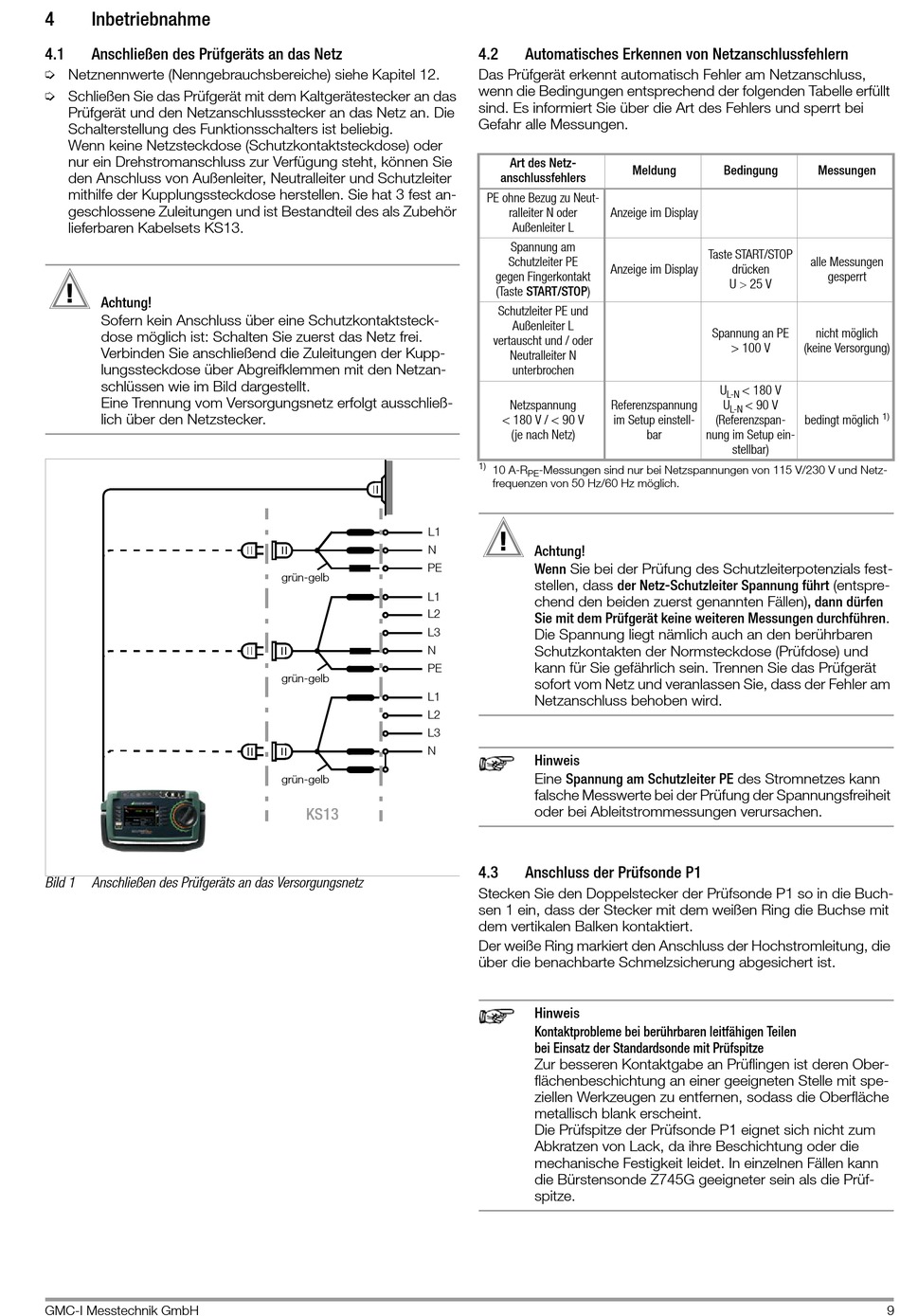

Bild 1 Anschließen des Prüfgeräts an das Versorgungsnetz
GMC-I Messtechnik GmbH
L1
N
PE
grün-gelb
L1
L2
L3
N
PE
grün-gelb
L1
L2
L3
N
grün-gelb
KS13
4.2

Automatisches Erkennen von Netzanschlussfehlern

Das Prüfgerät erkennt automatisch Fehler am Netzanschluss,
wenn die Bedingungen entsprechend der folgenden Tabelle erfüllt
sind. Es informiert Sie über die Art des Fehlers und sperrt bei
Gefahr alle Messungen.
Art des Netz-
Meldung
anschlussfehlers
PE ohne Bezug zu Neut-
ralleiter N oder Anzeige im Display
Außenleiter L
Spannung am
Schutzleiter PE
Anzeige im Display
gegen Fingerkontakt
(Taste START/STOP)
Schutzleiter PE und
Außenleiter L
vertauscht und / oder
Neutralleiter N
unterbrochen
Netzspannung Referenzspannung
< 180 V / < 90 V im Setup einstell-
(je nach Netz) bar
1)
10 A-R -Messungen sind nur bei Netzspannungen von 115 V/230 V und Netz-
PE
frequenzen von 50 Hz/60 Hz möglich.
!
Achtung!
Wenn Sie bei der Prüfung des Schutzleiterpotenzials fest-
stellen, dass der Netz-Schutzleiter Spannung führt (entspre-
chend den beiden zuerst genannten Fällen), dann dürfen
Sie mit dem Prüfgerät keine weiteren Messungen durchführen.
Die Spannung liegt nämlich auch an den berührbaren
Schutzkontakten der Normsteckdose (Prüfdose) und
kann für Sie gefährlich sein. Trennen Sie das Prüfgerät
sofort vom Netz und veranlassen Sie, dass der Fehler am
Netzanschluss behoben wird.
Hinweis
Eine Spannung am Schutzleiter PE des Stromnetzes kann
falsche Messwerte bei der Prüfung der Spannungsfreiheit
oder bei Ableitstrommessungen verursachen.
4.3 Anschluss der Prüfsonde P1
Stecken Sie den Doppelstecker der Prüfsonde P1 so in die Buch-
sen 1 ein, dass der Stecker mit dem weißen Ring die Buchse mit
dem vertikalen Balken kontaktiert.
Der weiße Ring markiert den Anschluss der Hochstromleitung, die
über die benachbarte Schmelzsicherung abgesichert ist.
Hinweis
Kontaktprobleme bei berührbaren leitfähigen Teilen
bei Einsatz der Standardsonde mit Prüfspitze
Zur besseren Kontaktgabe an Prüflingen ist deren Ober-
flächenbeschichtung an einer geeigneten Stelle mit spe-
ziellen Werkzeugen zu entfernen, sodass die Oberfläche
metallisch blank erscheint.
Die Prüfspitze der Prüfsonde P1 eignet sich nicht zum
Abkratzen von Lack, da ihre Beschichtung oder die
mechanische Festigkeit leidet. In einzelnen Fällen kann
die Bürstensonde Z745G geeigneter sein als die Prüf-
spitze.
Bedingung Messungen
Taste START/STOP
alle Messungen
drücken
gesperrt
U  25 V
Spannung an PE nicht möglich
> 100 V (keine Versorgung)
U < 180 V
L-N
U < 90 V
L-N
(Referenzspan- bedingt möglich
nung im Setup ein-
stellbar)
1)
