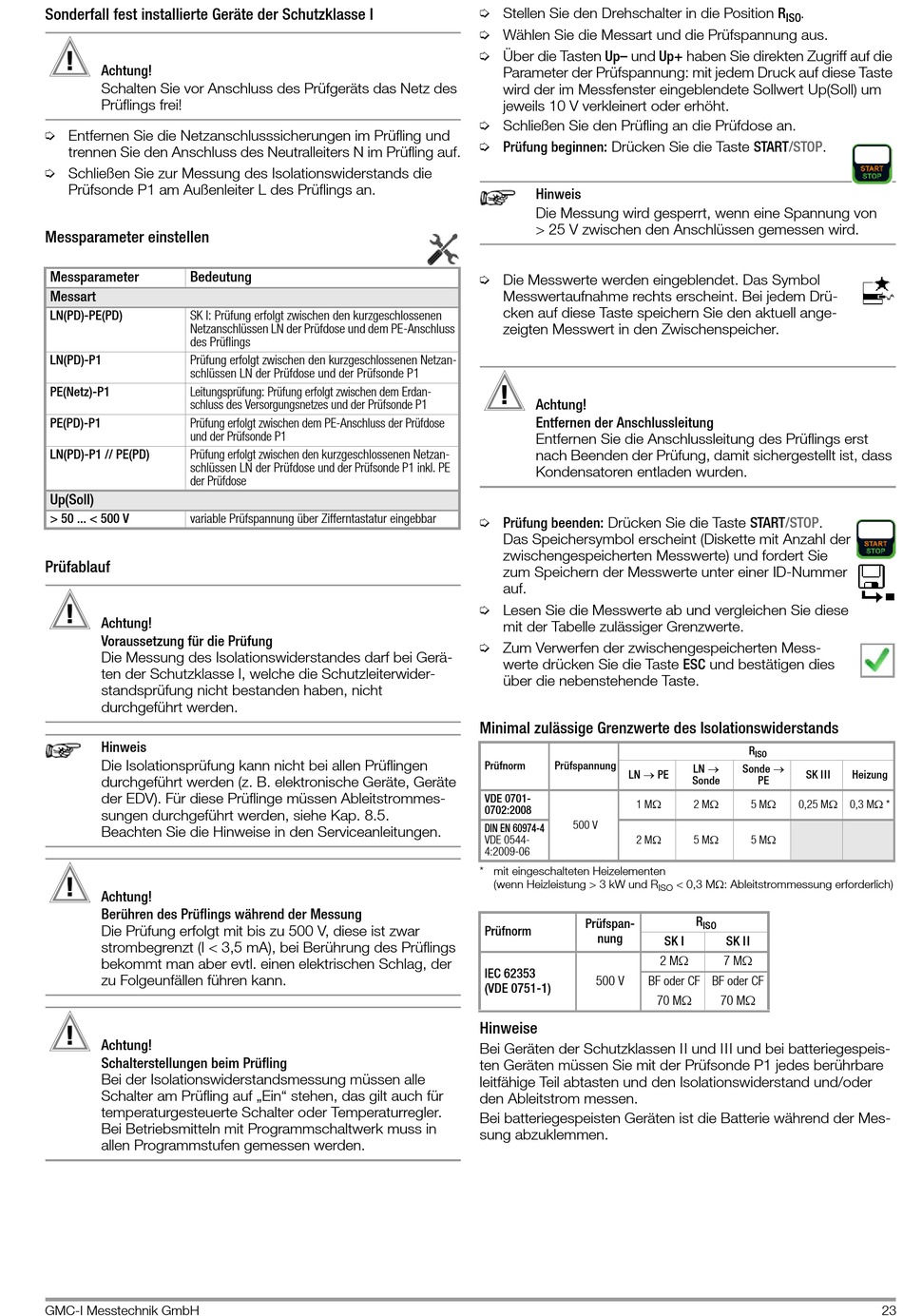

Sonderfall fest installierte Geräte der Schutzklasse I
!
Achtung!
Schalten Sie vor Anschluss des Prüfgeräts das Netz des
Prüflings frei!
➭ Entfernen Sie die Netzanschlusssicherungen im Prüfling und
trennen Sie den Anschluss des Neutralleiters N im Prüfling auf.
➭ Schließen Sie zur Messung des Isolationswiderstands die
Prüfsonde P1 am Außenleiter L des Prüflings an.
Messparameter einstellen
Messparameter Bedeutung
Messart
LN(PD)-PE(PD) SK I: Prüfung erfolgt zwischen den kurzgeschlossenen
Netzanschlüssen LN der Prüfdose und dem PE-Anschluss
des Prüflings
LN(PD)-P1 Prüfung erfolgt zwischen den kurzgeschlossenen Netzan-
schlüssen LN der Prüfdose und der Prüfsonde P1
PE(Netz)-P1 Leitungsprüfung: Prüfung erfolgt zwischen dem Erdan-
schluss des Versorgungsnetzes und der Prüfsonde P1
PE(PD)-P1 Prüfung erfolgt zwischen dem PE-Anschluss der Prüfdose
und der Prüfsonde P1
LN(PD)-P1 // PE(PD) Prüfung erfolgt zwischen den kurzgeschlossenen Netzan-
schlüssen LN der Prüfdose und der Prüfsonde P1 inkl. PE
der Prüfdose
Up(Soll)
> 50 ... < 500 V variable Prüfspannung über Zifferntastatur eingebbar
Prüfablauf
!
Achtung!
Voraussetzung für die Prüfung
Die Messung des Isolationswiderstandes darf bei Gerä-
ten der Schutzklasse I, welche die Schutzleiterwider-
standsprüfung nicht bestanden haben, nicht
durchgeführt werden.
Hinweis
Die Isolationsprüfung kann nicht bei allen Prüflingen
durchgeführt werden (z. B. elektronische Geräte, Geräte
der EDV). Für diese Prüflinge müssen Ableitstrommes-
sungen durchgeführt werden, siehe Kap. 8.5.
Beachten Sie die Hinweise in den Serviceanleitungen.
!
Achtung!
Berühren des Prüflings während der Messung
Die Prüfung erfolgt mit bis zu 500 V, diese ist zwar
strombegrenzt (I < 3,5 mA), bei Berührung des Prüflings
bekommt man aber evtl. einen elektrischen Schlag, der
zu Folgeunfällen führen kann.
!
Achtung!
Schalterstellungen beim Prüfling
Bei der Isolationswiderstandsmessung müssen alle
Schalter am Prüfling auf „Ein" stehen, das gilt auch für
temperaturgesteuerte Schalter oder Temperaturregler.
Bei Betriebsmitteln mit Programmschaltwerk muss in
allen Programmstufen gemessen werden.
GMC-I Messtechnik GmbH
➭ Stellen Sie den Drehschalter in die Position R
➭ Wählen Sie die Messart und die Prüfspannung aus.
➭ Über die Tasten Up– und Up+ haben Sie direkten Zugriff auf die
Parameter der Prüfspannung: mit jedem Druck auf diese Taste
wird der im Messfenster eingeblendete Sollwert Up(Soll) um
jeweils 10 V verkleinert oder erhöht.
➭ Schließen Sie den Prüfling an die Prüfdose an.
➭ Prüfung beginnen: Drücken Sie die Taste START/STOP.
Hinweis
Die Messung wird gesperrt, wenn eine Spannung von
> 25 V zwischen den Anschlüssen gemessen wird.
➭ Die Messwerte werden eingeblendet. Das Symbol
Messwertaufnahme rechts erscheint. Bei jedem Drü-
cken auf diese Taste speichern Sie den aktuell ange-
zeigten Messwert in den Zwischenspeicher.
!
Achtung!
Entfernen der Anschlussleitung
Entfernen Sie die Anschlussleitung des Prüflings erst
nach Beenden der Prüfung, damit sichergestellt ist, dass
Kondensatoren entladen wurden.
➭ Prüfung beenden: Drücken Sie die Taste START/STOP.
Das Speichersymbol erscheint (Diskette mit Anzahl der
zwischengespeicherten Messwerte) und fordert Sie
zum Speichern der Messwerte unter einer ID-Nummer
auf.
➭ Lesen Sie die Messwerte ab und vergleichen Sie diese
mit der Tabelle zulässiger Grenzwerte.
➭ Zum Verwerfen der zwischengespeicherten Mess-
werte drücken Sie die Taste ESC und bestätigen dies
über die nebenstehende Taste.
Minimal zulässige Grenzwerte des Isolationswiderstands
Prüfnorm Prüfspannung
LNPE
VDE 0701-
1 M
0702:2008
500 V
DIN EN 60974-4
VDE 0544- 2 M
4:2009-06
* mit eingeschalteten Heizelementen
(wenn Heizleistung > 3 kW und R
Prüfspan-
Prüfnorm
nung
IEC 62353
500 V BF oder CF BF oder CF
(VDE 0751-1)
Hinweise
Bei Geräten der Schutzklassen II und III und bei batteriegespeis-
ten Geräten müssen Sie mit der Prüfsonde P1 jedes berührbare
leitfähige Teil abtasten und den Isolationswiderstand und/oder
den Ableitstrom messen.
Bei batteriegespeisten Geräten ist die Batterie während der Mes-
sung abzuklemmen.
.
ISO
R
ISO
LN Sonde
SK III
Sonde PE
2 M 5 M 0,25 M
5 M 5 M
< 0,3 M: Ableitstrommessung erforderlich)
ISO
R
ISO
SK I SK II
2 M 7 M
70 M 70 M
Heizung
0,3 M *
