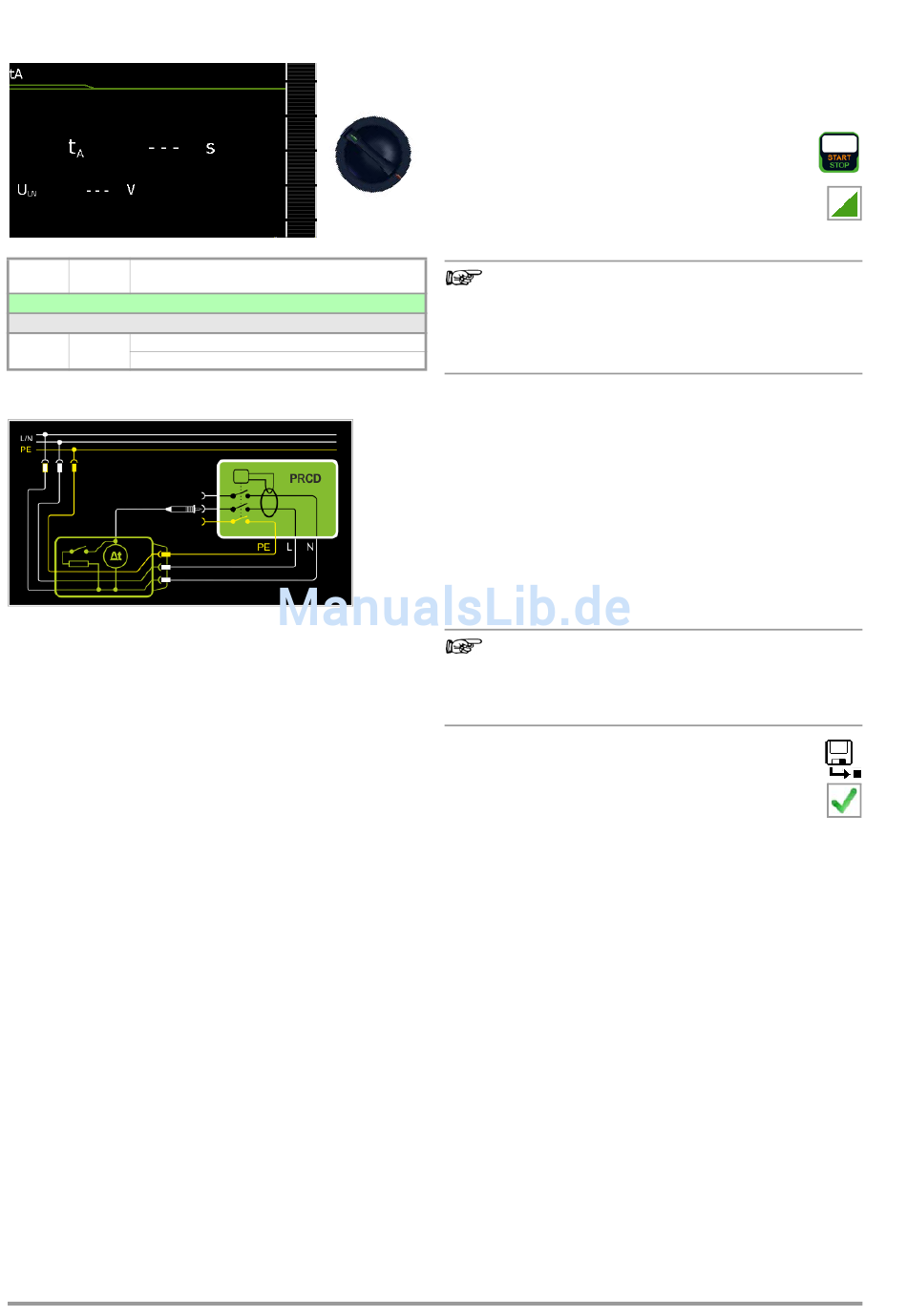

8.8 Messung der Auslösezeit von Fehlerstrom-Schutzschal-
tungen des Typs PRCD – tA
Schalter- Mess- Messfunktionen
stellung variante
Einzelmessungen Schalterstellungen grüne Drehschalterebene
Messungen an Prüflingen bei Netzspannung
t ta
A
U
LN
Prinzipschaltbild
Definition
Gemäß DIN VDE 0100 Teil 610:2004 ist nachzuweisen, dass der
Fehlerstrom-Schutzschalter beim Nennfehlerstrom innerhalb
400 ms (1000 ms bei selektiven Fehlerstrom-Schutzschaltern)
auslöst.
PRCD ortsveränderliche (portable) Fehlerstromschutzeinrichtung
(nur solche, deren Schutzleiter nicht abgeschaltet wird)
Anwendung
Der zu prüfende PRCD wird in die Prüfdose des Prüfgeräts
gesteckt. Zur Auslösung des PRCDs muss die Prüfsonde P1
hierzu mit der Phase am PRCD kontaktiert werden. Dies ist übli-
cherweise die linke Buchse.
36
t
A
PRCD-Auslösezeit für 30 mA-PRCD
Netzspannung an der Prüfdose
Prüfablauf
➭ Stellen Sie den Drehschalter in die Position t
➭ Stecken Sie den PRCD in die Prüfdose des Prüfgeräts und
schließen Sie die Prüfsonde an P1 an.
➭ Prüfung beginnen: Drücken Sie die Taste START/STOP.
➭ Bestätigen Sie die Warnung, dass Netzspannung auf
die Prüfdose geschaltet wird.
Jeweils nach Aufforderung sind folgende Schritte durchzuführen:
Hinweis
Bitte achten Sie darauf, dass die Prüfsonde P1 ununter-
brochen vom Zeitpunkt des Einsteckens am PRCD bis zu
dessen Auslösung Kontakt mit der Phase hat. Ein vorge-
zogenes Abziehen der Prüfsonde kann falsche Mess-
werte zurfolge haben
➭ Nach jedem Neuanschluss an das Netz und sobald die erste
Prüfung gestartet wird erfolgt ein Netzanschlusstest.
➭ Falls der Sondentest ergeben hat, dass keine Prüfsonde P1
angeschlossen war: Prüfsonde P1 wie oben angegeben an-
schließen.
➭ Schalten Sie den PRCD innerhalb von 5 s ein bzw. aktivieren
Sie diesen (z. B. Taste Reset am PRCD), damit der PRCD
unter Netzspannung aktiviert werden kann.
➭ Kontaktieren Sie mit der Prüfsonde P1 den Netzleiter L am
PRCD (ggf. durch Ausprobieren ermitteln).
➭ Nach Auslösen des PRCDs wird die Prüfung automatisch be-
endet und die Auslösezeit eingeblendet.
Hinweis
Sofern der PRCD nicht eingeschaltet war oder die Prüf-
sonde P1 mit N statt mit der Phase L des PRCDs kontak-
tiert war erscheint eine Fehlermeldung und im Anzeige-
feld Error.
➭ Das Speichersymbol erscheint und fordert Sie zum
Speichern der Messwerte unter einer ID-Nummer auf.
➭ Zum Verwerfen der zwischengespeicherten Mess-
werte drücken Sie die Taste ESC und bestätigen dies
über die nebenstehende Taste.
.
A
