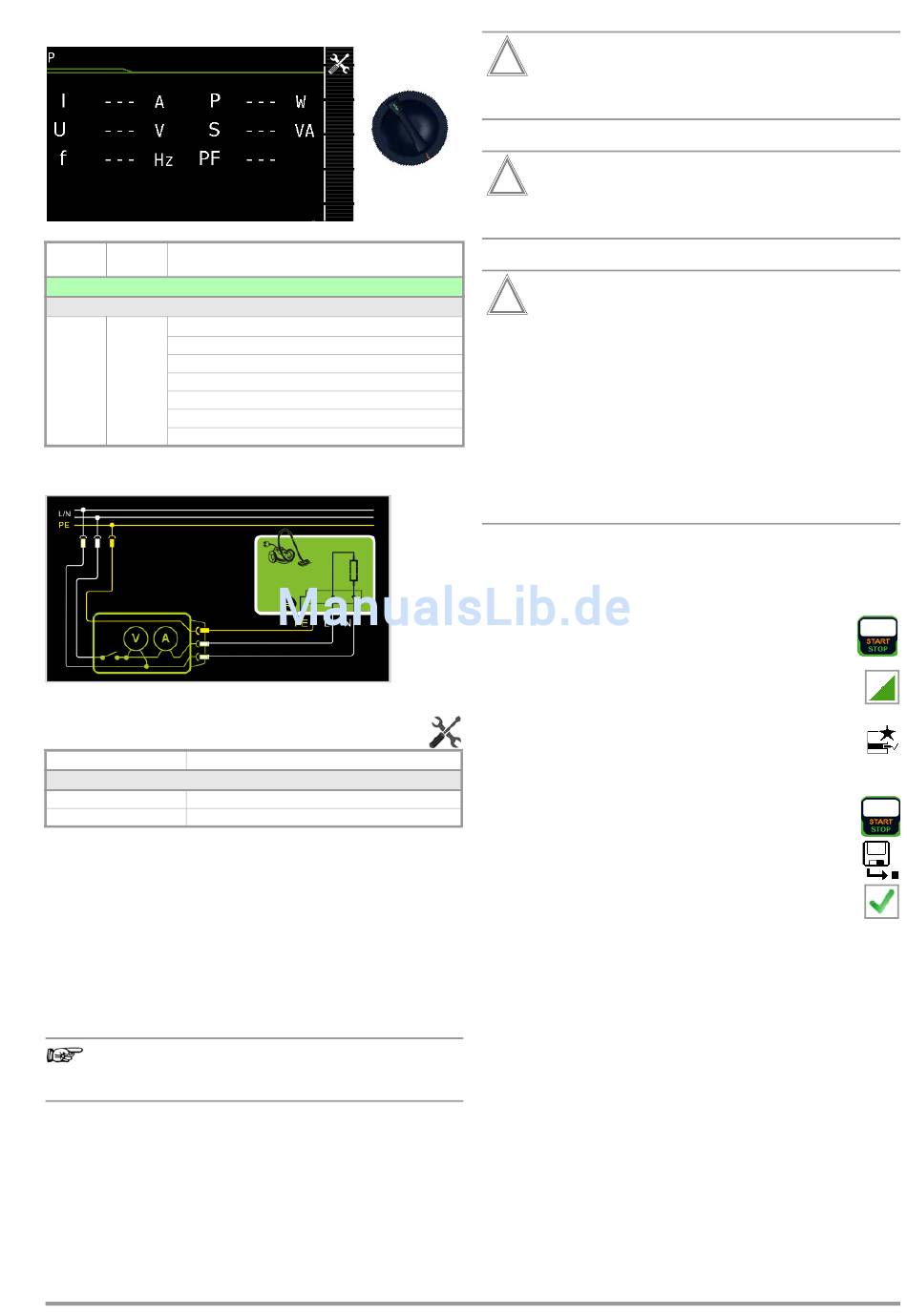

8.9 Funktionstest – P
Schalter- Mess- Messfunktionen
stellung variante
Einzelmessungen Schalterstellungen grüne Drehschalterebene
Messungen an Prüflingen bei Netzspannung
P Funktionstest an der Prüfdose
I
U
f
P
S
PF
Prinzipschaltbild
Messparameter einstellen
Messparameter Bedeutung
Polung
LN Phase L – Neutralleiter N
NL Neutralleiter N – Phase L
Über die eingebaute Prüfsteckdose kann der Prüfling einem
Funktionstest mit Netzspannung unterzogen werden.
Der Prüfling wird automatisch auf Kurzschluss getestet. Die Prüf-
dose wird auf Netzdose umgeschaltet.
Außer in dieser Schalterstellung kann der Funktionstest unmittel-
bar nach einer bestandenen Sicherheitsprüfung zu einer ausge-
wählten Norm durchgeführt werden (nicht möglich bei Geräten
der Schutzklasse III).
Hinweis
Der Funktionstest kann nur für Prüflinge durchgeführt
werden, die an der Prüfsteckdose angeschlossen sind.
GMC-I Messtechnik GmbH
P
Strom zwischen L und N
Spannung zwischen L und N
Frequenz
Wirkeistung
Scheinleistung
Leistungsfaktor
Prüfablauf
!
Achtung!
Der Funktionstest ist nur erlaubt, wenn der Prüfling
die Sicherheitsprüfung bestanden hat.
!
Achtung!
Zum Schalten von Lasten siehe Sicherheitshinweise auf
Seite 7.
!
Achtung!
Beginn Funktionstest
Aus Sicherheitsgründen muss der Prüfling vor dem Start
des Funktionstests ausgeschaltet werden. Dadurch soll
verhindert werden, dass ein Prüfling, von dem bei Be-
trieb eine Gefahr ausgehen kann, z. B. eine Kreissäge
oder ein Trennschleifer, versehentlich eingeschaltet wird.
Ende Funktionstest
Nach Abschluss des Funktionstests müssen Prüflinge –
besonders solche mit relativ hoher Induktivität – über ihre
eigenen Schalter ausgeschaltet werden.
➭ Stellen Sie den Drehschalter in die Position P.
➭ Schließen Sie den Prüfling über seinen Netzstecker an die
Prüfdose des Prüfgeräts an.
➭ Prüfung beginnen: Drücken Sie die Taste START/STOP.
➭ Bestätigen Sie die Warnung, dass Netzspannung auf
die Prüfdose geschaltet wird.
➭ Die Messwerte werden eingeblendet. Das Symbol
Messwertaufnahme rechts erscheint. Bei jedem Drü-
cken auf diese Taste speichern Sie den aktuell ange-
zeigten Messwert in den Zwischenspeicher.
➭ Prüfung beenden: Drücken Sie die Taste START/STOP.
Das Speichersymbol erscheint (Diskette mit Anzahl der
zwischengespeicherten Messwerte) und fordert Sie
zum Speichern der Messwerte unter einer ID-Nummer
auf.
➭ Zum Verwerfen der zwischengespeicherten Mess-
werte drücken Sie die Taste ESC und bestätigen dies
über die nebenstehende Taste.
37
