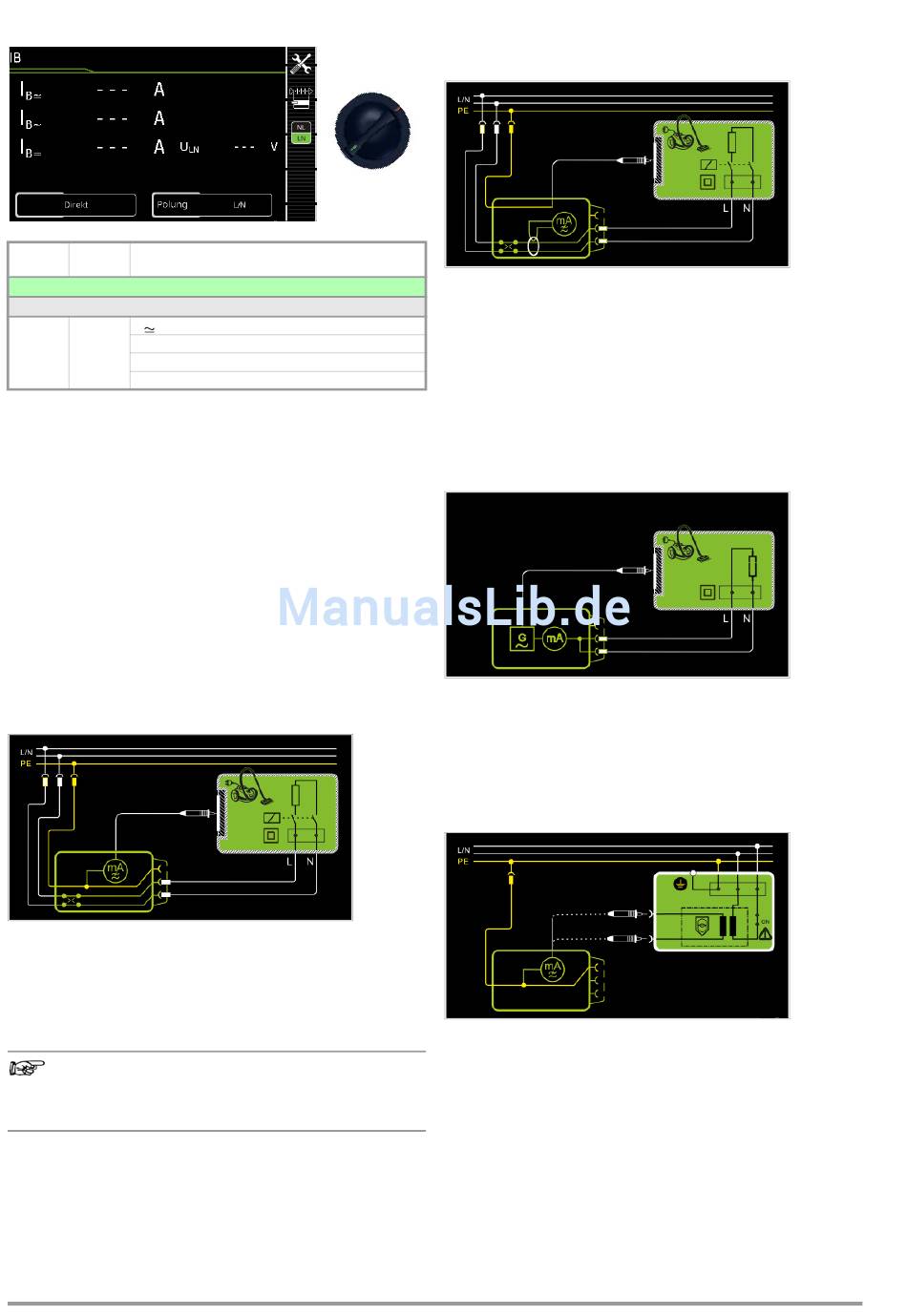

8.6 Berührungsstrom – IB
Schalter- Mess- Messfunktionen
stellung variante
Einzelmessungen Schalterstellungen grüne Drehschalterebene
Messungen an Prüflingen bei Netzspannung
I I
B
B
Direkt
I
B~
Differentiell
I
Alternativ B=
U
LN
Anwendung
Achten Sie darauf, dass die abgetasteten Teile nicht zufällig geer-
det sind.
Definition
Strom, der von Gehäuseteilen, die nicht mit dem Schutzleiter ver-
bunden sind, durch eine von außen anliegende leitfähige Verbin-
dung, zur Erde oder einem anderen Teil des Gehäuses fließt. Der
Stromfluss über den Schutzleiter ist in diesem Fall ausgenommen.
Folgende Bezeichnungen sind ebenfalls üblich:
Gehäuse-Ableitstrom, Sondenstrom
Direktes Messverfahren:
Anschluss Netzstecker Prüfling an Prüfdose
Prüfsonde P1 an Anschlüsse P1
Bild 1/4: Der Prüfling wird mit Netzspannung betrieben. Gemes-
sen wird der über berührbare, leitfähige Teile, über die Sonde zum
Schutzleiter abfließende Strom. Die Messungen müssen über
beide Anschlusspolaritäten des Netzsteckers durchgeführt wer-
den. Die Umschaltung erfolgt über die Taste NL/LN. Gemessen
wird der Effektiv-, der AC- oder der DC-Anteil des Stroms.
Hinweis
zu Prüflingen der Schutzklasse I:
Teile können geerdet sein oder nicht.
Zufällige Erdungen gibt es nur im Fehlerfall.
28
I
B
Berührungsstrom effektiv
Wechselstromanteil
Gleichstromanteil
Prüfspannung
Differenzstromverfahren:
Anschluss Netzstecker Prüfling an Prüfdose,
Prüfsonde P1 an Anschlüsse P1
Bild 2/4: Der Prüfling (SK2) wird mit Netzspannung betrieben.
Gemessen wird der Differenzstrom der über die beiden Netzleiter
fließt (Prinzip Zangenstrommessung). Die Messungen müssen
über beide Anschlusspolaritäten des Netzsteckers durchgeführt
werden. Die Umschaltung erfolgt über die Taste NL/LN. Gemessen
wird der AC-Anteil des Stroms. Mit der Prüfsonde P1 müssen die
berührbaren leitfähigen Teile kontaktiert werden.
Alternatives Messverfahren (Ersatz-Ableitstrom):
Anschluss Netzstecker Prüfling an Prüfdose,
Prüfsonde P1 an Anschlüsse P1
Bild 3/4: Der Ableitstrom wird nach Aufschalten der Prüfspannung
zwischen den kurzgeschlossenen Netzleitern L-N (Anschlussste-
cker Prüfling) und berührbaren leitfähigen Teilen (Sondenkontakt)
gemessen. Gemessen wird der Effektiv-, der AC- oder der DC-
Anteil des Stroms.
Direktes Messverfahren bei fest installierten Prüflingen
Bild 4/4: Der Prüfling wird mit Netzspannung aus einer Festinstal-
lation betrieben. Der Ableitstrom wird nacheinander zwischen
dem Schutzleiter des Netzes und den Ausgangsbuchsen einer
Schutzkleinspannungsversorgung am Prüfling mithilfe der Prüf-
sonde gemessen. Weiterhin müssen berührbare, leitfähige Teile,
die nicht mit dem Gehäuse verbunden sind, kontaktiert werden.
