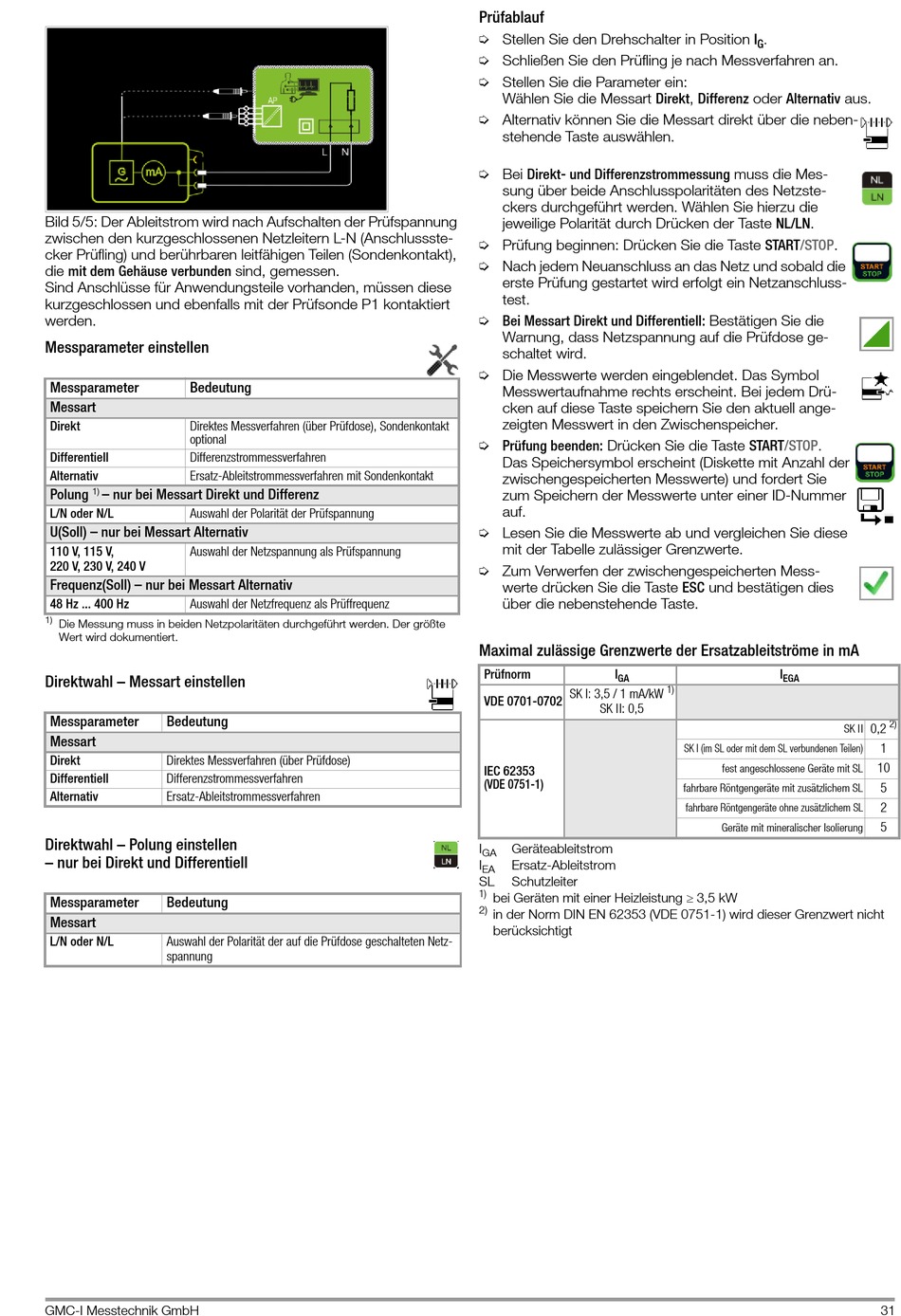

Gossen MetraWatt SECUTEST Base Bedienungsanleitung Seite 31

Bild 5/5: Der Ableitstrom wird nach Aufschalten der Prüfspannung
zwischen den kurzgeschlossenen Netzleitern L-N (Anschlussste-
cker Prüfling) und berührbaren leitfähigen Teilen (Sondenkontakt),
die mit dem Gehäuse verbunden sind, gemessen.
Sind Anschlüsse für Anwendungsteile vorhanden, müssen diese
kurzgeschlossen und ebenfalls mit der Prüfsonde P1 kontaktiert
werden.
Messparameter einstellen
Messparameter Bedeutung
Messart
Direkt Direktes Messverfahren (über Prüfdose), Sondenkontakt
optional
Differentiell Differenzstrommessverfahren
Alternativ Ersatz-Ableitstrommessverfahren mit Sondenkontakt
1)
Polung – nur bei Messart Direkt und Differenz
L/N oder N/L Auswahl der Polarität der Prüfspannung
U(Soll) – nur bei Messart Alternativ
110 V, 115 V, Auswahl der Netzspannung als Prüfspannung
220 V, 230 V, 240 V
Frequenz(Soll) – nur bei Messart Alternativ
48 Hz ... 400 Hz Auswahl der Netzfrequenz als Prüffrequenz
1)
Die Messung muss in beiden Netzpolaritäten durchgeführt werden. Der größte
Wert wird dokumentiert.
Direktwahl – Messart einstellen
Messparameter Bedeutung
Messart
Direkt Direktes Messverfahren (über Prüfdose)
Differentiell Differenzstrommessverfahren
Alternativ Ersatz-Ableitstrommessverfahren
Direktwahl – Polung einstellen
– nur bei Direkt und Differentiell
Messparameter Bedeutung
Messart
L/N oder N/L Auswahl der Polarität der auf die Prüfdose geschalteten Netz-
spannung
GMC-I Messtechnik GmbH
Prüfablauf
➭ Stellen Sie den Drehschalter in Position I
➭ Schließen Sie den Prüfling je nach Messverfahren an.
➭ Stellen Sie die Parameter ein:
Wählen Sie die Messart Direkt, Differenz oder Alternativ aus.
➭ Alternativ können Sie die Messart direkt über die neben-
stehende Taste auswählen.
➭ Bei Direkt- und Differenzstrommessung muss die Mes-
sung über beide Anschlusspolaritäten des Netzste-
ckers durchgeführt werden. Wählen Sie hierzu die
jeweilige Polarität durch Drücken der Taste NL/LN.
➭ Prüfung beginnen: Drücken Sie die Taste START/STOP.
➭ Nach jedem Neuanschluss an das Netz und sobald die
erste Prüfung gestartet wird erfolgt ein Netzanschluss-
test.
➭ Bei Messart Direkt und Differentiell: Bestätigen Sie die
Warnung, dass Netzspannung auf die Prüfdose ge-
schaltet wird.
➭ Die Messwerte werden eingeblendet. Das Symbol
Messwertaufnahme rechts erscheint. Bei jedem Drü-
cken auf diese Taste speichern Sie den aktuell ange-
zeigten Messwert in den Zwischenspeicher.
➭ Prüfung beenden: Drücken Sie die Taste START/STOP.
Das Speichersymbol erscheint (Diskette mit Anzahl der
zwischengespeicherten Messwerte) und fordert Sie
zum Speichern der Messwerte unter einer ID-Nummer
auf.
➭ Lesen Sie die Messwerte ab und vergleichen Sie diese
mit der Tabelle zulässiger Grenzwerte.
➭ Zum Verwerfen der zwischengespeicherten Mess-
werte drücken Sie die Taste ESC und bestätigen dies
über die nebenstehende Taste.
Maximal zulässige Grenzwerte der Ersatzableitströme in mA
Prüfnorm I
GA
SK I: 3,5 / 1 mA/kW
VDE 0701-0702
SK II: 0,5
IEC 62353
(VDE 0751-1)
I Geräteableitstrom
GA
I Ersatz-Ableitstrom
EA
SL Schutzleiter
bei Geräten mit einer Heizleistung  3,5 kW
1)
2)
in der Norm DIN EN 62353 (VDE 0751-1) wird dieser Grenzwert nicht
berücksichtigt
.
G
I
EGA
1)
SK I (im SL oder mit dem SL verbundenen Teilen)
fest angeschlossene Geräte mit SL
fahrbare Röntgengeräte mit zusätzlichem SL
fahrbare Röntgengeräte ohne zusätzlichem SL
Geräte mit mineralischer Isolierung
2)
0,2
SK II
1
10
5
2
5
