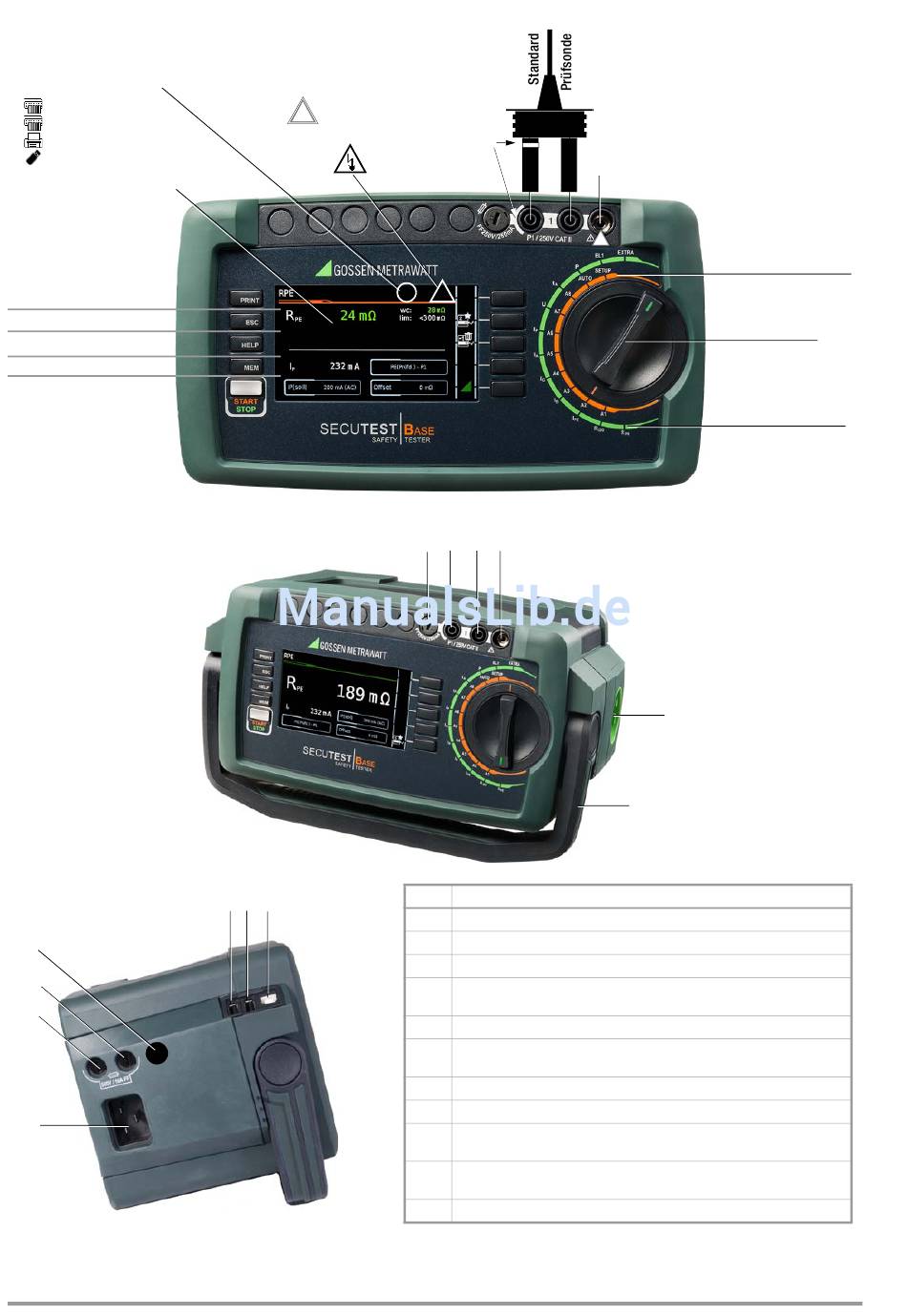

Bedienelemente
Symboleinblendung für die an der
USB-Master-Schnittstelle
angeschlossenen Geräte:
– für Tastatur
– für Scanner
– für Drucker
– für USB-Stick
LC-Anzeigefeld
Festfunktionstasten
PRINT: Drucken über USB
ESC:
Rücksprung
HELP: Hilfebilder
MEM: Datenbank-Funktionen
START: Start/Stopp
– der Einzelmessung
– des Prüfablaufs
Fingerkontakt
Anschlüsse
9
8
7
6
Diese Bedienungsanleitung beschreibt ein Gerät der Softwareversion 1.0.00
2
!
Blitzsignal:
Netz an Prüfdose
10 11
weiß markierter
& abgesicherter
Hochstrompfad
Softkeys
1 2 2 3
Nr. Bedeutung
1 Schmelzsicherung
2 Anschluss für Prüfsonde (P1)
3 Anschluss (Klinkenbuchse) nur für Servicestecker!
4 Normsteckdose (Prüfdose) länderspezifisch
zum Anschluss von Prüflingen
5 Tragegriff und Bügel zur Schrägstellung
6 Buchse für Netzversorgung über Kaltgerätestecker länder-
spezifisch
7 Schmelzsicherung 1 des Netzanschlusses
8 Schmelzsicherung 2 des Netzanschlusses
9 Schmelzsicherung für 10 A-Schutzleiterprüfung
(zusätzlich bei SECUTEST B
10 USB-Master für Anschluss von Tastatur, Barcodescanner*,
Drucker* und USB-Stick
11 USB-Slave für PC-Anschluss
* eine Liste geeigneter Geräte finden Sie im Anhang, siehe Kapitel 14
Anschluss nur
für Servicestecker!
!
Sequenzen A1 ... A8, AUTO
(automatische Prüfabläufe)
Drehschalterebene
Funktions-
drehschalter
Einzelmessungen
Drehschalterebene
4
5
10 und X mit Merkmal G01)
ASE TRA
