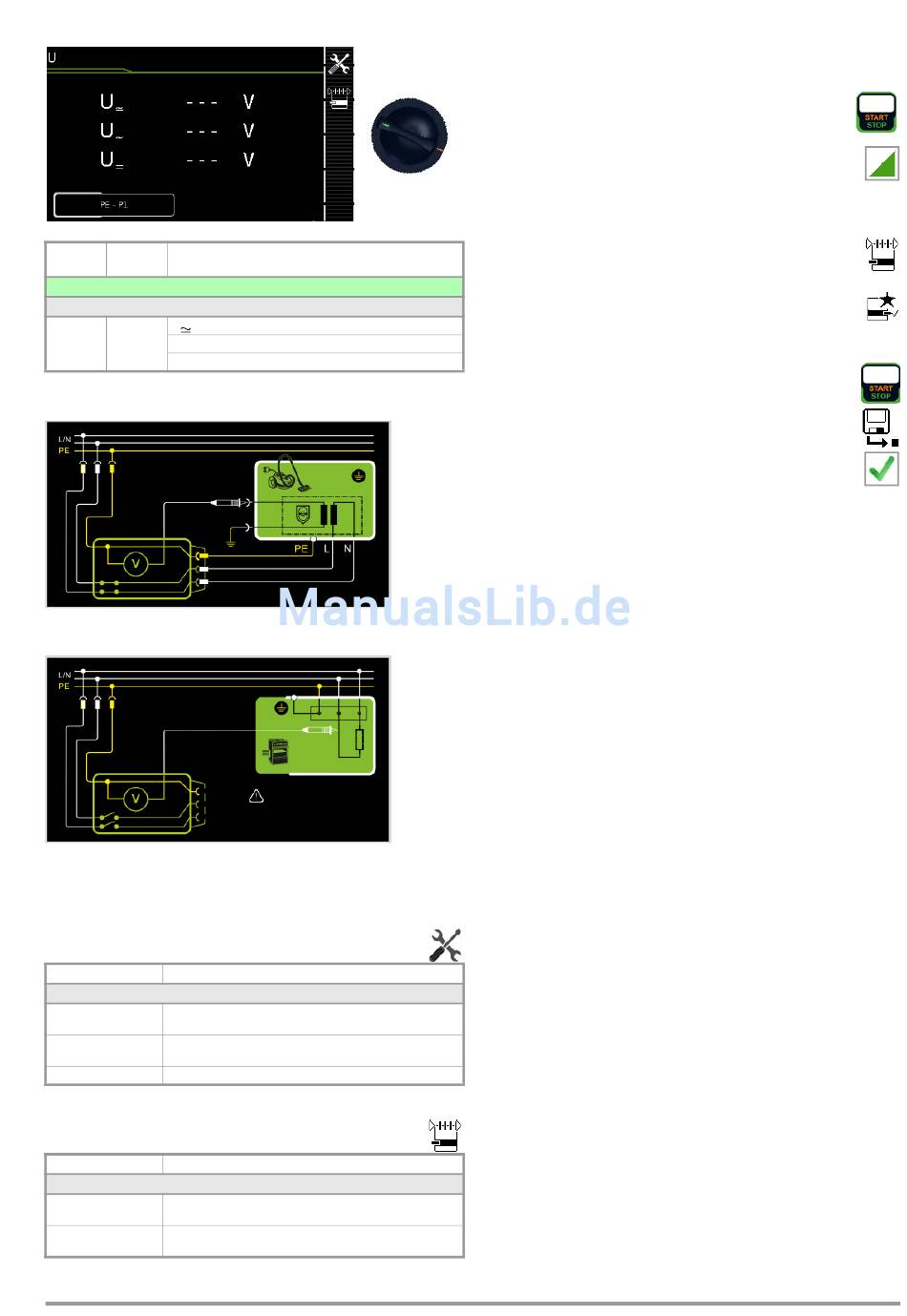

8.7 Sondenspannung – U
Schalter- Mess- Messfunktionen
stellung variante
Einzelmessungen Schalterstellungen grüne Drehschalterebene
Messungen an Prüflingen bei Netzspannung
U U
U
~
U
=
Prinzipschaltbild (Netz auf Prüfdose)
Prinzipschaltbild (fest angeschlossene Prüflinge)
Es können Gleich- Wechsel- und Mischspannungen bis 253 V
gemessen werden. Zwei Anschlussarten stehen zur Auswahl, die
unter Parameter eingestellt werden müssen:
Messparameter einstellen
Messparameter Bedeutung
Messart
PE-P1 Messung von Spannungen mit PE-Bezug Prüfdose bleibt Span-
nungsfrei, z. B. für fest angeschl. Prüflinge
PE-P1 (mit Netz) Messung von Spannungen mit PE-Bezug, Netzspannung wird
auf Prüfdose geschaltet
L/N oder N/L Auswahl der Polarität der Prüfspannung (nur bei PE-P1 mit Netz)
Direktwahl – Messart einstellen
Messparameter Bedeutung
Messart
PE-P1 Messung von Spannungen mit PE-Bezug Prüfdose bleibt Span-
nungsfrei, z. B. für fest angeschl. Prüflinge
PE-P1 (mit Netz) Messung von Spannungen mit PE-Bezug, Netzspannung wird
auf Prüfdose geschaltet
GMC-I Messtechnik GmbH
U
Sondenspannung effektiv
Wechselspannungsanteil
Gleichspannungsanteil
Prüfablauf
➭ Stellen Sie den Drehschalter in die Position U.
➭ Schließen Sie den Prüfling über seinen Netzstecker an die
Prüfdose des Prüfgeräts an.
➭ Prüfung beginnen: Drücken Sie die Taste START/STOP.
➭ PE-P1 (mit Netz): Bestätigen Sie die Warnung, dass
Netzspannung auf die Prüfdose geschaltet wird.
➭ Kontaktieren Sie mit der Prüfsonde P1 den nicht geerdeten
Ausgang der Schutzkleinspannung.
➭ Sie können die Polung über die Direktwahl unmittelbar
vor dem Start der Messung einstellen, ohne in das Para-
metermenü wechseln zu müssen.
➭ Die Messwerte werden eingeblendet. Das Symbol
Messwertaufnahme rechts erscheint. Bei jedem Drü-
cken auf diese Taste speichern Sie den aktuell ange-
zeigten Messwert in den Zwischenspeicher.
➭ Prüfung beenden: Drücken Sie die Taste START/STOP.
Das Speichersymbol erscheint (Diskette mit Anzahl der
zwischengespeicherten Messwerte) und fordert Sie
zum Speichern der Messwerte unter einer ID-Nummer
auf.
➭ Zum Verwerfen der zwischengespeicherten Mess-
werte drücken Sie die Taste ESC und bestätigen dies
über die nebenstehende Taste.
35
