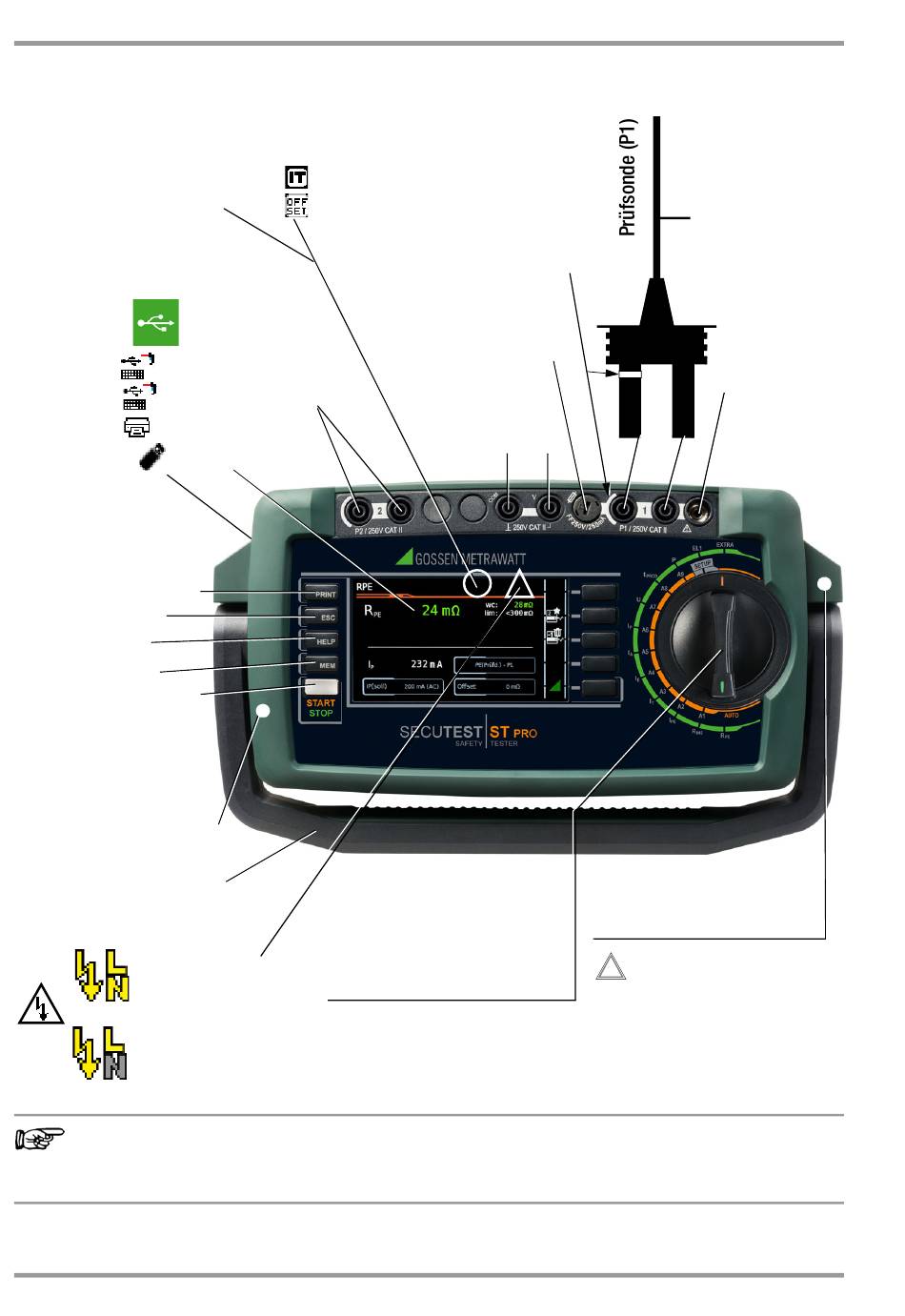

5.4 Bedien- und Anschlussübersicht
Symboleinblendung für die an
der USB-Master-Schnittstelle
angeschlossenen Geräte s. u.
2 USB-Master
– für Tastatur
– für Scanner
– für Drucker
– für USB-Stick
1 USB-Slave
– für PC

Funktionstasten

PRINT: Drucken via USB
ESC: Rücksprung
HELP: Hilfebilder
MEM:Datenbank
START STOP: Start/Stopp
– Einzel-
messung
– Prüfsequenz
Fingerkontakt
Buchse für Netzversor-
gung über Kaltgeräteste-
cker (länderspezifisch)
Tragegriff und Bügel zur
Schrägstellung
Netz an Prüfdose
SFC: Normalzustand
Netz an Prüfdose
SFC: N unterbrochen
Hinweis
Die Ausstattungsmerkmale (z.B. Touch Screen, Bluetooth® usw.) entnehmen Sie
Ihrer Bestellung / Ihrem Prüfgerät und dem Datenblatt.
10
(10) / P und SECULIFE ST
RO
Spezielle Symboleinblendungen:
– Messung am IT-Netz aktiv
– OFFSET für RPE aktiv
Anschlüsse 2.
Prüfsonde (P2, für
1)
2-Pol-Messung)
LC-
Anzeigefeld
Drehschalterebene
Prüfsequenzen A1 ... A9
(Prüfsequenzen nach Norm)
Drehschalterebene
Einzelmessungen
(25)
BASE
weiß/silber markierter &
abgesicherter Hochstrom-
pfad
Sicherungsfach
(Schmelzsicherung des
Sondeneingangs P1)
Spannungs-
messeingänge
orange
grün
1)
(nur Prüfgeräte mit Merkmal H01, z.B. SECUTEST ST PRO)
2)
siehe auch Bedienungsanleitung des Gerätes
Knickschutztülle:
schwarz: max. 16 A
grün:
1)
Softkeys
Drehschalter für
Funktionswahl
Prüfdose (länderspezifisch)
zum Anschluss von Prüf-
lingen
Achtung!
!
Prüfdose führt je nach
Messaufgabe Netzspannung
Gossen Metrawatt GmbH
max. 25 A
Anschluss Span-
nungsversorgung
SECUTEST CLIP
2)
(Z745H)
