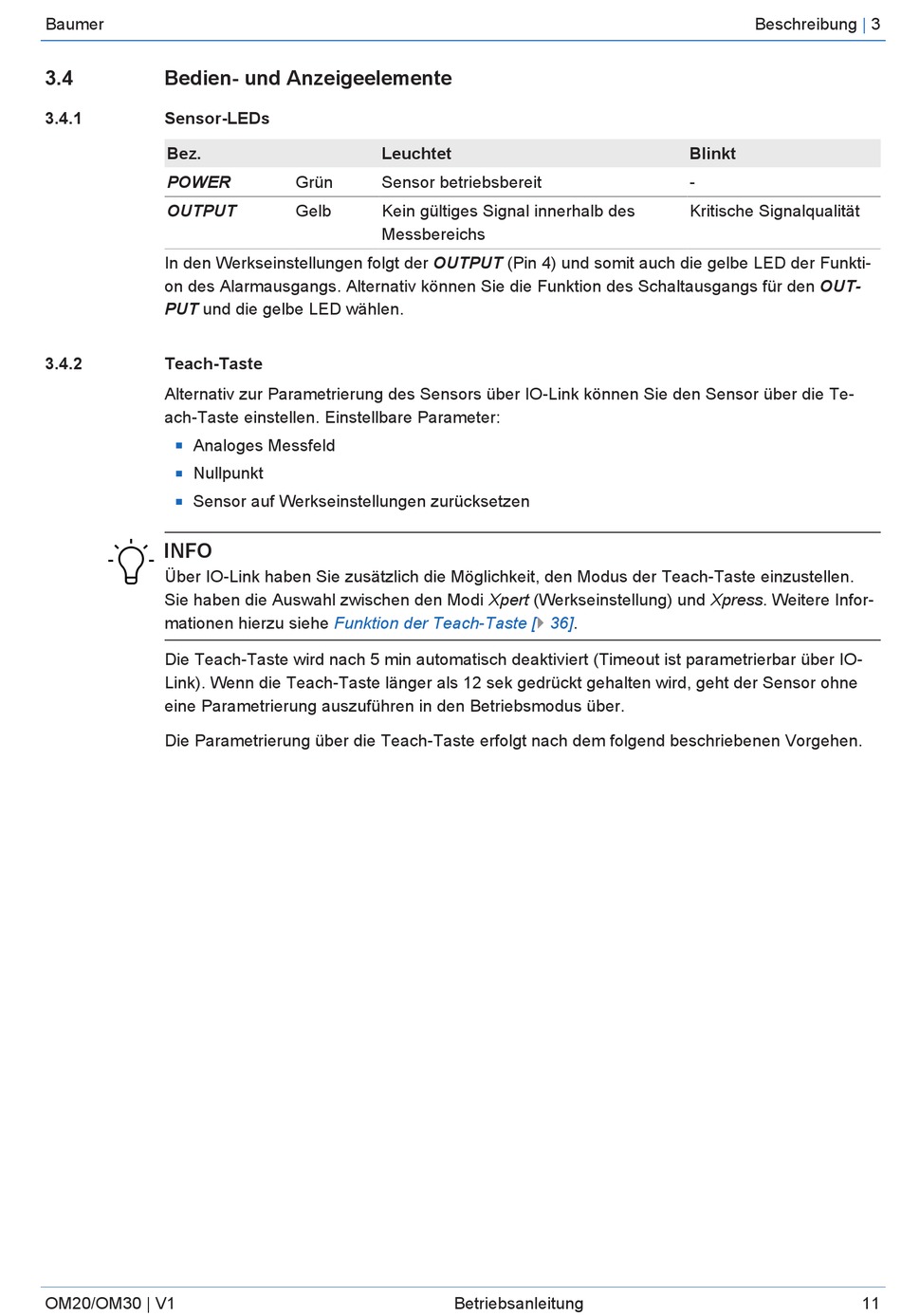

Bedien- Und Anzeigeelemente; Sensor-Leds; Teach-Taste - Baumer OM20 Betriebsanleitung

Baumer
3.4

Bedien- und Anzeigeelemente

3.4.1

Sensor-LEDs

Bez.
POWER
OUTPUT
In den Werkseinstellungen folgt der OUTPUT (Pin 4) und somit auch die gelbe LED der Funkti-
on des Alarmausgangs. Alternativ können Sie die Funktion des Schaltausgangs für den OUT-
PUT und die gelbe LED wählen.
3.4.2

Teach-Taste

Alternativ zur Parametrierung des Sensors über IO-Link können Sie den Sensor über die Te-
ach-Taste einstellen. Einstellbare Parameter:
Analoges Messfeld
n
Nullpunkt
n
Sensor auf Werkseinstellungen zurücksetzen
n
INFO
Über IO-Link haben Sie zusätzlich die Möglichkeit, den Modus der Teach-Taste einzustellen.
Sie haben die Auswahl zwischen den Modi Xpert (Werkseinstellung) und Xpress. Weitere Infor-
mationen hierzu siehe
Die Teach-Taste wird nach 5 min automatisch deaktiviert (Timeout ist parametrierbar über IO-
Link). Wenn die Teach-Taste länger als 12 sek gedrückt gehalten wird, geht der Sensor ohne
eine Parametrierung auszuführen in den Betriebsmodus über.
Die Parametrierung über die Teach-Taste erfolgt nach dem folgend beschriebenen Vorgehen.
OM20/OM30 | V1
Leuchtet
Grün Sensor betriebsbereit
Gelb Kein gültiges Signal innerhalb des
Messbereichs
Funktion der Teach-Taste
Betriebsanleitung
Blinkt
-
Kritische Signalqualität
[} 36].
Beschreibung | 3
11
