9.2.9

Flex Mount: Montagewinkel kompensieren

INFO
Die Funktion Flex Mount steht Ihnen ausschliesslich im Höhenmodus zur Verfügung (siehe
Sensor ausrichten (Höhen- und Distanzmodus)
Mit der Funktion Flex Mount können Sie Montagewinkel bis zu ±30° kompensieren. Das ist
notwendig, sofern eine 90°-Montage zwischen Sensor und Referenzfläche nicht möglich ist
oder der Hintergrund des Messobjekts ausgeblendet werden soll. Dabei werden Neigungs-
winkel und Distanz zur Referenzfläche automatisch gemessen und im Sensor gespeichert.
So kann das Koordinatensystem korrekt durch die Software gedreht werden. Das Profil des
Messobjektes wird dabei so bestimmt, als wenn die Ausrichtung des Sensors zur Referenz-
fläche normal (90°) wäre.
Bei der gewinkelten Montage verschiebt sich der Referenzpunkt (RP) der K-Achse aus der
Mitte des Messfelds bzw. der roten sichtbaren Laserlinie. Durch das Abwinkeln des Sensors
sind die beiden Teilstücke des Messfelds (Messfeldbreite links (Bereich A) und Messfeldbrei-
te rechts (Bereich B)) nicht mehr gleich gross.

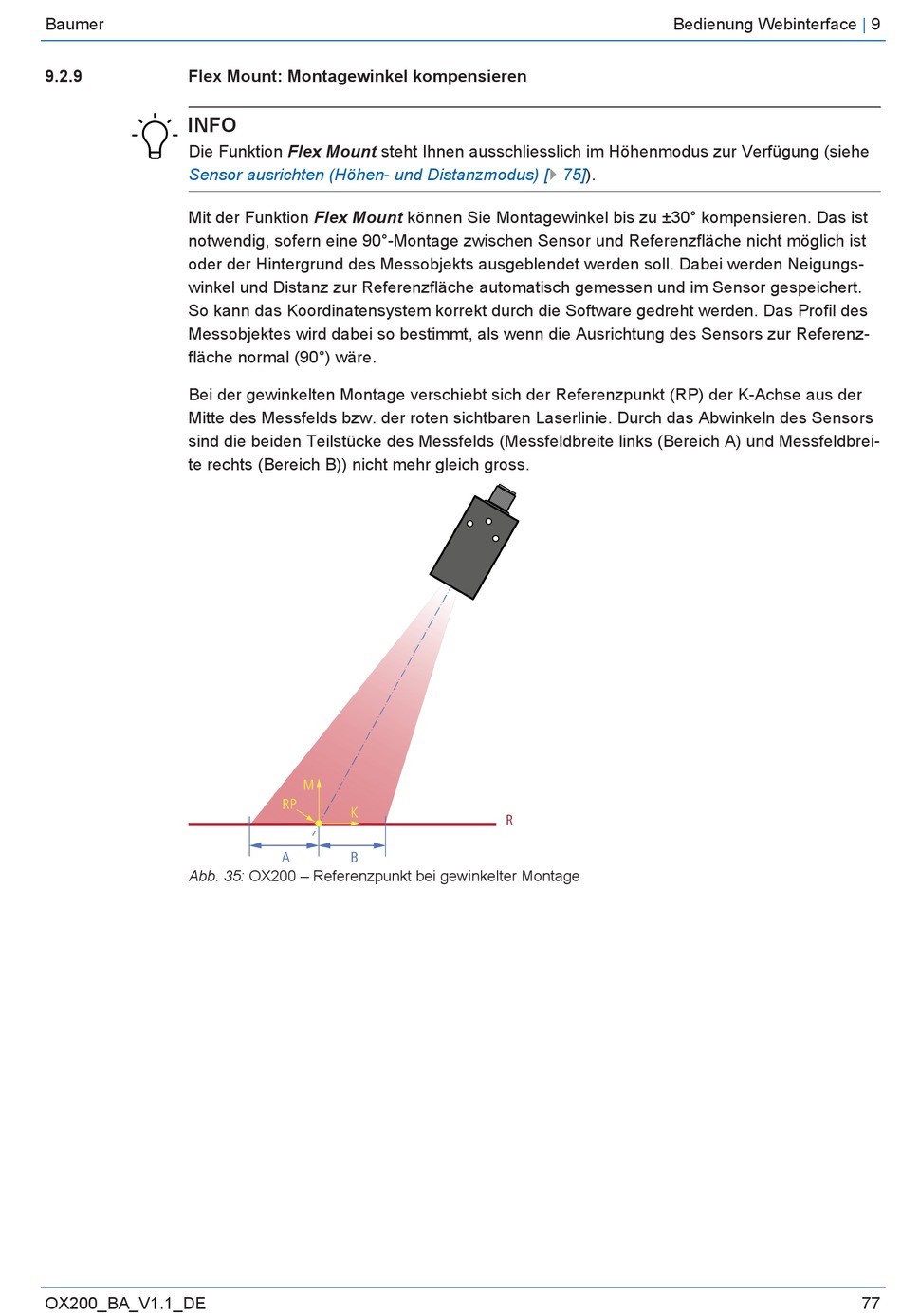

Abb. 35: OX200 – Referenzpunkt bei gewinkelter Montage
OX200_BA_V1.1_DE
Bedienung Webinterface
[} 75]).
