Anwendung EMV-gemäßer Kabel
Um die EMV-Immunität der Steuerkabel und die
EMV-Emission von den Motorkabeln zu optimieren,
empfiehlt sich die Verwendung abgeschirmter Kabel.
Die Fähigkeit eines Kabels, ein- und ausstrahlende
elektrische Störungen zu reduzieren, hängt von
derÜbertragungs-Impedanz (Z
mung von Kabeln ist normalerweise dafür ausgelegt,
die Übertragung elektrischer Störungen zu vermin-
dern, wobei eine Abschirmung mit einer geringen Z
wirksamer als eine Abschirmung mit einer höheren
Z ist.
T
Z wird von den Kabelherstellern selten angegeben;
T
durch Sichtprüfung und Beurteilung der physikalis-
46
) ab. Die Abschir-
T
T
MG.28.E5.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
®
VLT Serie 2800
chen Eigenschaften des Kabels kann Z
oftmals geschätzt werden.

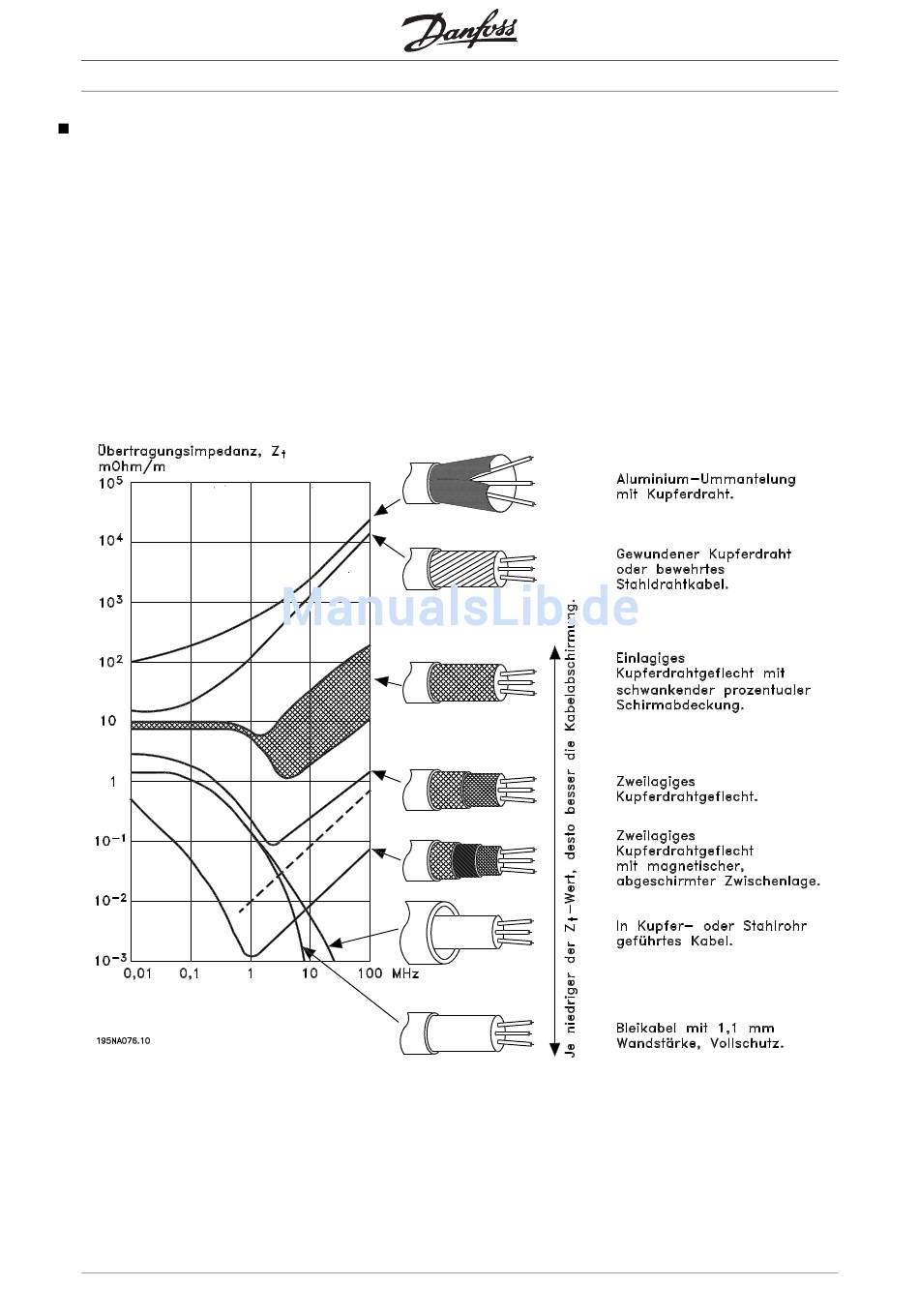

Z kann aufgrund folgender Faktoren beurteilt wer-
T
den:
- Übergangswiderstand zwischen den Leitern des
Abschirmmaterials.
- Schirmabdeckung, d.h. die durch den Schirm
abgedeckte physische Fläche des Kabels. Sie
wird häufig als Prozentwert angegeben und sollte
mindestens 85% betragen.
- Art der Abschirmung (geflochten oder verdrillt).
Empfohlen wird eine geflochtene Ausführung
oder ein geschlossenes Rohr.
jedoch
T
