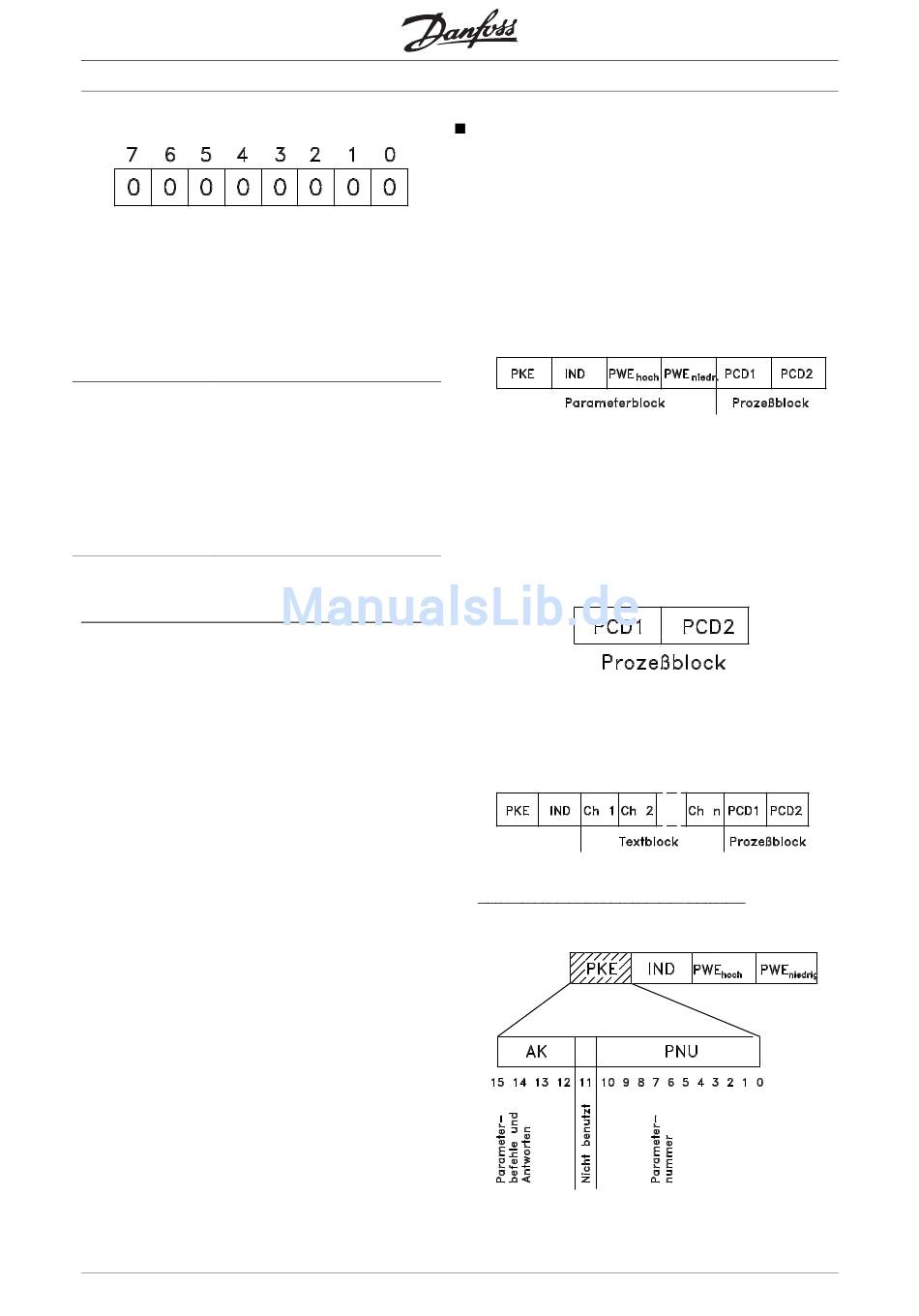

Wenn das erste Byte (02H) empfangen wurde:
BCS = BCC EXOR "erstes Byte"
(EXOR = Exklusiv-Oder-Gatter)
BCS = 0 0 0 0 0 0 0 0
EXOR
1. Byte = 0 0 0 0 0 0 1 0 (02H)
BCC = 0 0 0 0 0 0 1 0
Jedes nachfolgende Byte wird mit BCS EXOR
verknüpft und erzeugt ein neues BCC, z.B.:
BCS = 0 0 0 0 0 0 1 0
EXOR
2. Byte = 1 1 0 1 0 1 1 0 (D6H)
BCC = 1 1 0 1 0 1 0 0
112
®
VLT Serie 2800
Datenbytes
Die Struktur der Datenblöcke hängt von der Tele-
grammart ab. Es gibt drei Telegrammarten, und die
Telegrammart gilt sowohl für Steuer- (Mas-
ter⇒Slave) als auch Antworttelegramme
(Slave⇒Master). Die drei Telegrammarten sind:
- Parameterblock zur Übertragung von Parametern
zwischen Master und Slave. Der Datenblock
besteht aus 12 Bytes (6 Wörtern) und enthält zu-
dem den Prozeßblock.
- Der Prozeßblock besteht aus einem Datenblock
mit vier Bytes (2 Wörtern) und enthält:
- Steuerwort und Sollwert
- Zustandswort und aktuelle Ausgangsfrequenz
(vom Slave zum Master)
- Textblock zum Lesen oder Schreiben von Texten
über den Datenblock.
Parameterbefehle und -antworten (AK).
Die Bits Nr. 12-15 dienen zur Übertragung von Pa-
rameterbefehlen vom Master zum Slave und den
