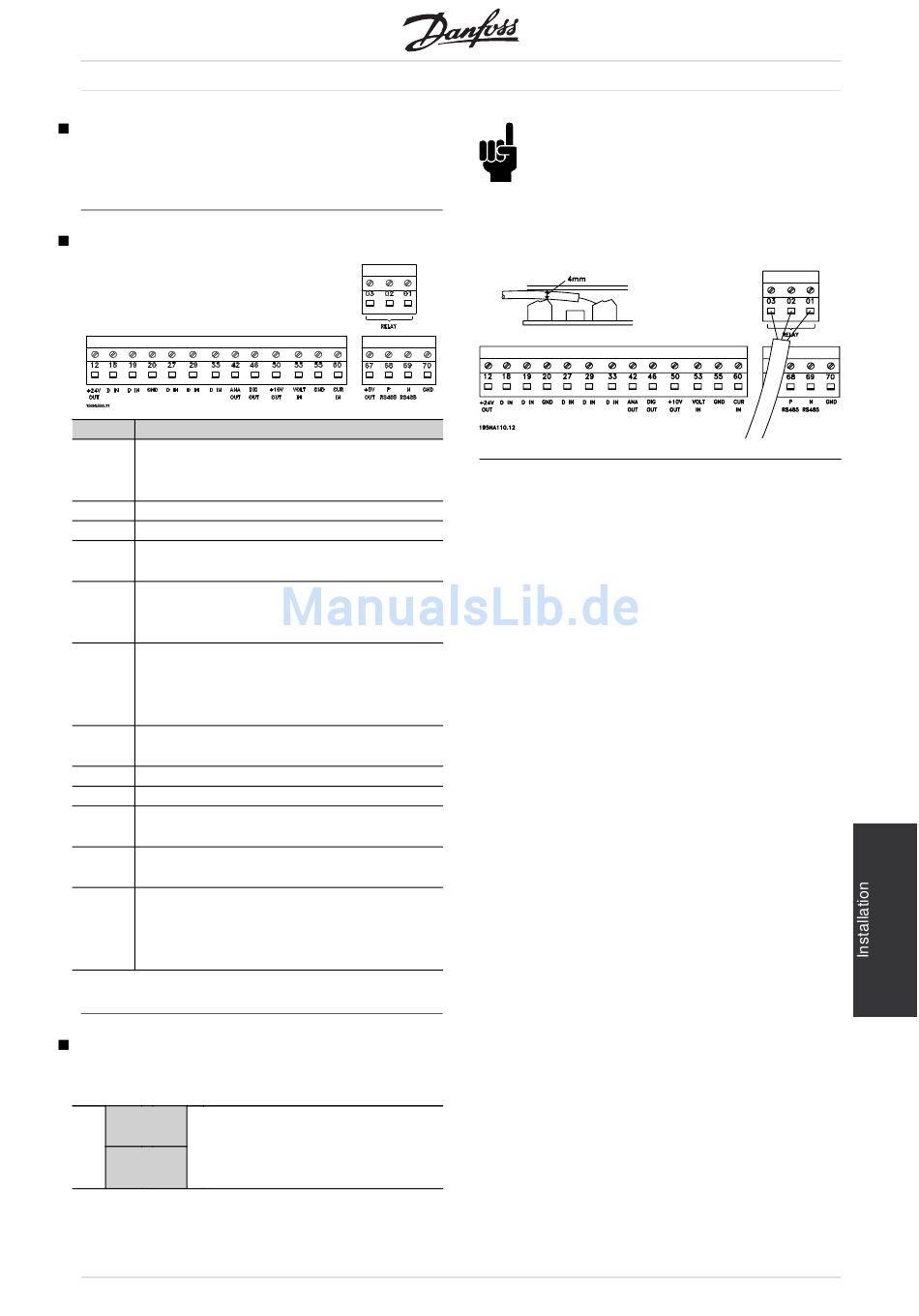

Anzugsmomente, Steuerkabel
Steuerkabel sind mit einem Anzugsmoment von
0,22-0,25 Nm anzuschließen.
Elektrische Installation, Steuerklemmen
Nr.
Funktion
01-03
Die Relaisausgänge 01-03 können zur
Statusanzeige und für Alarm-
/Warnmeldungen benutzt werden.
12
24 V DC Versorgungsspannung.
18-33
Digitale Eingänge.
20, 55
Masseanschluß für Ein-
und Ausgangsklemmen.
42
Analoger Ausgang für die Anzeige von
Frequenz,
Sollwert, Strom oder Drehmoment.
1
46
Digitaler Ausgang für die Anzeige von
Status,
Warnungen oder Alarmen sowie
Frequenzausgang.
50
+10 V DC Versorgungsspannung
für Potentiometer oder Thermistor.
53
Analoger Spannungseingang 0 - 10 V DC.
60
Analoger Stromeingang 0/4 - 20 mA.
1
67
+ 5 V DC Versorgungsspannung
für Profibus.
68,
RS 485, Serielle Kommunikation.
1
69
1
70
Masseanschluß für die Klemmen 67, 68
und 69.
Dieser Anschluß wird normalerweise nicht
benutzt.
Relaisanschluß
Zur Programmierung des Relaisausgangs siehe
Parameter 323 Relaisausgang.
Nr. 01
- 02
1 - 2 Schließer (normalerweise
offen)
01
- 03
1 - 3 Öffner (normalerweise
geschlossen)
MG.28.H2.03 -
AKD 2800
ACHTUNG!:
Beachten Sie bitte, daß die Kabelumhüllung
für das Relais die erste Reihe der
Steuerkartenklemmen bedecken muß -
ansonsten ist die galvanische Trennung (PELV)
nicht gewährleistet. Max. Kabeldurchmesser:
4 mm. Siehe Zeichnung.
59
