Bedieneinheit

Auf der Vorderseite des Frequenzumrichter befindet
sich ein Bedienfeld.

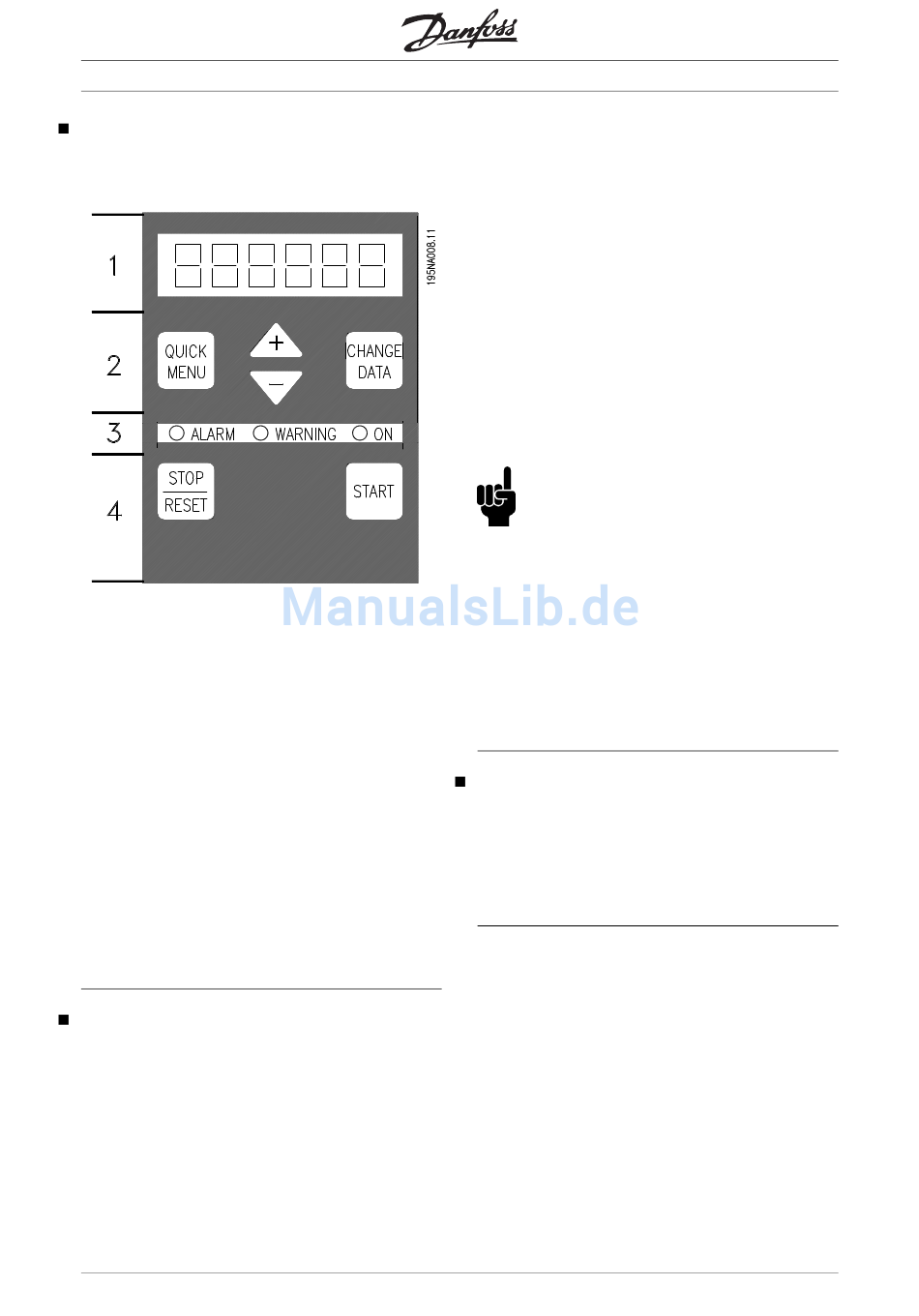

Die Funktionen der Bedieneinheit sind in vier Grup-
pen aufgeteilt:
1. Sechsstelliges LED-Display
2. Tasten zum Ändern der Parameter und des
Anzeigemodus
3. Leuchtanzeigen
4. Tasten für Ort-Betrieb
Alle Datenanzeigen erfolgen über ein sechsstelliges
LED-Display , das im Normalbetrieb ständig eine Be-
triebsvariable anzeigen kann. Als Ergänzung zum
Display gibt es drei Leuchtanzeigen für Netzan-
schluß (ON), Warnung (WARNING) und Alarm
(ALARM). Die meisten Parametersätze des Frequen-
zumrichters sind unmittelbar über das Bedienfeld
änderbar, es sei denn, diese Funktion wurde über
den Parameter 018 Eingabesperre gesperrt [1].
Bedientasten
[QUICK MENU] bietet den Zugang zu den zum
Schnellmenümodus gehörigen Parametern.
Die [QUICK MENU] Taste wird auch benutzt, wenn
keine Änderung der Parameterwerte erfolgen soll.
Siehe auch [QUICK MENU] + [+].
[CHANGE DATA] dient zum Ändern einer Einstel-
lung.
Die [CHANGE DATA] Taste dient auch zur Bestäti-
gung der Änderung von Parametereinstellungen.
30
®
VLT Serie 2800
[+] / [-] dienen zur Parameterauswahl und Änderung
der gewählten Parameterwerte.
Diese Tasten dienen im Displaymodus auch zum
Umschalten zwischen den Anzeigen der Betrieb-
svariablen.
Die [QUICK MENU] + [+] Tasten müssen gle-
ichzeitig gedrückt werden, um Zugang zu allen
Parametern zu erhalten. Siehe Menümodus.
[STOP/RESET] dient zum Anhalten des
angeschlossenen Motors oder zum Quittieren (Re-
set) des Frequenzumrichters nach einer Störung.
Kann als Wirksam [1] oder Blockiert [0] in Parameter
014 Taster Stopp gewählt werden. Im Displaymodus
blinkt die Anzeige, wenn die Stoppfunktion aktiviert
wird.
ACHTUNG!:
Wenn für die [STOP/RESET] Taste Block-
iert [0] in Parameter 014 Taster Stopp gewählt
wurde und kein Stoppbefehl über die digitalen
Eingänge oder die serielle Schnittstelle gegeben
wird, so kann der Motor nur durch Abschalten der
Netzspannung für den Frequenzumrichter gestoppt
werden.
[START] dient zum Starten des Frequenzumrichters.
Ist immer aktiv, die [START] Taste kann jedoch einen
Stoppbefehl nicht aufheben.

Manuelle Initialisierung

Netzspannung ausschalten. [QUICK MENU] + [+] +
[CHANGE DATA] Tasten gedrückt halten und gle-
ichzeitig die Netzspannung einschalten. Tasten
loslassen; der Frequenzumrichter ist nun in der
Werkseinstellung programmiert.
