Hinweis: In der Werkseinstellung ist Reversierung
auf Klemme in Parameter 506 Drehrichtung
eingestellt. Bit 15 bewirkt eine Reversierung nur
dann, wenn entweder Bus , Bus oder Klemme oder
Bus und Klemme gewählt ist.
118
®
VLT Serie 2800

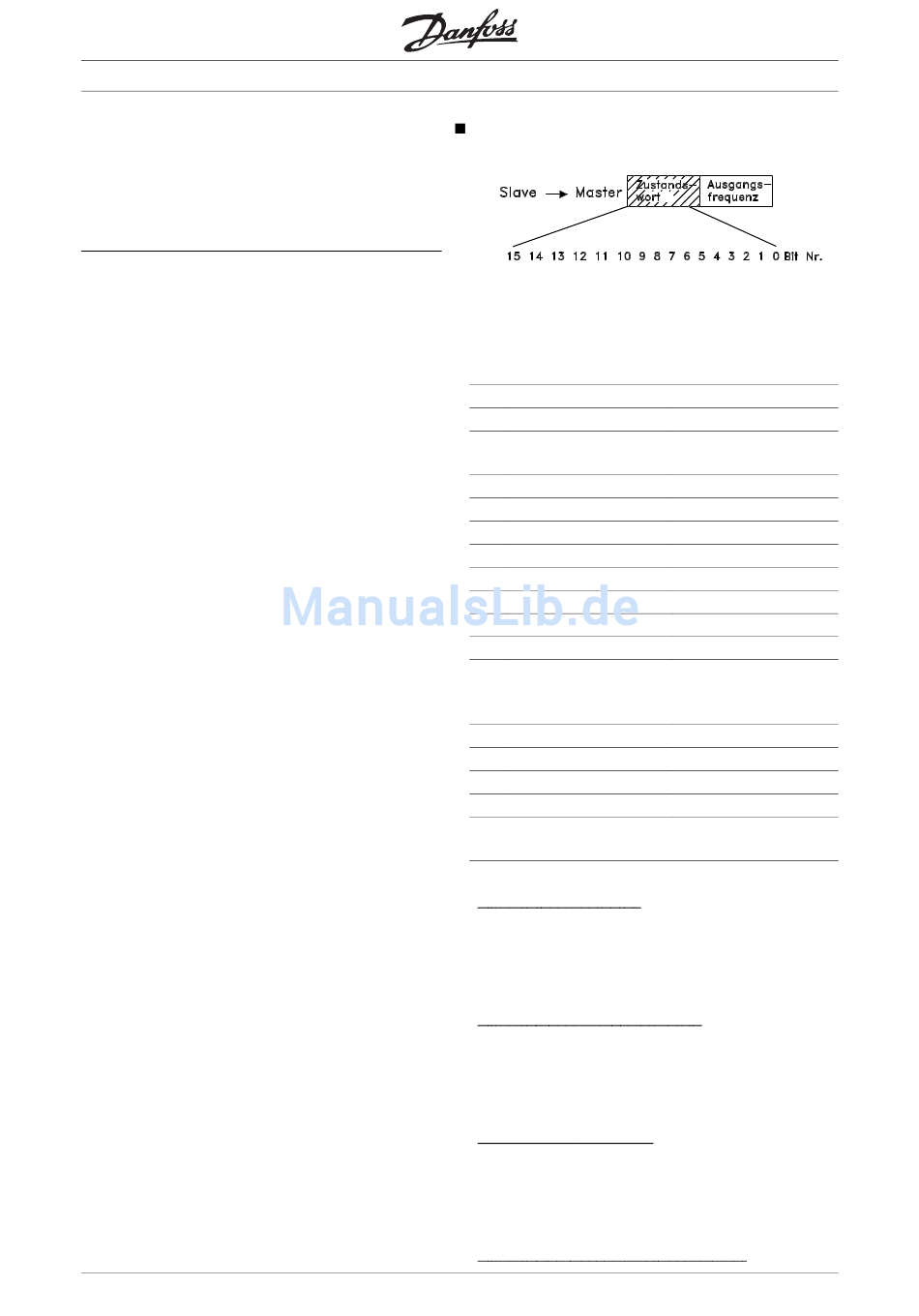

Zustandswortgemäß FC Protocol
Das Zustandswort dient dazu, einem Master (z.B.
einem PC) den Zustand eines Slave (Frequenzum-
richters) mitzuteilen. Slave ⇒Master.
Bit Bit = 0
00
01
02 Motorfreilaufstopp
03 Keine Abschaltung
04 Nicht benutzt
05 Nicht benutzt
06 Nicht benutzt
07 Keine Warnung
Drehzahl ≠ Sollw.
08
09 Ortsteuerung
10 Außerhalb
des Frequenzbere-
ichs
11
12
13
14
15
Bit 00, Steuerung bereit
Bei Bit 00 = '1' ist der Frequenzumrichter betriebs-
bereit.
Bei Bit 00 = '0' ist der Frequenzumrichter betriebs-
bereit.
Bit 01, Frequenzumrichter bereit:
Bei Bit 01 = '1' ist der Frequenzumrichter betriebs-
bereit, es ist aber ein aktiver Freilaufbefehl über die
digitalen Klemmen oder die serielle Schnittstelle
vorhanden.
Bit 02, Motorfreilaufstopp:
Bit 02 = '0'. Der Frequenzumrichter hat den Motor
freigegeben.
Bit 02 = '1'. Der Frequenzumrichter kann den Motor
starten, wenn ein Startbefehl gegeben wird.
Bit 03, Keine Abschaltung/Abschaltung:
MG.28.E5.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
Bit =1
Steuerung bereit
Frequenzumrichter
bereit
Abschaltung
Warnung
Drehzahl = Sollw.
Ser. Schnittstelle
Frequenzgrenze
OK
Motor läuft
Spannungswarnung
Stromgrenze
Thermische War-
nung
