Bussollwert

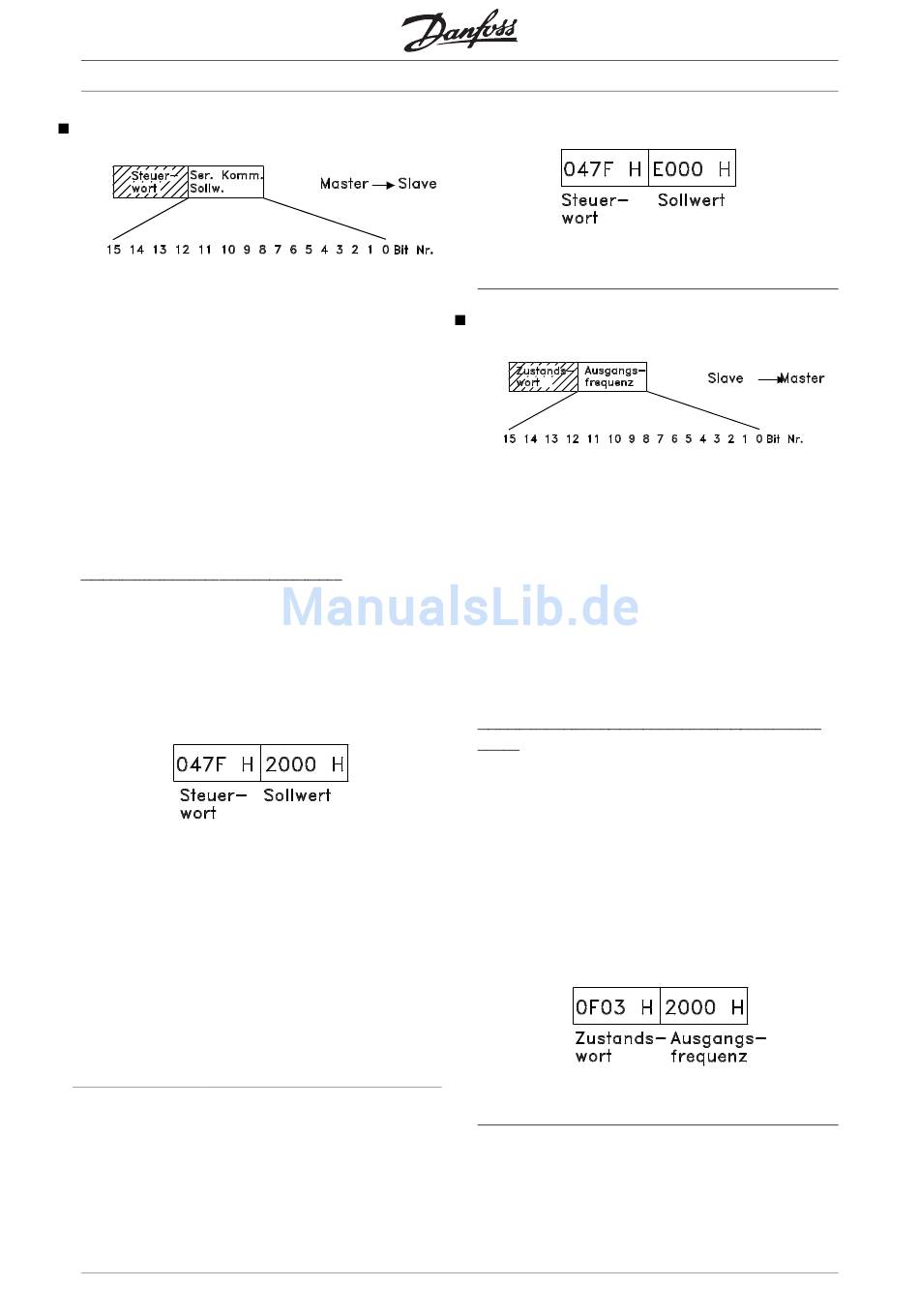

Der Bussollwert wird in Form eines 16-Bit-Wortes an
den Frequenzumrichter übertragen. Der Wert wird in
ganzen Zahlen 0 - ±32767 (±200%) übertragen.
16384 (4000 Hex) entspricht 100%.
Der Bussollwert hat folgendes Format: 0-16384
 =
(4000 Hex) 0-100% (Par. 204 Minimaler Sollwert -
Par. 205 Maximaler Sollwert).
Mit dem Bussollwert kann der Drehsinn geändert
werden. Dies erfolgt durch Umrechnung des binären
Sollwerts in ein Zweierkomplement. Siehe Beispiel.
Beispiel - Steuerwort und Bussollwert:
Der Frequenzumrichter soll einen Startbefehl erhal-
ten, und der Sollwert soll auf 50% (2000 Hex) des
Sollwertbereichs eingestellt werden.
Steuerwort = 047F Hex ⇒ Startbefehl.
Sollwert = 2000 Hex ⇒ 50% Sollwert.
Der Frequenzumrichter soll einen Startbefehl erhal-
ten, und der Sollwert soll auf -50% (-2000 Hex) des
Sollwertbereichs eingestellt werden.
Der Sollwert wird erst in ein Einerkomplement
umgerechnet, und dann wird binär 1 addiert, um ein
Zweierkomplement zu erhalten:
2000 Hex 0010 0000 0000 0000 0000
Einerkomple- 1101 1111 1111 1111 1111
ment
Zweierkomple- 1110 0000 0000 0000 0000
ment
Steuerwort = 047F Hex ⇒ Startbefehl
Sollwert = E000 Hex ⇒ -50% Sollwert.
122
®
VLT Serie 2800
Aktuelle Ausgangsfrequenz
Der Wert der aktuellen Ausgangsfrequenz des Fre-
quenzumrichters wird als 16-Bit-Wort übertragen.
Der Wert wird in ganzen Zahlen 0 - ±32767 (±200%)
übertragen.
16384 (4000 Hex) entspricht 100%.
Die Ausgangsfrequenz hat folgendes Format:
0-16384 (4000 Hex)
Ausgangsfrequenzgrenze niedrig - Par. 202 Aus-
gangsfrequenzgrenze hoch).
Beispiel - Zustandswort und aktuelle Ausgangsfre-
quenz
Der Master erhält eine Zustandsmeldung vom Fre-
quenzumrichter, daß die aktuelle Ausgangsfrequenz
50% des Ausgangsfrequenzbereichs beträgt.
Par. 201 Ausgangsfrequenzgrenze niedrig = 0 Hz
Par. 202 Ausgangsfrequenzgrenze hoch = 50 Hz
Zustandswort = 0F03 Hex.
Ausgangsfrequenz= 2000 Hex ⇒ 50% des Fre-
quenzbereichs, entsprechend 25 Hz.
+ 1
MG.28.E5.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
 =
