Funkentstörfilter 1B/LC
Der Funkentstörfilter 1B/LC enthält sowohl ein
Funkenstörmodul nach EN 55011-1B als auch ein
LC-Filter zur Geräuschminderung.
LC-Filter
Wenn ein Motor über einen Frequenzumrichter be-
trieben wird, sind manchmal Geräusche vom Motor
zu hören. Diese konstruktionsbedingten Geräusche
des Motors werden jedesmal erzeugt, wenn die
Wechselrichterkontakte im Frequenzumrichter ak-
tiviert werden. Die Frequenz des Ger l;uschs
entspricht somit der Anschlußfrequenz des Frequen-
zumrichters.
Der Filter reduziert die du/dt der Spannung, die
Spitzenspannung U und den Wellenstrom
Peak
zum Motor, so da? Strom und Spannung fast sinus-
formig sind. Die Geräuschentwicklung des Motors
wird so auf ein Minimum reduziert.
Durch den Wellenstrom in den Spulen erzeugen
diese gewisse Geräusche. Dieses Problem läßt sich
vollständig durch die Montage des Filters in einem
Gehäuse o.ä. beseitigen.
Danfoss kann ein LC-Filter für den VLT 2800 liefern,
der die Geräusche dämpft. Bevor die Filter in Be-
trieb genommen werden, muß gewährleistet sein:
- Einhaltung des Nennstroms
- Netzspannung 200-480 V
- Einstellung von Parameter 412 Variable Taktfre-
quenz auf LC-Filter angeschlossen & lsqb;3]
- Ausgangsfrequenz max. 120 Hz

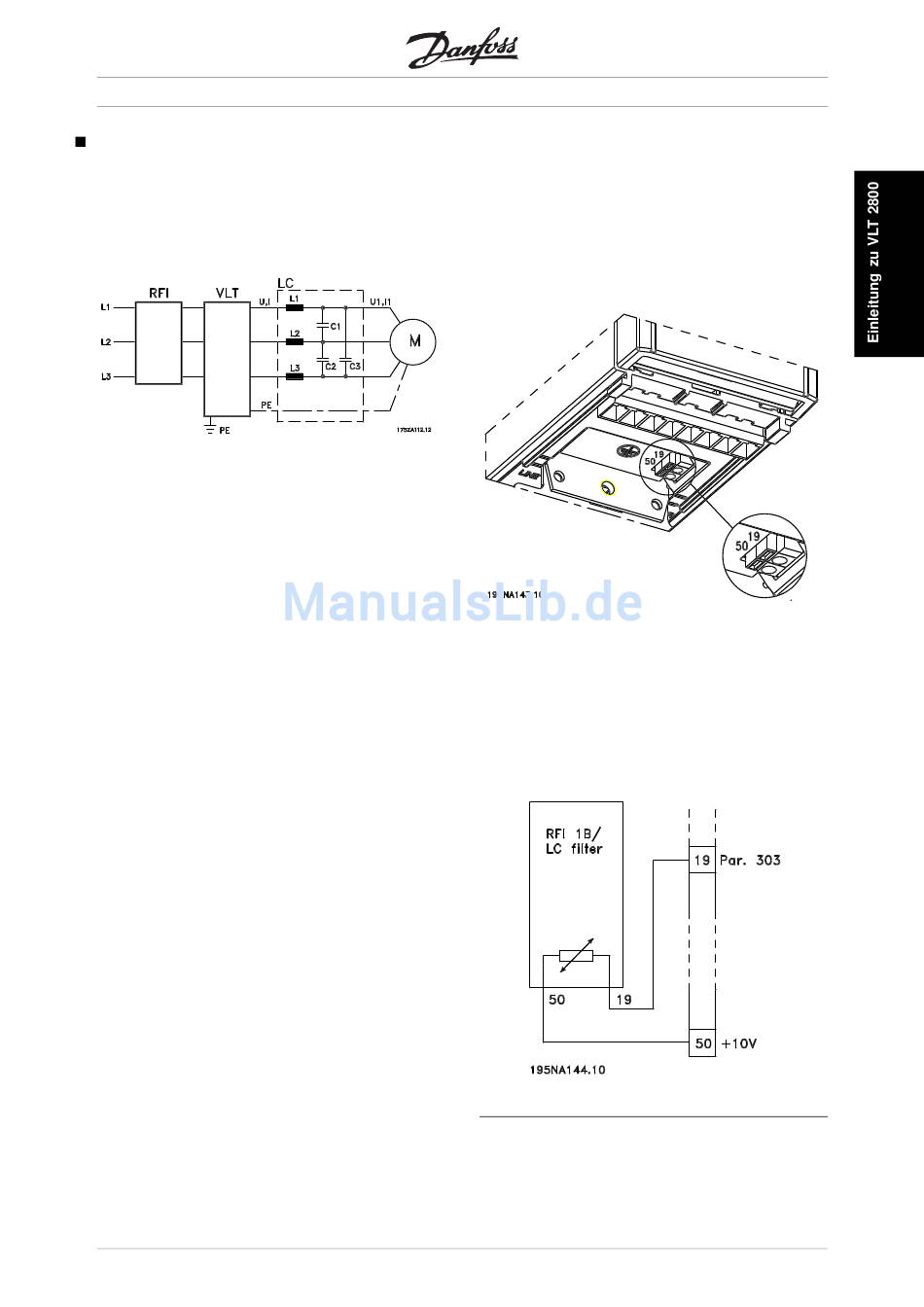

Siehe Zeichnung auf der nächsten Seite.
MG.28.E5.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
®
VLT Serie 2800
Installation des Thermistors (PTC)
Der Funkentstörfilter 1B/LC hat einen integrierten
Thermistor (PTC), der bei Übertemperatur anspricht.
Der Frequenzumrichter kann so programmiert wer-
den, daß der Motor stoppt und ein Alarm über ein
Relais oder einen digitalen Ausgang ausgelöst wird,
wenn der Thermistor angeschlossen ist.
Der Thermistor muß zwischen Klemme 50 (+10V)
1
und einem der digitalen Eingänge 18, 19, 27 und 29
I
angeschlossen werden.
In Parameter 128 Thermischer Motorschutz wird
Warnung Thermistor [1] oder Abschaltung Thermis-
tor [2] gew uml;hlt.
Der Thermistor wird folgendermaßen angeschlossen:
