Danfoss VLT 2800 Anleitung Seite 60

Par. 303 Digitaleingang = Sollwert speichern [14]
Par. 305 Digitaleingang = Drehzahl auf [16]
Par. 307 Digitaleingang = Drehzahl ab [17]

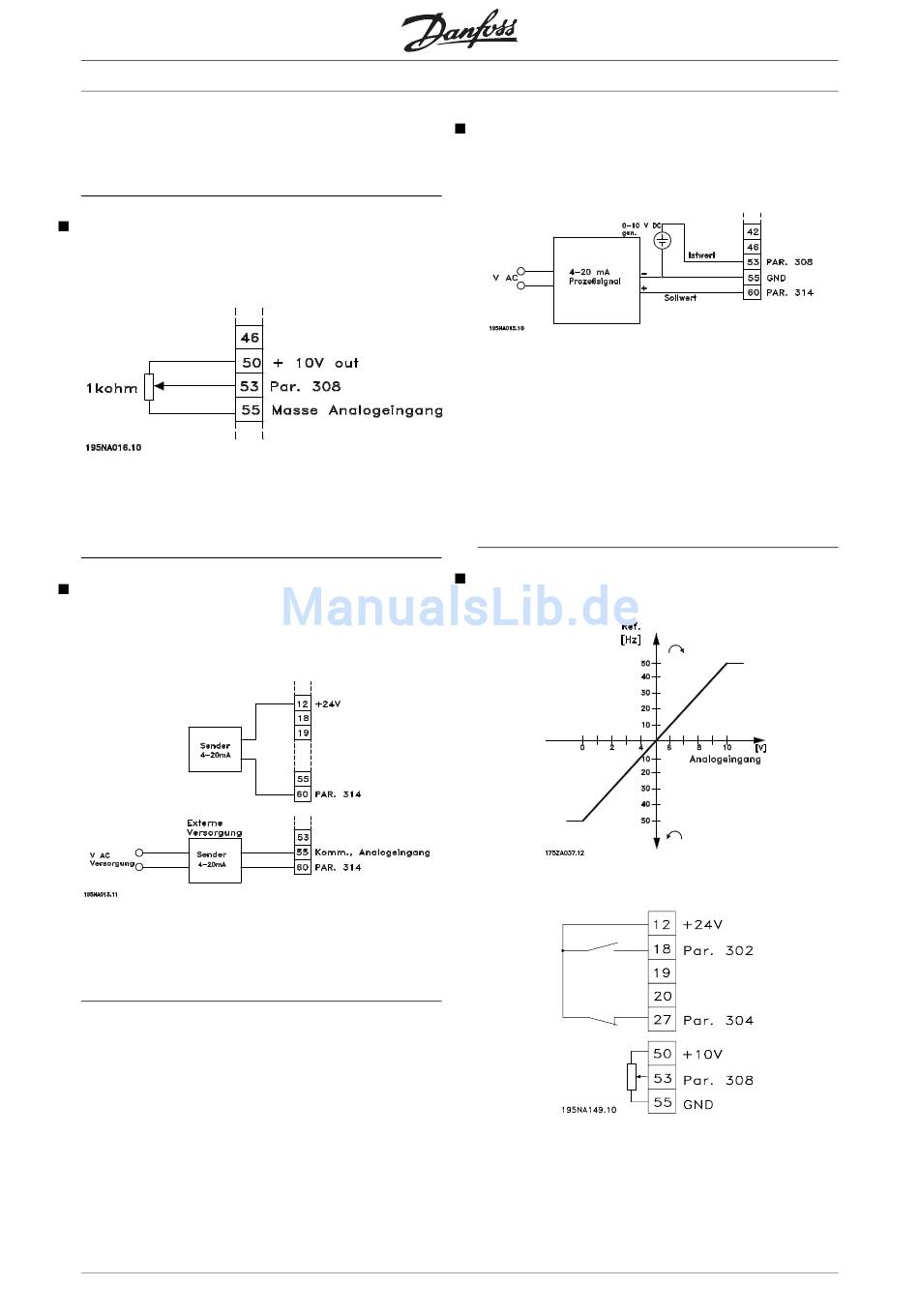

Potentiometersollwert
Spannungssollwert über ein Potentiometer.
Par. 308 Analogeingang = Sollwert [1]
Par. 309 Klemme 53, min. Skalierung = 0 Volt
Par. 310 Klemme 53, max. Skalierung = 10 Volt
Anschluß eines zweiadrigen Transmitters
Anschluß eines zweiadrigen Transmitters als Istwert-
geber an Klemme 60.
Par. 314 Analoger Eingang input = Istwert [2]
Par. 315 Klemme 60, min. Skalierung = 4 mA
Par. 316 Klemme 60, max. Skalierung = 20 mA
60
®
VLT Serie 2800
4-20 mA Sollwert
4-20 mA Sollwert an Klemme 60 und Drehzahlist-
wertsignal an Klemme 53.
Par. 100 Konfiguration = Drehzahlregelung mit
Istwertrückführung [1]
Par. 308 Analogeingang = Istwert [2]
Par. 309 Klemme 53, min. Skalierung = 0 Volt.
Par. 310 Klemme 53, max. Skalierung = 10 Volt.
Par. 314 Analogeingang = Sollwert [1]
Par. 309 Klemme 60, min. Skalierung = 4 mA.
Par. 310 Klemme 60, max. Skalierung = 20 mA
- 50 Hz links zu 50 Hz rechts
Par. 100 Konfiguration = Drehzahlregelung mit
Istwertrückführung [0]
Par. 200 Ausgangsfrequenz Bereich/Richtung =
Beide Richtungen, 0-132 Hz [1]
MG.28.E5.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
