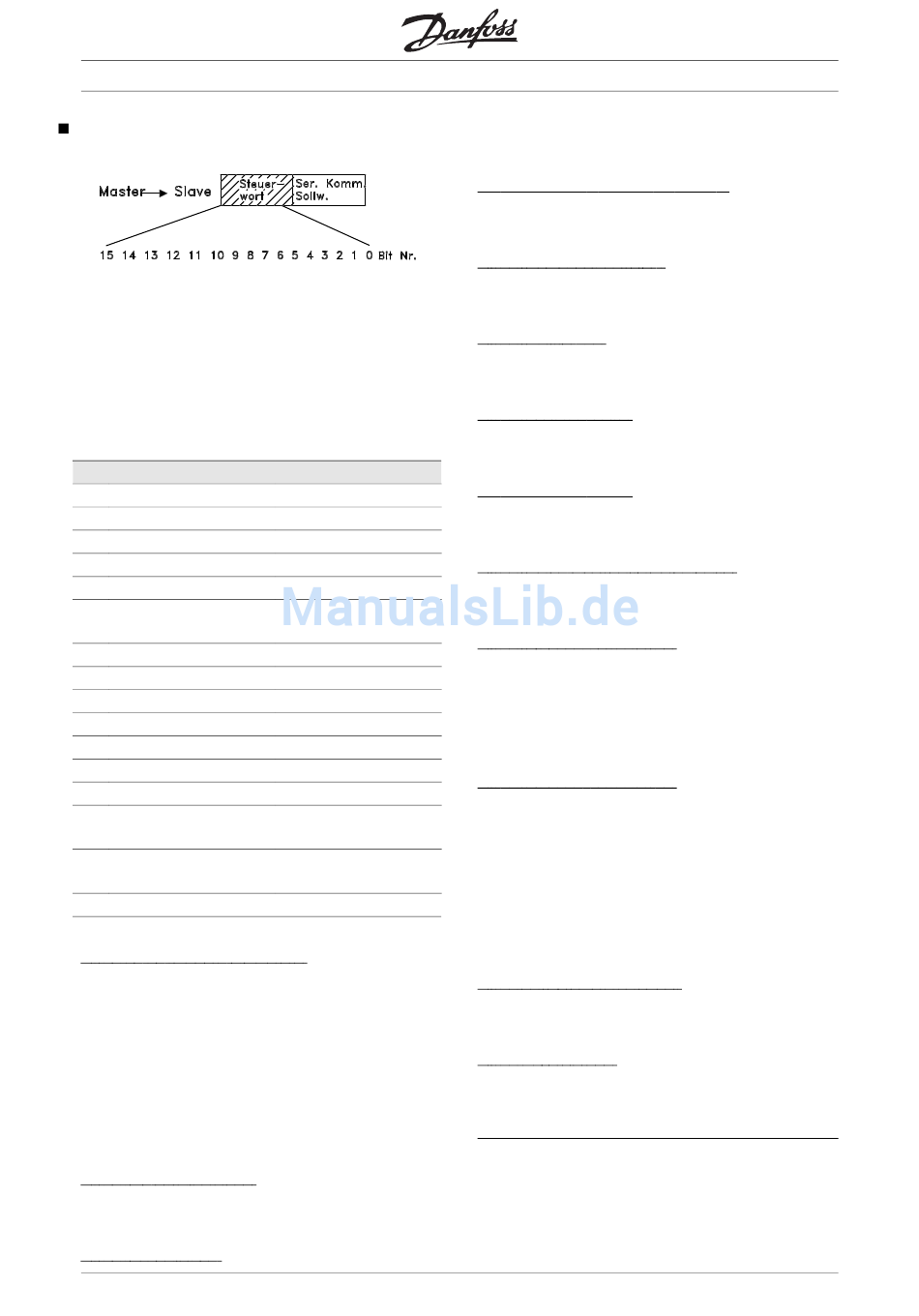

Steuerwort gemäß Profidrive-Protokoll
Zur Wahl von Profidrive im Steuerwort muß Parame-
ter 512 Telegrammprofil auf Profidrive [0] eingestellt
werden.
Das Steuerwort dient zum Senden von Befehlen von
einem Master (z.B. einem PC) zu einem Slave (Fre-
quenzumrichter). Master?Slave.
Bit Bit = 0
00 AUS 1
01 AUS 2
02 AUS 3
03 Motorfreilaufstopp
04 Schnellstopp
05 Ausgangsfrequenz
speichern
06 Rampenstopp
07
08
09
10 Daten nicht gültig
11
12
13 Parametersatzwahl
(lsb)
14 Parametersatzwahl
(msb)
15
Bit 00-01-02, OFF1-2-3/ON1-2-3:
Bit 00-01-02 = '0' führt zum Rampenstopp unter Ver-
wendung der Rampenzeiten in den Parametern 207/
208 bzw. 209/210.
Ist Relais 123 in Parameter 323 Relaisausgang
gewählt, so wird das Ausgangsrelais bei einer Aus-
gangsfrequenz von 0 Hz aktiviert.
Bei Bit 00-01-02 = '1' kann der Frequenzumrichter
den Motor starten, wenn die anderen Startbedingun-
gen erfüllt sind.
Bit 03, Motorfreilaufstopp:
Siehe Beschreibung unter Steuerwort gemäß FC
Protocol.
Bit 04, Schnellstopp:
120
Bit =1
EIN 1
EIN 2
EIN 3
Start
Quittierung
Festdrehzahl 1
Festdrehzahl 2
Data nicht gültig
Frequenzkorr. ab
Frequenzkorr. auf
Reversierung
MG.28.E5.03 - VLT ist ein eingetragenes Warenzeichen von Danfoss
®
VLT Serie 2800
Siehe Beschreibung unter Steuerwort gemäß FC
Protocol.
Bit 05, Ausgangsfrequenz speichern:
Siehe Beschreibung unter Steuerwort gemäß FC
Protocol.
Bit 06, Rampenstopp/-start:
Siehe Beschreibung unter Steuerwort gemäß FC
Protocol.
Bit 07, Quittierung:
Siehe Beschreibung unter Steuerwort gemäß FC
Protocol.
Bit 08, Festdrehzahl 1:
Bei Bit 08 = "1" wird die Ausgangsfrequenz durch
Parameter 509 Bus-Festdrehzahl 1 bestimmt.
Bit 09, Festdrehzahl 2:
Bei Bit 09 = "1" wird die Ausgangsfrequenz durch
Parameter 510 Bus-Festdrehzahl 2 bestimmt.
Bit 10, Daten nicht gültig/Daten gültig:
Siehe Beschreibung unter Steuerwort gemäß FC
Protocol.
Bit 11, Frequenzkorrektur ab:
Dient zur Reduzierung des Drehzahlsollwertes mit
dem Wert in Parameter 219 Frequenzkorrektur Auf/
Ab.
Bit 11 = '0' bewirkt keine Änderung des Sollwertes.
Bei Bit 11 = '1' wird der Sollwert reduziert.
Bit 12, Frequenzkorrektur auf
Dient zur Erhöhung des Drehzahlsollwertes mit dem
Wert in Parameter 219 Frequenzkorrektur Auf/Ab.
Bit 12 = '0' bewirkt keine Änderung des Sollwertes.
Bei Bit 12 = '1' wird der Sollwert erhöht.
Sind sowohl Frequenzkorrektur ab als
auchFrequenzkorrektur auf aktiviert (Bits 11 and 12
= "1"), hat Verlangsamen die höchste Priorität, d.h.
der Drehzahlsollwert wird verringert.
Bit 13/14, Parametersatzwahl:
Siehe Beschreibung unter Steuerwort gemäß FC
Protocol.
Bit 15 Reversierung:
Siehe Beschreibung unter Steuerwort gemäß FC
Protocol.
