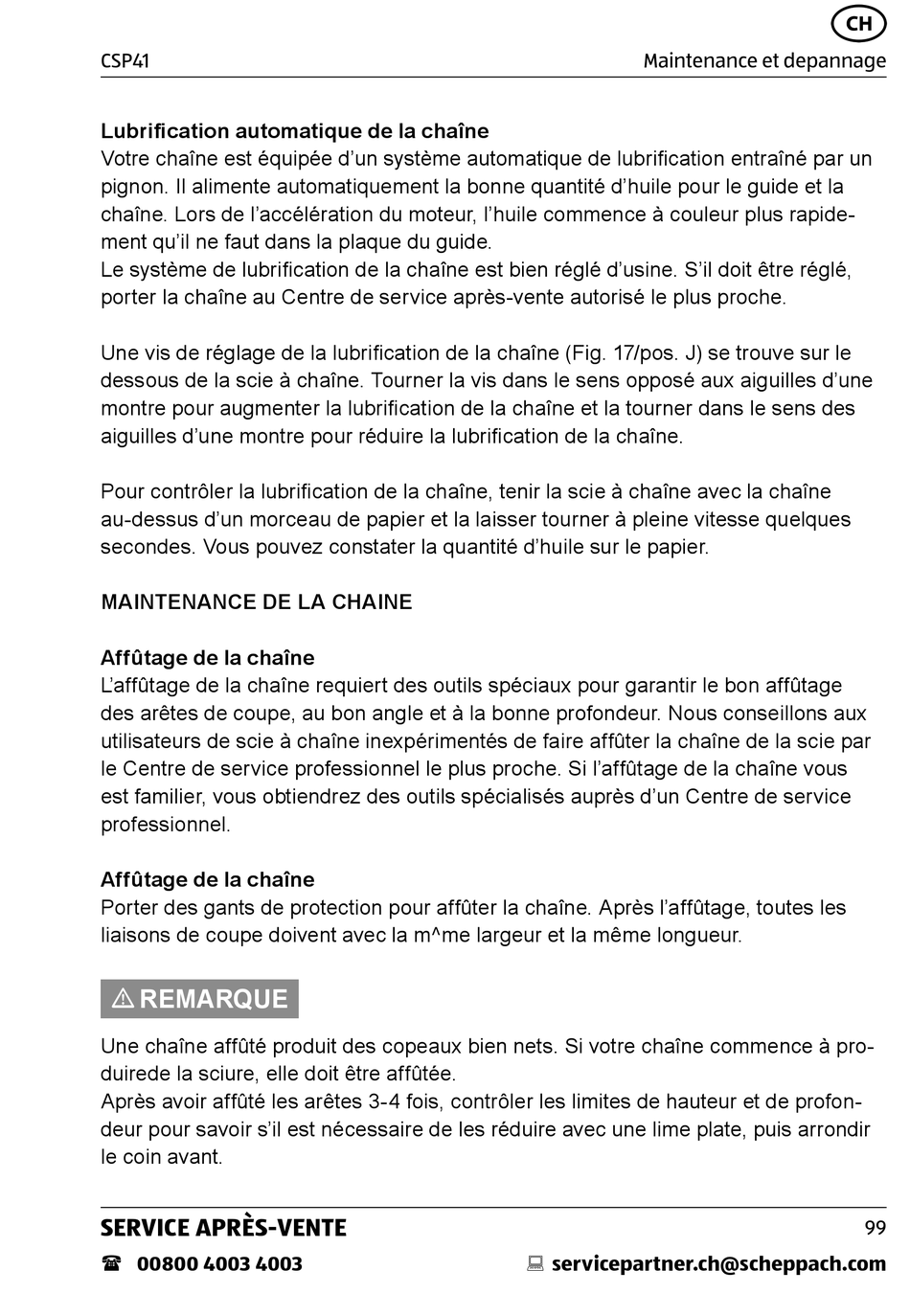

Scheppach CSP41 Bedienungsanleitung Seite 93

41cc CSP41 Maintenance et depannage
Lubrification automatique de la chaîne
Votre chaîne est équipée d'un système automatique de lubrification entraîné par un
pignon. Il alimente automatiquement la bonne quantité d'huile pour le guide et la
chaîne. Lors de l'accélération du moteur, l'huile commence à couleur plus rapide-
ment qu'il ne faut dans la plaque du guide.
Le système de lubrification de la chaîne est bien réglé d'usine. S'il doit être réglé,
porter la chaîne au Centre de service après-vente autorisé le plus proche.
Une vis de réglage de la lubrification de la chaîne (Fig. 17/pos. J) se trouve sur le
dessous de la scie à chaîne. Tourner la vis dans le sens opposé aux aiguilles d'une
montre pour augmenter la lubrification de la chaîne et la tourner dans le sens des
aiguilles d'une montre pour réduire la lubrification de la chaîne.
Pour contrôler la lubrification de la chaîne, tenir la scie à chaîne avec la chaîne
au-dessus d'un morceau de papier et la laisser tourner à pleine vitesse quelques
secondes. Vous pouvez constater la quantité d'huile sur le papier.
MAINTENANCE DE LA CHAINE
Affûtage de la chaîne
L'affûtage de la chaîne requiert des outils spéciaux pour garantir le bon affûtage
des arêtes de coupe, au bon angle et à la bonne profondeur. Nous conseillons aux
utilisateurs de scie à chaîne inexpérimentés de faire affûter la chaîne de la scie par
le Centre de service professionnel le plus proche. Si l'affûtage de la chaîne vous
est familier, vous obtiendrez des outils spécialisés auprès d'un Centre de service
professionnel.
Affûtage de la chaîne
Porter des gants de protection pour affûter la chaîne. Après l'affûtage, toutes les
liaisons de coupe doivent avec la m^me largeur et la même longueur.
m REMARQUE
Une chaîne affûté produit des copeaux bien nets. Si votre chaîne commence à pro-
duirede la sciure, elle doit être affûtée.
Après avoir affûté les arêtes 3-4 fois, contrôler les limites de hauteur et de profon-
deur pour savoir s'il est nécessaire de les réduire avec une lime plate, puis arrondir
le coin avant.
