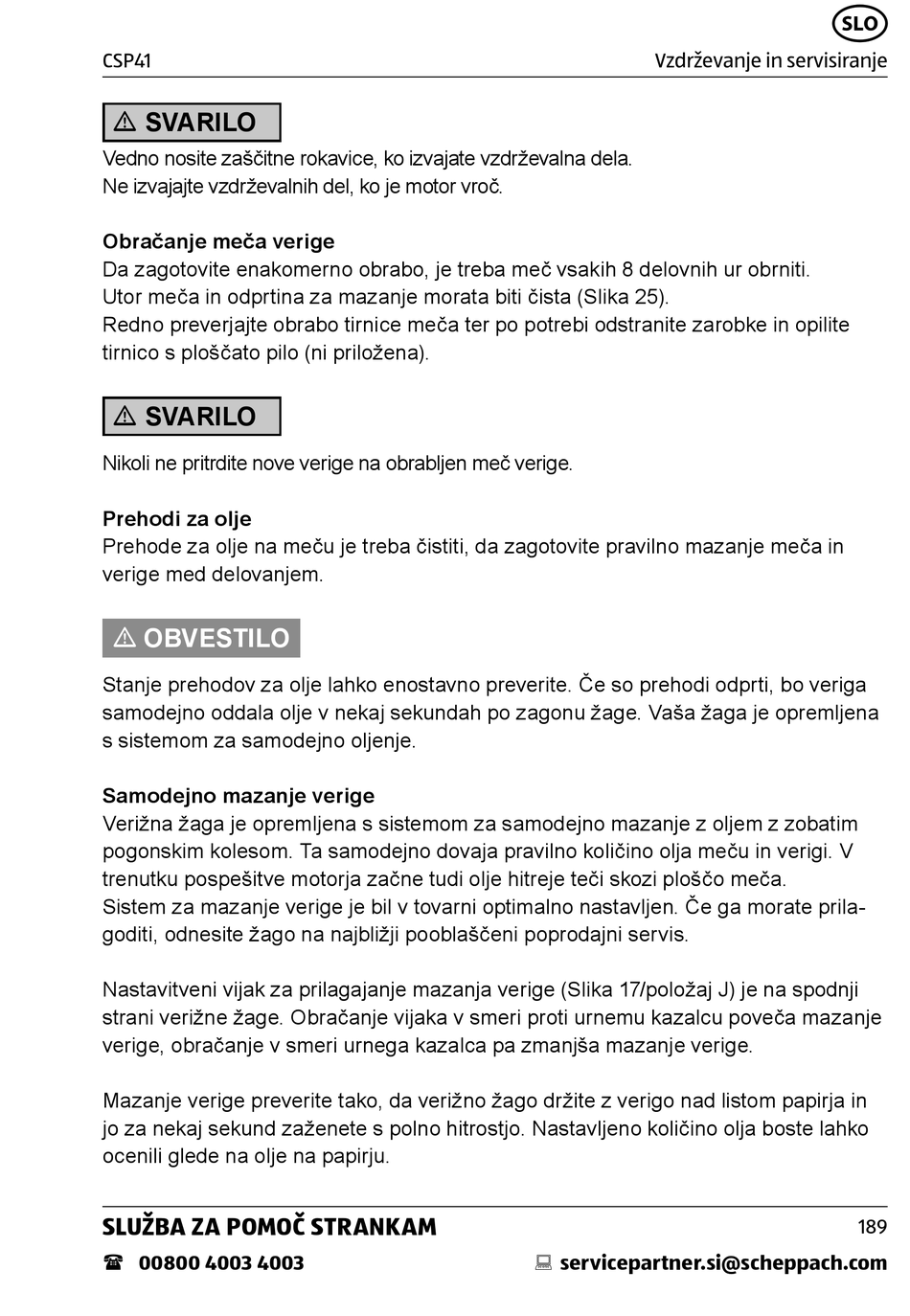

Scheppach CSP41 Bedienungsanleitung Seite 183

CSP41 41cc
m SVARILO
Vedno nosite zaščitne rokavice, ko izvajate vzdrževalna dela.
Ne izvajajte vzdrževalnih del, ko je motor vroč.
Obračanje meča verige
Da zagotovite enakomerno obrabo, je treba meč vsakih 8 delovnih ur obrniti.
Utor meča in odprtina za mazanje morata biti čista (Slika 25).
Redno preverjajte obrabo tirnice meča ter po potrebi odstranite zarobke in opilite
tirnico s ploščato pilo (ni priložena).
m SVARILO
Nikoli ne pritrdite nove verige na obrabljen meč verige.
Prehodi za olje
Prehode za olje na meču je treba čistiti, da zagotovite pravilno mazanje meča in
verige med delovanjem.
m OBVESTILO
Stanje prehodov za olje lahko enostavno preverite. Če so prehodi odprti, bo veriga
samodejno oddala olje v nekaj sekundah po zagonu žage. Vaša žaga je opremljena
s sistemom za samodejno oljenje.
Samodejno mazanje verige
Verižna žaga je opremljena s sistemom za samodejno mazanje z oljem z zobatim
pogonskim kolesom. Ta samodejno dovaja pravilno količino olja meču in verigi. V
trenutku pospešitve motorja začne tudi olje hitreje teči skozi ploščo meča.
Sistem za mazanje verige je bil v tovarni optimalno nastavljen. Če ga morate prila-
goditi, odnesite žago na najbližji pooblaščeni poprodajni servis.
Nastavitveni vijak za prilagajanje mazanja verige (Slika 17/položaj J) je na spodnji
strani verižne žage. Obračanje vijaka v smeri proti urnemu kazalcu poveča mazanje
verige, obračanje v smeri urnega kazalca pa zmanjša mazanje verige.
Mazanje verige preverite tako, da verižno žago držite z verigo nad listom papirja in
jo za nekaj sekund zaženete s polno hitrostjo. Nastavljeno količino olja boste lahko
ocenili glede na olje na papirju.
SLUŽBA ZA POMOČ STRANKAM
 00800 4003 4003
Vzdrževanje in servisiranje
 servicepartner.si@scheppach.com
189
