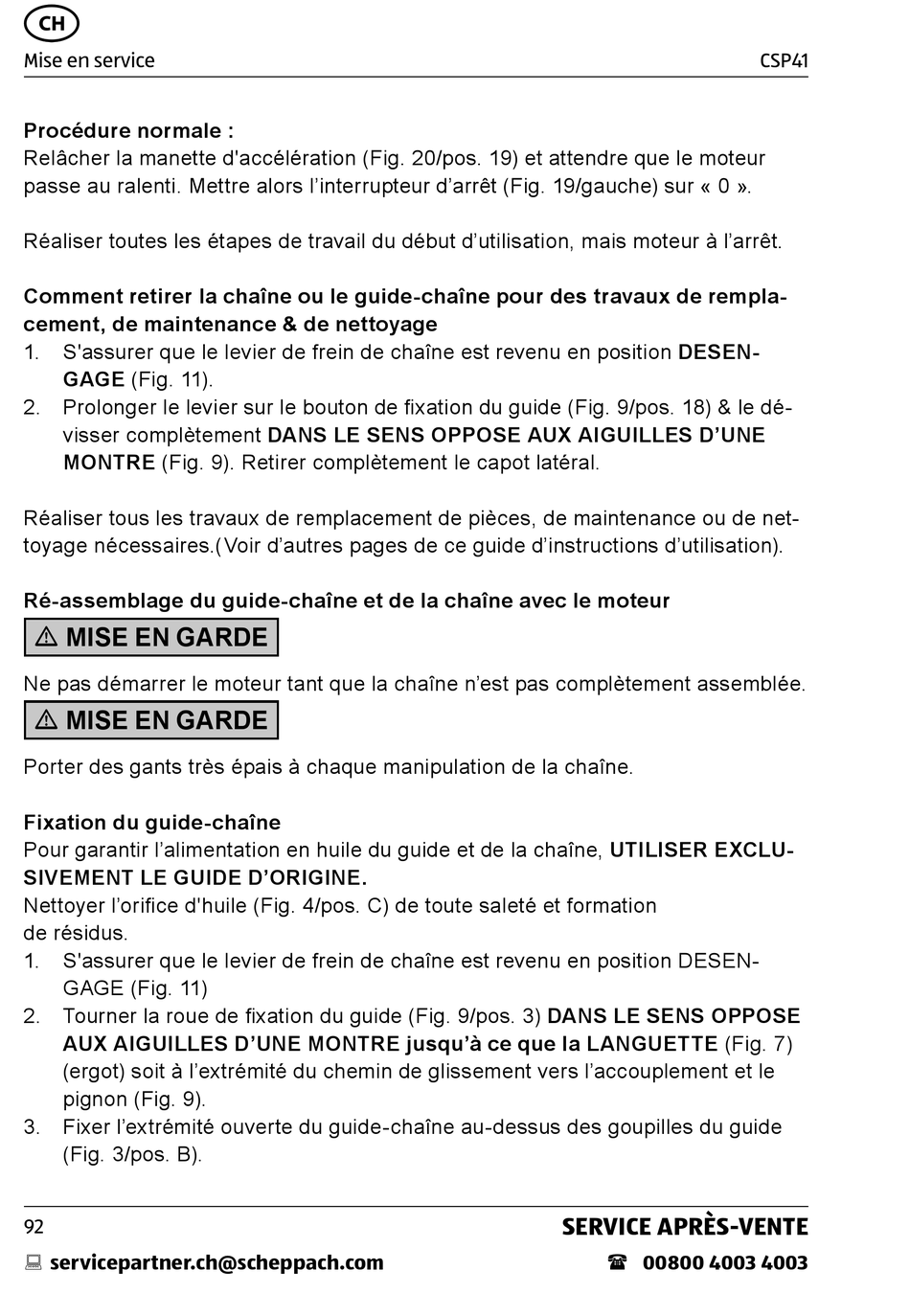

Scheppach CSP41 Bedienungsanleitung Seite 86

Mise en service
Procédure normale :
Relâcher la manette d'accélération (Fig. 20/pos. 19) et attendre que le moteur
passe au ralenti. Mettre alors l'interrupteur d'arrêt (Fig. 19/gauche) sur « 0 ».
Réaliser toutes les étapes de travail du début d'utilisation, mais moteur à l'arrêt.
Comment retirer la chaîne ou le guide-chaîne pour des travaux de rempla-
cement, de maintenance & de nettoyage
1. S'assurer que le levier de frein de chaîne est revenu en position DESEN-
GAGE (Fig. 11).
2. Prolonger le levier sur le bouton de fixation du guide (Fig. 9/pos. 18) & le dé-
visser complètement DANS LE SENS OPPOSE AUX AIGUILLES D'UNE
MONTRE (Fig. 9). Retirer complètement le capot latéral.
Réaliser tous les travaux de remplacement de pièces, de maintenance ou de net-
toyage nécessaires.(Voir d'autres pages de ce guide d'instructions d'utilisation).
Ré-assemblage du guide-chaîne et de la chaîne avec le moteur
m MISE EN GARDE
Ne pas démarrer le moteur tant que la chaîne n'est pas complètement assemblée.
m MISE EN GARDE
Porter des gants très épais à chaque manipulation de la chaîne.
Fixation du guide-chaîne
Pour garantir l'alimentation en huile du guide et de la chaîne, UTILISER EXCLU-
SIVEMENT LE GUIDE D'ORIGINE.
Nettoyer l'orifice d'huile (Fig. 4/pos. C) de toute saleté et formation
de résidus.
1. S'assurer que le levier de frein de chaîne est revenu en position DESEN-
GAGE (Fig. 11)
2. Tourner la roue de fixation du guide (Fig. 9/pos. 3) DANS LE SENS OPPOSE
AUX AIGUILLES D'UNE MONTRE jusqu'à ce que la LANGUETTE (Fig. 7)
(ergot) soit à l'extrémité du chemin de glissement vers l'accouplement et le
pignon (Fig. 9).
3. Fixer l'extrémité ouverte du guide-chaîne au-dessus des goupilles du guide
(Fig. 3/pos. B).
