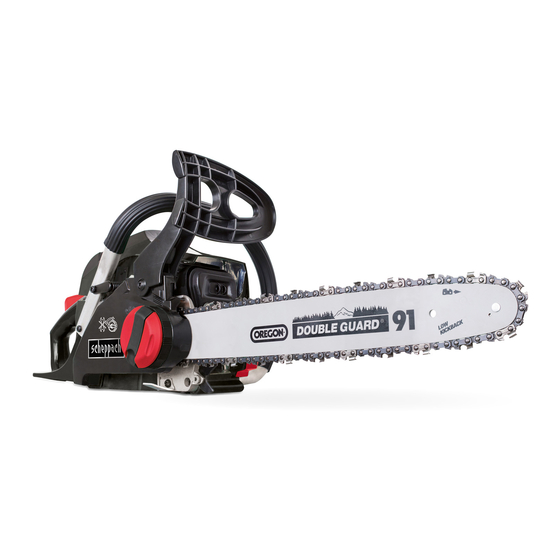

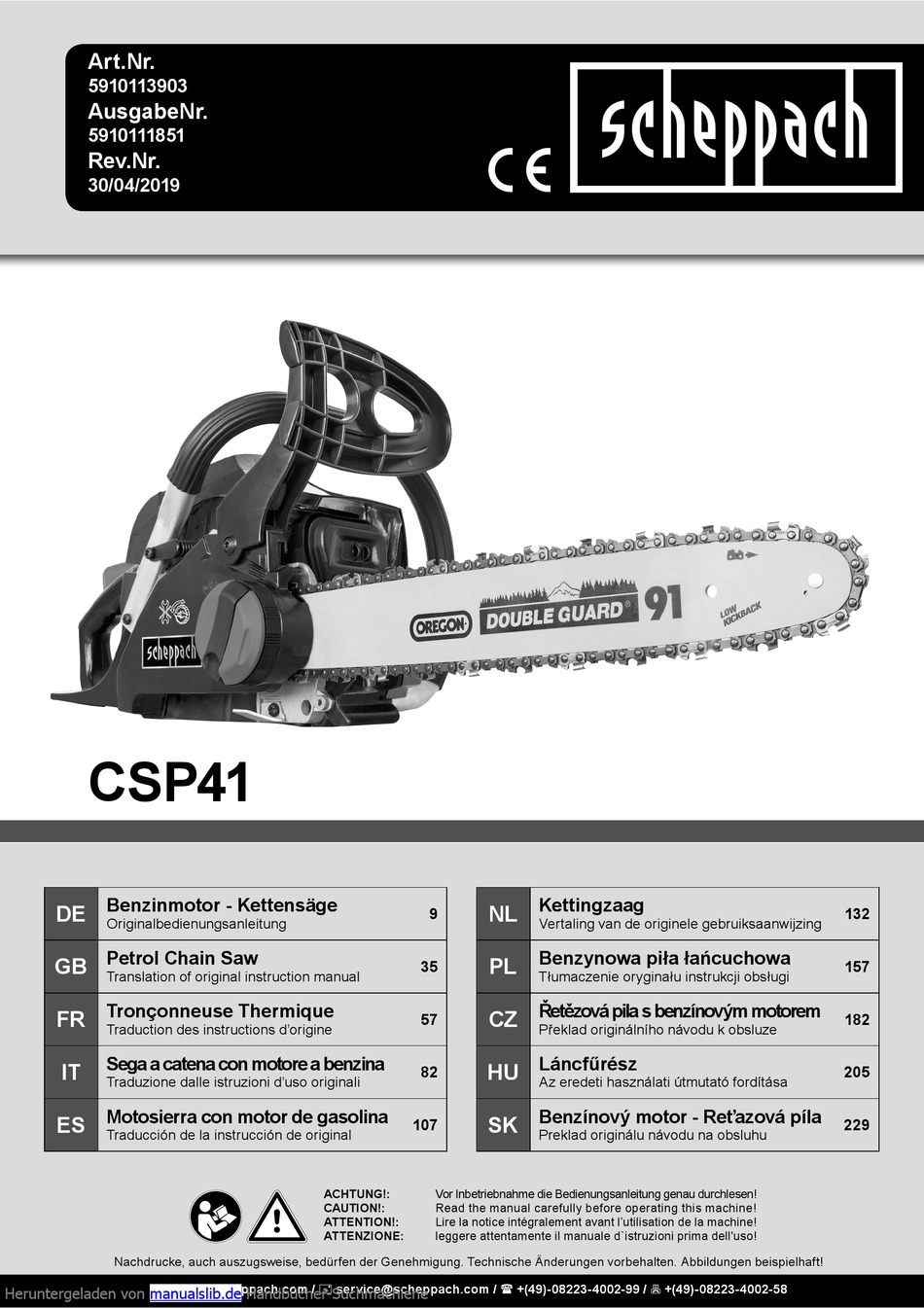

Seite 1 Lire la notice intégralement avant l’utilisation de la machine! ATTENZIONE: leggere attentamente il manuale d`istruzioni prima dell'uso! Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 2  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 3  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 4  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 5 B 25  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 6  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 7: Fallrichtung
Zweiter Schnitt Pos.2 Mit Stammseite Pos.2 Zweiter Schnitt Pos.2 Schnitt Pos.2 Erster Schnitt auf der belasteten Stammseite Pos.1 Schnitt Pos.1 Pos.1 Pos.2 Schnitt Pos.1 Pos.2 Schnitt  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 8: Mit Stützbock
Schnitt Pos.2 Pos.2 Zweiter Schnitt Pos.2 Dritter Pos.3 Pos.3 Schnitt Überstand Pos.1 Schnitt Pos.1 Pos.1 Erster Schnitt Pos.1 Stutzmethode Pos.1 Schnitt Pos.1 Pos.2 Pos.2 Schnitt  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 9: Erklärung Der Symbole
Tragen Sie immer rutschfeste Sicherheitsschuhe mit Schnittschutz wenn Sie das Gerät benutzen. Wichtig ist das Tragen von Schutzkleidung für Füße, Beine, Hände und Unterarme. Einfüllöffnung für Treibstoff. Einfüllöffnung für Kettenöl. DE | 9  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 10 Symbol gekennzeichnet sind, erfüllen alle einschlägigen gemeinschaftlichen Vorschrif- ten für den Europäischen Wirtschaftsraum Schnittlänge Gewicht Schwertlänge Vermeiden Sie den Kontakt mit der Schienenspitze Feuer verboten Heiße Oberflächen 10 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 11 Start / Stop- Hebel Mischverhältniss DE | 11  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 12: Inhaltsverzeichnis
Seite: Einleitung Gerätebeschreibung Lieferumfang Bestimmungsgemäße Verwendung Sicherheitshinweise Einrichten Bedienung Reinigung Wartung und Instandhaltung Technische Daten Lagerung Transport Entsorgung und Wiederverwertung Störungsabhilfe Konformitätserklärung 12 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 13: Einleitung
Schäden, die durch Nichtbeachten dieser Anleitung spielzeug! Kinder dürfen nicht mit Kunststoffbeu- und den Sicherheitshinweisen entstehen. teln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr! DE | 13  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 14: Bestimmungsgemäße Verwendung
Auspuff von Ihrem Körper weg weist. 6. Nehmen Sie keine Kettensäge in Betrieb, die be- m ACHTUNG! schädigt, falsch eingestellt oder unvollständig und 14 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 15 Gefäßerkrankung, bei der die klei- Ihnen, Rückschläge abzufangen und die Kontrol- nen Blutgefäße an den Fingern und Zehen anfallartig ver- DE | 15  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 16: Sicherheit Von Personen
Immissionspegeln gibt, kann dieser nicht zuver- • Beim Arbeiten mit dem Gerät entstehen hohe Tem- lässig zur Bestimmung eventuell erforderlicher, 16 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 17: Sägekette Mit Geringem Rückschlag
Reaktion führen, bei der setzt und verhindert das Risiko von Schnittverletzungen die Führungsschiene nach oben und in Richtung durch die Kettenzähne. des Bedieners geschlagen wird. DE | 17  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 18 Lassen Sie Ihr Werkzeug nur von qualifiziertem teilen, Fachpersonal und nur mit Original-Ersatzteilen repa- • Entfernung oder Veränderung von Sicherheitskom- rieren. Damit wird sichergestellt, dass die Sicherheit ponenten. 18 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 19 Folgende Bedingungen können die Fallrichtung eines Baums beeinflussen: • Windrichtung und -geschwindigkeit • Neigung des Baums. Die Neigung ist aufgrund von DE | 19  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 20: Verschiedene Schnitte Zur Stammzerteilung (Abb. D)
Sie die Kettensäge wieder an, und setzen Sie den schließlich Holz- oder Plastikkeile. Stahl- oder Ei- Schnitt vorsichtig wieder an. Starten Sie die Kettensä- 20 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 21: Restrisiken
Baum. Stellen Sie sich nicht auf Leitern, Podeste verursacht. usw. Sie könnten Ihr Gleichgewicht und die Kontrolle über das Gerät verlieren. DE | 21  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 22: Einrichten
Hand über die Führungs- Verhalten im Notfall schiene (1) ziehen lässt. Leiten Sie die der Verletzung entsprechend notwendigen 22 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 23: Kraftstoff Und Öl - Empfohlene Kraftstoffe
Kette und der Kettenbremshebel bzw. der vordere Sie Ihre Säge nicht. Bringen Sie sie unverzüglich zur Handschutz nicht ordnungsgemäß installiert sind.Au- DE | 23  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 24: Einstellen Der Leerlaufdrehzahl
Halten Hand. Sie den Starterzug stets fest, wenn sich das Zugseil • Halten Sie mit der linken Hand den vorderen Griff aufwickelt. 24 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 25: Wiedermontage Von Schwert Und Kette An Der Motoreinheit
Motor durch, bevor Sie das Gerät verwenden. tenspannstift in die passende Bohrung der Füh- rungsschiene (1) passt. Verstellen Sie ggf. die Kettenspannschraube (3) mit dem Schlitzschrau- bendreher (8). DE | 25  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 26: Reinigung
Wartung und Ersatzteilbestellung Schalten Sie das Gerät stets aus, und ziehen Sie den Zündkerzenstecker (Abb. 15/Pos. D), bevor Sie irgend- welche Wartungsarbeiten durchführen. 26 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 27 Schwertes (Z2) regelmäßig (einmal pro Woche) durch einen neuen.) geölt werden. 8. Setzen Sie das Ende des gereinigten bzw. neu- Reinigen Sie hierfür zuerst gründlich das 2-mm-Loch DE | 27  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 28: Wartung Der Kette
Der Zustand der Öldurchlässe lässt sich leicht über- prüfen. Wenn die Durchlässe sauber sind, sprüht die Prüfen Sie regelmäßig die Kettenspannung, und stel- 28 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 29 Unterer Winkel Neigungs- Tiefenmaß winkel (55°) Einspann- Seitenwin- Einspann- Neigungswinkel Rotationswinkel 91P ca. 4,0 mm 30° 0° 80° 0,64 mm Tiefenanschlag Feile DE | 29  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 30: Technische Daten
4. Bereiten Sie die Säge für den Betrieb vor. 5. Befüllen Sie den Kraftstofftank mit der richtigen Kraftstoff-Öl-Mischung. 6. Füllen Sie das Kettenöl im Kettenöltank auf. 30 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 31: Transport
* Nicht unbedingt im Lieferumfang enthalten! Zugelassene Schneidgarnitur Sägekette 14“ Oregon 91P052X Führungsschiene 14“ Oregon 140SDEA041 Sägekette 16“ Oregon 91P057X Führungsschiene 16“ Oregon 160SDEA041 DE | 31  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 32: Mögliche Ursache
Sägekettenöltank leer Sägekettenöltank auffüllen Ungenügend Sägekettenschmierung Wartungsöffnung in der Führungsschiene (Führungsschiene und Sägekette Öldurchlässe verstopft reinigen werden heiß) Rille der Führungsschiene reinigen 32 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 33 DE | 33  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 34 34 | DE  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 35: Explanation Of Symbols
It is important you wear the protection clothing for feet, legs, hands and forearms. Fuel filler cap Filling hole for chain oil. GB | 35  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 36 Community regulations for the European Economic Area Cutting length Weight Blade length Avoid contact with the blade top Fire forbidden Hot surface 36 | GB  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 37 Start / Stop- manual Mixing ratio GB | 37  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 38 Intended use Safety notices Set up Operation Cleaning Maintenance and Servicing Technical data Storage Transportation Disposal and recycling Troubleshooting Declaration of conformity 38 | GB  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 39: Introduction
There is a risk of swallowing and suffocation! and the safety information. GB | 39  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 40: Intended Use
11. Do not cut trees with this chainsaw unless you pliance with this manual and these safety notices. have the relevant training. 40 | GB  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 41: Personal Safety
GB | 41  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 42 It is activated by the CHAIN BRAKE LEVER. 42 | GB  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 43 Use grease. Greasy, oily handles are slippery and the claw stop as the rotation point when sawing. cause loss of control. GB | 43  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 44 44 | GB  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 45 The log could roll away and you may lose your foot- ing and control of the device. Do not carry out sawing work on sloping ground. GB | 45  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 46 • Always remember to make the first cut (Pos. 1) on the loaded side of the log. • Cut 1/3 into the log for this. • Make a second cut (Pos. 2). 46 | GB  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 47: Remaining Risks
1/2 a turn ANTICLOCKWISE. nection with chip ejection and fuel leakage. • Danger of dropping the chain saw while working on a tree. GB | 47  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 48: Testing The Chain Brake
At best, use regular unleaded gasoline. 48 | GB  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 49: Operation
Fill the fuel tank with the correct mixture of petrol and vicinity of the lug. oil (fig. 21) and also fill the chain oil (fig. 21). See the “Fuel and oil” section. GB | 49  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 50 2. Pull the lever on the bar fastening wheel (fig. 9 / item 18) out and unscrew it completely in AN AN- TICLOCKWISE DIRECTION (fig. 9). Then remove the entire side cover. 50 | GB  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 51: Cleaning
5. Press the throttle to 1/3 of the nominal speed and then activate the chain brake lever immediately (fig. 10 / arrow direction 1). GB | 51  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 52 CAUTION Only authorised customer service locations may make adjustments to the carburettor. Never attach a new chain to a worn bar. 52 | GB  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 53 GB | 53  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 54: Technical Data
4.5 kg chain Vibration Rear Handle a max. 6.0 m/s² Net weight (dry) 5.7 kg Uncertainty K 1.5 m/s² Technical changes reserved! 54 | GB  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 55: Storage
De- fective components must be disposed of as special waste. Ask about recycling in the store or in the local municipal administration! GB | 55  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 56: Troubleshooting Guide
(the cutter rail and chain get Clean the oil lubrication hole in the cutter bar Oil lubrication openings moved hot) Clean the groove in the cutter bar 56 | GB  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 57: Explication Des Symboles
Il est important de porter des vêtements de protection pour les pieds, les jambes, les mains et les avant-bras. Orifice de remplissage pour le carburant. Orifice de remplissage pour l‘huile de la chaîne. FR | 57  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 58 à toutes les réglementations applicables de l’Es- pace économique européen Longueur de coupe Poids Longueur de l‘épée Éviter le contact avec l‘extrémité du rail Incendie interdit Surfaces chaudes 58 | FR  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 59 Démarrer / Arrêter le levier Rapport de mélange FR | 59  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 60 Consignes de sécurité Réglage Mise en service Nettoyage Maintenance et dépannage Caractéristiques techniques Stockage Transport Mise au rebut et recyclage Dépannage Déclaration de conformité 60 | FR  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 61: Introduction
FR | 61  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 62: Utilisation Conforme À L'affectation
Démarrez la tronçonneuse à 3 m minimum ser l’appareil. de l’emplacement où à été effectué le plein de carburant. 62 | FR  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 63 FR | 63  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 64: Sécurité Des Personnes
Lisez et conformez-vous tou- jours aux marquages de sécurité. Leur non-respect peut être à l’origine de blessures graves voire mor- telles. 64 | FR  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 65 12. Veillez à ce que l’appareil reste propre, sans traces d’huile et autres salissures de toutes sortes. FR | 65  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 66 Tous les vailler sans risquer un accident ou des blessures. défauts doivent être éliminés avant utilisation. 66 | FR  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 67 !). ner des troncs d’arbre de faible diamètre, vous apprendrez ainsi à connaître votre machine avant d’entamer des travaux plus difficiles. FR | 67  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 68 étouffer les cris d’alerte. treuil ou un dispositif de traction. 68 | FR  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 69 FR | 69  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 70: Risques Résiduels
• Risques de positions néfastes ou d’efforts exces- transport. Retension de la chaîne, si besoin. sifs en relation avec l’utilisation de la machine. 70 | FR  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 71 (Fig. 9/pos. 18). plomb et d’huile moteur 2-temps spécifique. Mélan- ger le carburant tel indiqué sur le tableau de mé- lange de carburant. FR | 71  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 72: Reglage Du Ralenti
• Remplir le réservoir avec le mélange de carburant 3. Pousser 10 fois la première bulle (23) (Fig. 1). approprié (Fig. 21/pos. K). 72 | FR  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 73 Le démarrage doit, en outre, toujours se faire avec un frein de chaîne actif Pour cela, pro- cédez comme suit : FR | 73  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 74: Nettoyage
6. de chaîne. 74 | FR  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 75 G) en le tournant dans le sens opposé aux aiguilles d’une montre. 5. Soulever le filtre à air (Fig. 15/pos. F). FR | 75  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 76 La lubrifi- au Centre de service après-vente autorisé le plus cation peut être réalisée pendant le fonctionnement, proche. moteur coupé. 76 | FR  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 77 être réajustés après aussi peu que cinq coupes. Ceci est normal pendant cette période de rodage; les intervalles entre les réglages s’espace- ront rapidement. FR | 77  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 78 Angle de rotation de d'inclinaison de Angle latéral serrage serrage ca. 4,0 mm 30° 0° 80° 0,64 mm Butée de profondeur Lime 78 | FR  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 79: Caractéristiques Techniques
5. Remplir le réservoir de carburant avec le mélange carburant et huile approprié. 6. Compléter l’huile de chaîne dans le réservoir d’huile de chaîne. FR | 79  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 80: Transport
! Admis chan vit et la combinaison de barre de chaîne Type de chaîne Oregon 91P057X Type de lame Oregon 160SDEA041 80 | FR  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 81 (lame et chaîne Nettoyez le trou dʼhuilage dans la lame. Sorties dʼhuile posées devient brûlantes) Nettoyez la rainure de la lame FR | 81  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 82: Spiegazione Dei Simboli
È importante indossare gli indumenti di protezione per piedi, gambe, mani e avambrac- Apertura di riempimento per il carburante. Apertura di riempimento per l‘olio della catena della sega. 82 | IT  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 83 Spazio Economico Europeo Lunghezza di taglio Peso Lunghezza spada Evitare il contatto con la punta della guida Fuoco proibito Superfici calde IT | 83  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 84 Leva di avviamento / arresto Rapporto di miscelazione 84 | IT  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 85 Avvertenze sulla sicurezza Preparazione Operazione Pulizia Manutenzione e assistenza Dati tecnici Stoccaggio Trasporto Smaltimento e riciclaggio Risoluzione dei guasti Dichiarazione di conformitamité IT | 85  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 86: Introduzione
I bambini non devono giocare con sacchetti di plastica, film e piccoli pezzi! senti istruzioni e delle avvertenze di sicurezza. 86 | IT  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 87: Uso Conforme Alla Destinazione
„AT- tore fermo, la barra di guida posizionata nella re- TENZIONE!“. lativa copertura e lo scappamento lontano dal proprio corpo. IT | 87  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 88 1. Un‘idea complessiva dei contraccolpi può ridurre o escludere l‘effetto sorpresa. Reazioni avventa- te e improvvise contribuiscono a provocare inci- denti. 88 | IT  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 89: Sicurezza Delle Persone
è in funzione o è ancora caldo. mente infiammabili. IT | 89  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 90 è in funzione. giro di pochi millisecondi. L’attivazione avviene trami- te la LEVA DI ARRESTO DELLA CATENA. 90 | IT  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 91 Riapplicare all‘apparecchio l‘equipaggiamento di profondità troppo bassi aumentano il rischio di protezione e di sicurezza dopo le operazioni di ripa- contraccolpi. razione e manutenzione. IT | 91  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 92 è possibile prevedere in che effettuare un ciclo di prova. direzione cada l‘albero. 92 | IT  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 93 • Segare sempre e solo un tronco o un ramo alla volta. • Prestare particolare attenzione quando si taglia il legno scheggiato, poiché si potrebbe venire colpiti da schegge di legno. IT | 93  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 94 Per l‘esecuzione dei tagli sul lato del tronco esegue il taglio inferiore, questi potrebbero cadere sottoposto a tensione, vedere la figura. nella sega a catena ed eventualmente incepparla. 94 | IT  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 95: Rischi Residui
• Pericoli da rottura (catena) durante operazioni rela- tive alla catena della motosega. IT | 95  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 96 96 | IT  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 97: Operazione
A questo scopo procedere nel vo. A questo scopo procedere nel modo seguente: modo seguente: • Afferrare l’impugnatura posteriore con la mano destra. IT | 97  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 98: Spegnere Il Motore
Se viene tirata in modo angolato ci sarà attrito locità di minimo. Poi mettere l’interruttore di arresto con l’occhiello. (Fig. 19/sinistra) su “0”, Arresto. 98 | IT  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 99: Pulizia
• Guidare gli anelli guida nella scanalatura e intor- no all’estremità della barra come mostrato nelle figure 4 - 7. IT | 99  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 100: Manutenzione E Assistenza
Il filtro dell’aria dev’essere pulito o sostituito ogni 20 ore di funzionamento. Non estrarre completamente il tubo flessibile dal serbatoio. 6. Estrarre il filtro dal serbatoio. 100 | IT  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 101 IT | 101  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 102: Manutenzione Della Catena
AVVISO Una catena affilata produce schegge ben definite. Quando la catena inizia a produrre segatura, è il mo- mento di affilarla. 102 | IT  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 103 Angolo di rotazione per Angolo di inclinazione Angolo laterale serraggio per serraggio ca. 4,0 mm 30° 0° 80° 0,64 mm Battuta di profondità Lima IT | 103  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 104: Dati Tecnici
4. Preparare l’apparecchio per la messa in funzione. 5. Riempire il serbatoio del carburante con l’adegua- ta miscela di benzina e olio. 104 | IT  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 105: Trasporto
* Non necessariamente inclusi nella spedizione! Organi di taglio Sega Oregon 91P057X Barra di guida Oregon 160SDEA041 IT | 105  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 106 Pulire l‘apertura di manutenzione nella barra di catena della sega si Passaggio dell‘olio intasato guida surriscaldano) Pulire la scanalatura della barra di guida 106 | IT  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 107: Explicación De Los Símbolos
Es importante llevar ropa especial que proteja los pies, las piernas, las manos y los antebrazos. Abertura de llenado de combustible. Abertura de llenado de aceite para cadenas de sierra. ES | 107  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 108 Espacio Económico Europeo. ongitud de corte Peso Longitud de la espada Evite el contacto con la punta del riel Fuego prohibido Superficies calientes 108 | ES  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 109 Palanca de inicio / parada Relación de mezcla ES | 109  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 110 Antes de la puesta en marcha Manejo Limpieza Mantenimiento yconservación Características técnicas Almacenamiento Transporte Eliminación y reciclaje Subsanación de averías Declaración de conformidad 110 | ES  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 111: Introducción
• Al contactar con la línea directa, indique los núme- miento de máquinas de trabajo con madera. ros de pieza. ES | 111  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 112: Uso Adecuado
3. Antes de serrar, compruebe que la zona de tra- seguridad: m bajo está limpia, que su posición es segura y que tiene espacio para retroceder cuando el árbol caiga. 112 | ES  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 113 No está pre- accidentes. vista para trabajos más largos. Si se usa para tra- bajos más largos, las vibraciones pueden causar al- ES | 113  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 114: Seguridad De Las Personas
Nunca use el aparato en lugares donde haya sustancias fácilmente inflamables. 6. Durante el transporte, el aparato se debe sujetar para que no resbale ni vuelque. 114 | ES  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 115 • Mantenga las asas secas, limpias y libres de aceite y grasa. Si las asas están sucias de grasa o aceite, pueden escurrirse y hacer perder el control ES | 115  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 116 • Para evitar reacciones de rebote o retroceso, sitúe la madera a cortar contra el tope de garras. Utili- ce el tope de garras al serrar como punto de giro. 116 | ES  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 117 árbol probablemente rodará no se atasque. o resbalará hacia abajo. ES | 117  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 118 Arrastre los troncos hasta un inferior (Pos.3) de la cuña (Pos.2). Quite la cuña lugar despejado llevando primero los troncos des- recortada. nudos. 118 | ES  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 119 • Para hacer este corte, sierre 1/3 del tronco. • Realice el segundo corte (Pos. 2). ES | 119  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 120: Riesgos Residuales
Retire la protección de la cadena (16) antes del uso. elementos de mando y la señalización. • Peligros por rotura (de la cadena de sierra) durante el funcionamiento. 120 | ES  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 121 (fig. 9/pos. 18). ES | 121  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 122: Manejo
Llene el depósito de combustible con la mezcla de gasolina-aceite correcta (fig. 21) y rellene también el aceite para cadenas (fig. 21). Véase la sección ‘Combustible y aceite’. 122 | ES  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 123: Apagado Del Motor
A continuación, coloque el lo rápidamente para arrancar el motor. interruptor (fig. 19/izquierda) en la posición ‘0’ (parada). ES | 123  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 124: Limpieza
No utilice pro- DERECHAS alrededor de dicho bucle. ductos de limpieza ni disolventes. Estos podrían 124 | ES  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 125: Mantenimiento Yconservación
2. Retire la cubierta superior y extraiga el conector de bujía de encendido. 3. Retire la tapa del depósito (fig. 21/pos. K). 4. Enderece un alambre dúctil. ES | 125  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 126 Volteo de la espada zado. Cada 8 horas de trabajo se le debe dar la vuelta a la espada para garantizar un desgaste uniforme. 126 | ES  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 127: Mantenimiento De La Cadena
La falta de aceite se re- perto de motosierras que encargue el afilado de la conoce por la aparición de humo o por el cambio de ES | 127  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 128 Ángulo de Ángulo de inclinación de rotación de Ángulo acimutal sujeción sujeción aprox. 4,0 30° 0° 80° 0,64 mm Tope de profundidad Lima 128 | ES  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 129: Características Técnicas
5. Llene el depósito de combustible con la mezcla • Use guantes. correcta de combustible/aceite. 6. Llene el depósito de aceite con aceite para ca- denas. ES | 129  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 130: Transporte
*¡no tiene por qué estar incluido en el volumen de entrega! Equipo de corte aprobado Cadena de cadena Oregon 91P057X Carril de guía Oregon 160SDEA041 130 | ES  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 131 La abertura de paso de aceite está Limpiar el agujero de aceite de la espa- se calientan) obstruida. da, limpiar la canaleta de la espada ES | 131  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 132: Verklaring Van De Symbolen
Draag altijd slipvrije veiligheidsschoenen met snijbescherming bij gebruik van het appa- raat. Het is belangrijk om beschermende kleding te dragen voor voeten, benen, handen en armen. Brandstofopening Vul opening voor kettingolie 132 | NL  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 133 Europese Economische Ruimte Snijlengte Gewicht Vermijd contact met de railtip Vermijd contact met de railtip Brand verboden Hete oppervlakken NL | 133  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 134 Start / Stop hendel Mengverhouding 134 | NL  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 135 Inhoud van de levering Beoogd gebruik Veiligheidsvoorschriften Programmeren Bediening Reiniging Onderhoud en instandhouding Technische gegevens Opslag Transport Afvalverwerking en hergebruik Verhelpen van storingen Conformiteitsverklaringmidad NL | 135  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 136: Inleiding
Wij zijn niet aansprakelijk voor ongevallen of schade die te wijten zijn aan niet-naleving van deze handlei- ding en van de veiligheidsinstructies. 136 | NL  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 137: Beoogd Gebruik
2. Wees voorzichtig bij gebruik van brandstof. Start de kettingzaag op een afstand van ten minste 3 meter van de vullocatie van het brandstof. NL | 137  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 138 138 | NL  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 139: Veiligheid Van Personen
3. Vul benzine uitsluitend in de buitenlucht en rook Het apparaat nooit in ruimtes met licht ontvlam- hierbij niet. bare stoffen gebruiken. NL | 139  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 140 Zorgvuldige omgang met de kettingzaag beperkt de waarschijnlijkheid op een onvoorzien aanraken met de draaiende zaagketting. 140 | NL  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 141 Een te lage dieptebegrenzer verhoogt de kans op terugslag. NL | 141  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 142 • De werkomgeving om de boom dient vrij te zijn, zo- zaagsnede, of toeschouwers, dieren of hinder- dat u een veilige stand heeft. nissen in het valbereik beschikbaar zijn. 142 | NL  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 143 Trek de stammen naar een vrije plek den. Verwijder nu de uitgesneden wig. en neem daarbij het eerst de vrijgelegde stammen. NL | 143  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 144 Top alleen takken af onder ofwel gelijk aan schouder- hoogte. Snijd nooit takken boven schouderhoogte. Laat zulke werkzaamheden over aan een deskundi- 144 | NL  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 145: Programmeren
• Risico‘s door het laten vallen van de kettingzaag heden en regelmatig bij alle zaagwerkzaamheden tijdens het werken aan een boom. worden gecontroleerd. NL | 145  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 146 4/pos. X3 geeft de juiste spanning (in koude tor als gevolg van onvoldoende smering. toestand) weer. Afb. 4/pos. X1 geeft een te losse ketting weer. 146 | NL  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 147: Bediening
7. Houd de zaag vast en trek 4 keer snel aan de start- • Gebruik hiervoor geen gereedschap. kabel. De motor moet nu starten (afb. 22 en afb. 27). NL | 147  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 148 2. Leg de zaag op een vaste en vlakke ondergrond. Houd de zaag vast zoals wordt weergegeven (afb. 22). Let op de draaiende ketting! 148 | NL  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 149: Reiniging
5) vast. 5. Druk de gashendel op 1/3 van het nominale toerental en activeer vervolgens direct de ket- tingremhendel (afb. 10/pijlrichting 1). NL | 149  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 150: Luchtfilter
16/pos. 9). Let op dat de afdekking hierbij nauwkeu- bovenste afdekking weer terug. rig moet worden teruggeplaatst Bevestig de klem- men voor de afdekking weer (afb. 16/pos. H). 150 | NL  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 151 U verkrijgt bij de vakhandel ook nog heet is voorzieningen voor het slijpen van de ketting, waar- mee u zelf uw zaagketting slijpen kunt. NL | 151  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 152 Controleer altijd bij een licht vlak de olienevel waarbij de kettingzaag bij volgas in de richting van dit vlak wijst. 152 | NL  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 153 Hoogste hoek Onderste hoek Hoekhoek(55°) Standaarddieptemeting file Klemhoekrotatiehoek Klemhoek van helling Zijhoek ca. 4,0 mm 30° 0° 80° 0,64 mm diepte-aanslag Filing NL | 153  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 154: Technische Gegevens
4. Bereid de boor voor gebruik voor. 5. Vul de brandstoftank met het juiste brandstof-olie- mengsel. 6. Vul de kettingolie in de tank voor kettingolie bij. 154 | NL  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 155: Transport
Motorolie, Tandwiel, Kettingvanger, Bougie, Luchtfil- ter, Brandstof filter, Zaagketting olie filter * niet verplicht bij de leveringsomvang begrepen! Goedgekeurde snijapparatuur kettingzaag Oregon 91P057X geleiderail Oregon 160SDEA041 NL | 155  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 156: Mogelijke Oorzaak
Onvoldoende smering van de Reinig de onderhoudsopening in het zaagketting (geleideblad en Oliekanalen verstopt geleideblad zaagketting worden heet) Reinig de groef van het geleideblad 156 | NL  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 157: Wyjaśnienie Symboli
Ważne jest, aby nosić odzież ochronną dla stóp, nóg, rąk i przedramion. Korek wlewu paliwa Otwór wlewowy na olej łańcuchowy. PL | 157  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 158 Europej- skiego Obszaru Gospodarczego Długość cięcia Waga Długość miecza Unikaj kontaktu z końcówką szyny Ogień zabroniony Gorące powierzchnie 158 | PL  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 159 Dźwignia Start / Stop Stosunek mieszania PL | 159  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 160 Uwagi dotyczące bezpieczeństwa Ustawianie Obsługa Czyszczenie Konserwacja i utrzymanie w dobrym stanie Dane techniczne Przechowywanie Transport Utylizacja i recykling Rozwiązywanie problemów Deklaracja zgodności 160 | PL  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 161: Wprowadzenie
• W razie kontaktu z serwisem telefonicznym klienta należy podać numer części. PL | 161  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 162: Zastosowanie Zgodne Z Przeznaczeniem
2. Należy zachować ostrożność przy obchodzeniu leków się z paliwem. Użyj piły w odległości co najmniej 3 m od miejsca napełniania paliwa. 162 | PL  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 163 19. Jeśli płyn jest rozlany podczas napełniania zbior- dzona po krótkim czasie pracy i spowodować szko- nika oleju lub paliwa, maszyna musi być oczysz- dę. czona przed użyciem. PL | 163  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 164: Bezpieczeństwo Osobiste
4. Nie należy używać urządzenia w pomieszcze- 3. Ponownie napełniaj benzyną, gdy jesteś na ze- niach bez wentylacji lub łatwo palnych środowi- wnątrz, i nie pal. skach. 164 | PL  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 165 łańcuchową zmniejsza praw- tora jeśli zsuwa się z przedniego uchwytu, gdy piła dopodobieństwo przypadkowego dotykania dzia- jest uruchomiona. łającej piły łańcuchowej.. PL | 165  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 166 ści zwiększa skłonność odrzutu. Opary z paliw i rozpuszczalników mogą spowodować wybuch. Po pracach naprawczych i konserwacyjnych, ponow- ne dołącz urządzenia zabezpieczające do urządze- nia. 166 | PL  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 167 • Środowisko pracy wokół drzewa powinno być wy- szarze upadku drzewa nie znajdują się osoby, czyszczone ponieważ trzeba mieć bezpieczny zwierzęta lub przeszkody. grunt pod nogami. PL | 167  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 168 (poz. 4) i klinem (poz. 2), tak, pniu. że działa ono jako zawias. Zawias ten jest prze- znaczony do prowadzenia drzewa we właściwym kierunku kiedy upada. 168 | PL  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 169: Pozostałe Ryzyka
• Pracuj powoli i trzymaj piłę obiema rękami. Zacho- (kontakt pośredni). wuj stabilną pozycję stojącą i równowagę. PL | 169  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 170: Ustawianie
łańcucha, a wierzchołek miecza po- jej odpoczynek. Dla potencjalnie występujących wy- winien wskazywać przy tym ku górze (rys. 9/poz. 170 | PL  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 171 Umieścić odpowiednie ilości ben- zyny i oleju 2-taktowego w dostarczonym pojemniku do mieszania (patrz naniesiona skala na pojemniku). Następnie dobrze wstrząsnąć pojemnikiem. PL | 171  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 172: Obsługa
Silnik powinien się kości obrotowej na biegu jałowym w autoryzowanym uruchomić (rys. 22 i rys. 27). centrum serwisowym. 172 | PL  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 173: Wyłączanie Silnika
łańcuchowy jest rozłączony (rys. 11). 1. Upewnić się, że przełącznik STOP znajduje się w pozycji „I” (WŁ.) (rys. 19/strona prawa).. PL | 173  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 174: Czyszczenie
łańcucha, opisanymi w rozdziale 4. Przytrzymać lewą ręką przedni uchwyt (rys. 1/ USTAWIANIE NAPIĘCIA ŁAŃCUCHA. poz. 6) (nie dźwignię hamulcową łańcucha) (rys. 1/poz. 5). 174 | PL  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 175 (rys. 15/poz. D) ze świecy zapłonowej (E), cią- Zaleca się mieć zapas filtrów zapasowych. gnąc i obracając ją jednocześnie (rys. 15).. PL | 175  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 176 łańcuchem prowadzi do szybkiego zużycia. W celu można ocenić na podstawie papieru. zminimalizowania zużycia miecza zaleca się poniż- sze czynności konserwacyjne miecza. 176 | PL  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 177 ły na sucho lub ze zbyt małą ilością oleju zmniejsza wydajność cięcia, skraca żywotność piły łańcucho- wej, powoduje gwałtowne zmatowienie łańcucha i PL | 177  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 178 (55º) głębokość Zamocowanie Zamocowanie kąt nachylenia kąt boczny kąta obrotu ca. 4,0 mm 30° 0° 80° 0,64 mm ogranicznik głębokości pilnik 178 | PL  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 179: Dane Techniczne
4. Przygotuj urządzenie do pracy. 5. Napełnij zbiornik paliwa odpowiednią mieszanką paliwa/oleju 6. Zbiornik oleju łańcuchowego napełnić olejem łań- cuchowym. PL | 179  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 180: Transport
łańcuchów tnących * Niekoniecznie zawarte w zakresie dostawy! Dopuszczone łańcuchy tnące i kombinacje ele- mentów łańcucha Łańcuch tnący Oregon 91P057X Prowadnica Oregon 160SDEA041 180 | PL  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 181 Wyczyść otwór smarowania oleju w łańcucha (szyna frezu i łańcuch Otwory smarowe oleju przeniesione belce tnącej nagrzewają się) Wyczyść rowek w belce tnącej PL | 181  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 182: Vysvětlení Symbolů
Důležité je nošení ochranného oděvu pro chodidla, nohy, ruce a předloktí. Otvor pro plnění paliva. Otvor pro plnění oleje pro řetěz pily. 182 | CZ  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 183 Společenství platné pro Evropský hospodářský prostor Délka řezu Hmotnost Délka lišty Vyvarujte se kontaktu se špičkou lišty Oheň zakázán Pozor! Horké povrchy CZ | 183  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 184 Páčka spustit / zastavit Směs paliva a oleje 184 | CZ  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 185 Bezpečnostní pokyny Seřízení Obsluha Čištění Údržba a servis Technické údaje Skladování Přeprava Likvidace a recyklace Diagnostika a řešení problémů Prohlášení o shoděringmidad CZ | 185  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 186: Úvod
Nepřebíráme žádné ručení za škody a úrazy vzniklé liemi nebo malými díly. Existuje nebezpečí polk- v důsledku nedodržování tohoto návodu k obsluze a nutí nebo udušení! bezpečnostních pokynů. 186 | CZ  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 187: Stanovený Způsob Použití
10. Dbejte na to, aby rukojeti byly suché, čisté a zba- nou záruku za nehody nebo škody způsobené nedo- vené oleje nebo směsi paliva. držením tohoto návodu a bezpečnostních pokynů. CZ | 187  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 188: Bezpečnost Osob
Použití ozubené lišty se doporučuje také při uře- nebo bundy v signálních barvách a helmy s hledím závání silných větví. a ochranou sluchu. 188 | CZ  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 189 řezný prach a maziva jsou jedovaté, výpa- žící řetězová pila na milisekundy zastavena. Je akti- ry nesmí být vdechovány. vována PŘEDNÍ OCHRANOU RUKOU. CZ | 189  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 190 To zajistí, aby zůstala zachová- na bezpečnost nástroje. 190 | CZ  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 191 řetězu pily a zvyšují riziko reakce při zpětném rázu. školeným personálem! CZ | 191  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 192 říznut ze stromu klín. Poté, co je na druhé straně stro- kmen. Nezajišťujte kmen ani svou nohou nebo mu proveden porážecí řez, padá strom ve směru klínu. chodidlem. 192 | CZ  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 193 Podpírejte pouze větve ve výši svých ramen, příp. ní- že. Nikdy neřežte větve nad výší svých ramen. Tako- vé práce nechte odborníkům. CZ | 193  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 194: Zbytková Rizika
Nikdy nezasahujte rukama do běžícího řetězu pily. napínání řetězu (obr. 9/pol. 3) VE SMĚRU POHY- BU HODINOVÝCH RUČIEK, abyste zvýšili napnu- tí řetězu. Když kolečkem napínání řetězu otočíte 194 | CZ  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 195 Doporučuje se používat jako palivo běžný bezolov- dě zpětného rázu, nemůže však poskytnout zamy- natý benzín. šlenou ochranu, pokud se s pilou zachází nedbale. CZ | 195  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 196: Obsluha
Startovací lanko po zatažení nenechte, aby prudce • Všechny pohyblivé díly se pohybují hladce. skočilo zpátky. Pokud motor ani po několika pokusech nenaskočí, přečtěte si oddíl ‚Odstraňování chyb‘. 196 | CZ  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 197 Než použijete zařízení, proveďte všechny pracovní kroky při vypnutém motoru. Pilový řetěz se může na spodní straně lišty lehce prohýbat. To je normální. CZ | 197  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 198: Čištění
řezání a v každém případě po údrž- tovným použitím jej nechte kompletně uschnout bářských pracích na brzdě řetězu. na vzduchu. Doporučujeme mít v zásobě náhradní filtr. 198 | CZ  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 199 Údržbu neprovádějte, dokud je motor ještě horký. 4. Odeberte zapalovací svíčku pomocí klíče na za- palovací svíčky (obr. 1/pol. 22). NEPOUŽÍVEJTE JINÝ NÁSTROJ. CZ | 199  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 200 Pilu uložte na suchém místě dostatečně vzdáleném nálního zákaznického servisu. od možných zápalných zdrojů, např. kamen nebo ply- nových bojlerů na horkou vodu, resp. sušiček. 200 | CZ  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 201 (55°) Upínací rotační Boční Upínací sklonový úhelník úhelník úhelník cca. 4,0 30° 0° 80° 0,64 mm Hloubkový doraz Pilník CZ | 201  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 202: Technické Údaje
4. Připravte řetězovou pilu k provozu. 5. Naplňte palivovou nádrž správnou směsí paliva/ oleje. 6. Naplňte nádrž na řetězový olej olejem na řetězy. 202 | CZ  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 203: Přeprava
řetěz * není nutně obsaženo v rozsahu dodávky! Přípustná řezná souprava Řetěz pily Oregon 91P057X Vodicí lišta Oregon 160SDEA041 CZ | 203  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 204 (Vodicí lišta a řetěz pily se zahřívají.) Ucpané otvory pro průchod Vyčistěte servisní otvor ve vodicí liště. oleje Vyčistěte drážku ve vodicí liště. 204 | CZ  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 205 Mindig viseljen csúszásmentes biztonsági lábbelit vágásvédelemmel, ha a készüléket használja. Fontos, hogy a lábfejet, lábszárat, kézfejet és kart védő védőruházatot viseljen. Üzemanyagbetöltő-nyílás. Lánckenő olaj betöltőnyílása. HU | 205  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 206 Vágási hossz Súly Vezetőlemez hossza Ne érintse meg a lapvezető csúcsát Nyílt láng használata a munkavégzési területen tilos! Figyelem! Forró felület 206 | HU  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 207 Indító / Leállító kar Keverési arány HU | 207  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 208 Szállított elemek Rendeltetésszerűi használat Biztonsági utasítások Beállítás Kezelés Tisztítás Karbantartás és fenntartás Technikai adatok Tárolás Szállítás Megsemmisítés és újrahasznosítás Hibaelhárítás Megfelelőségi nyilatkozat 208 | HU  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 209: Bevezetés
és apró alkatrészekkel! Fennáll men kívül hagyásából származó balesetekért és ká- a lenyelés és fulladás veszélye! rokért nem vállalunk felelősséget. HU | 209  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 210: Rendeltetésszerűi Használat
5. Csak akkor hordozza a láncfűrészt, ha megállt a motor, a vezetősín a vezetősín-borításban van, és a kipufogó a testével ellentétes irányba néz. 210 | HU  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 211 Ne en- gébb (például dohányosok, cukorbetegek) idegkáro- gedje el a fogantyúkat. sodást okozhat. HU | 211  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 212: Személyek Biztonsága
üzemanyag megy- nak, mint például a gépek és egyéb szomszédos gyulladhat, és súlyos égési sérüléseket okozhat. folyamatok számát és azt az időtartamot, amíg 212 | HU  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 213 A fogja a körbecsapódó láncot. láncfűrész kezelőjeként hozzon különböző intézke- déseket, amelyek segítségével baleset- és sérü- lésmentesen dolgozhat. HU | 213  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 214 és az üzemanyagtartály vagy az felé a láncfűrész házát. üzemanyagtartály-fedél sérüléseit. Használat 6. A teljes fűrészelési folyamat során adjon teljes előtt minden meghibásodást szüntessen meg. gázt. 214 | HU  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 215 Gallyazáskor ügyeljen rá, hogy ne érjen má- fa az ék irányába dől. sik gallyhoz. HU | 215  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 216 • A kisebb rönköket vagy ágakat fűrészbakon vágja. Rönkök vágásakor ne tartsa senki más a rönköt. Láb- fejét vagy lábszárát se használja a rönk biztosítására. 216 | HU  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 217: Fennmaradó Kockázatok
Csak vállmagasságban, illetve annál lejjebb találha- való munkavégzés közben. tó ágakat nyessen. Soha ne vágjon vállmagasságnál feljebb található ágakat. Az ilyen munkálatokat bízza szakemberre. HU | 217  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 218: Beállítás
élettartamát érheti el. – pl. visszacsapás esetén – kézzel a karra üt. A fék aktiválásakor azonnal megáll a lánc. 218 | HU  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 219 Ajánlott üzemanyagok Néhány hagyományos benzint oxigéntartalmú adalé- kanyagokkal, például alkohol- vagy étervegyületek- kel kevernek, hogy megfeleljenek a levegőtisztaság megőrzésével kapcsolatos szabványoknak. HU | 219  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 220: Kezelés
ábra/7 és 27. ábra). A motornak el kell indulnia. Ha 6-szori meghúzás után sem indul el a motor, ismételje meg a hideg motor indításához tartozó eljárás 1–6. lépéseit. 220 | HU  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 221: Tisztítás
2. Forgassa az ÓRAMUTATÓ JÁRÁSÁVAL EL- • A fűrészpor és a faforgácsok közvetlenül a hasz- LENTÉTES IRÁNYBA a láncfeszítő kereket (9. nálat után távolíthatók el legkönnyebben. HU | 221  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 222: Karbantartás És Fenntartás
új szűrő végét. Vezesse a tartály nyílásába móránként tisztítsa meg, illetve cserélje ki a légszűrőt. a szűrő egyik végét. Győződjön meg arról, hogy a 222 | HU  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 223 Ehhez először alaposan tisztítsa meg a kard csúcsá- nál található 2 mm-es lyukat (Z1), majd nyomjon be kis mennyiségű többcélú zsírt. HU | 223  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 224 Rendszeresen ellenőrizze és szükség esetén állítsa után a láncfeszítést. A lánc szorosan feküdjön fel a kardra, de még elég laza legyen ahhoz, hogy kézzel körbe lehessen húzni. 224 | HU  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 225 Alsó szög dőlésszög mérő mélység (55°) Befogás Oldalsó Befogás dőlésszöge forgásszöge szög 91P ca. 4,0 mm 30° 0° 80° 0,64 mm Mélységütköző Reszelő HU | 225  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 226: Technikai Adatok
4. Készítse elő a fűrészt az üzemelésre. 5. Töltse fel a tartályt megfelelő üzemanyag-olaj ke- verékkel. 6. Töltse fel láncolajjal a láncolajtartályt. 226 | HU  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 227: Szállítás
Motorolaj, Karmos ütköző, láncfogó beren- dezés, gyújtógyertya, légszűrő, üzemanyag-szűrő, lánckenő olaj-szűrő * nincs okvetlenül a szállítás terjedelmében! Engedélyezett vágókészlet Fűrészlánc Oregon 91P057X Vezetősín Oregon 160SDEA041 HU | 227  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 228 Tisztítsa meg a láncvezető lemezen láncvezető lemez és a lánc Eltömődtek az olajozó furatok található olajozó furatot felforrósodik) Tisztítsa meg a láncvezető lap vájatát 228 | HU  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 229: Vysvetlenie Symbolov
Keď zariadenie používate, vždy noste bezpečnostnú obuv s ochranou proti porezaniu. Dôležité je nosiť ochranný odev na chodidlá, nohy a predlaktia. Plniaci otvor paliva. Plniaci otvor reťazového oleja. SK | 229  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 230 Dĺžka rezu Hmotnosť Dĺžka rezu Zabráňte kontaktu so špičkou lišty Otvorený oheň je v pracovnej oblasti zakázaný! Pozor! Horúci povrch 230 | SK  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 231 Páčka štart/stop Miešací pomer SK | 231  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 232 Správny spôsob použitia Bezpečnostné upozornenia Nastavenie Obsluha Čistenie Údržba a udržiavanie Technické údaje Skladovanie Preprava Likvidácia a recyklácia Odstraňovanie porúch Vyhlásenie o zhode 232 | SK  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 233: Úvod
Nepreberáme ručenie za žiadne nehody alebo ško- fóliami ani drobnými súčiastkami! Vzniká nebez- dy, ktoré vznikli nedodržaním tohto návodu a bez- pečenstvo prehltnutia a udusenia! pečnostných upozornení. SK | 233  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 234: Správny Spôsob Použitia
žu zachytiť v reťazovej píle a môže šľahať vašim neniam a škodám. Dôkladne si prečítajte predlože- smerom alebo vás môžu vyviesť z rovnováhy. 234 | SK  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 235 Prístroj sa následne musí skontrolovať ohľadom poškodení (napr. ohnutá vo- diaca lišta) a musí sa vykonať skúšobný chod. SK | 235  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 236: Bezpečnosť Osôb
ňa. 13. Zaistite, aby tlmiče hluku a vzduchové filtre riad- ne fungovali. Tieto diely slúžia ako ochrana proti ohňu pri chybnom zapaľovaní. 236 | SK  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 237: Bezpečnostné Upozornenia Pre Reťazové Píly
Zabráni sa tým náhodnému nebezpečenstvo poranenia. kontaktu so špičkou lišty a umožní sa lepšia kontro- la reťazovej píly v neočakávaných situáciách. SK | 237  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 238 (napr. Na čistenie dielov stroja nepoužívajte benzín ani iné ohnutá vodiaca lišta) a musí sa vykonať skúšob- horľavé rozpúšťadlá. ný chod. 238 | SK  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 239 ľové alebo železné kliny môžu spôsobiť spätný ráz a pravdepodobne kotúľať alebo kĺzať smerom nadol. poškodiť zariadenie. SK | 239  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 240 • Nechajte väčšie vetvy ležať pod spadnutým stro- Píla tlačí smerom dozadu (smerom k vám). mom a použite ich ako podpory, zatiaľ čo budete pokračovať v práci. 240 | SK  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 241: Zvyškové Riziká
žitím stroja. Pred naplnením paliva a naštartovaním reťazovej píly musíte skontrolovať napnutie reťaze, pretože počas prepravy sa mohli uvoľniť niektoré z upevnení. SK | 241  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 242 Nová pílová reťaz sa rozťahuje, takže sa musí na- staviť po cca 5 rezoch. Pri nových pílových reťaziach to je normálne a interval budúcich nastavení sa po nejakej dobe skráti. 242 | SK  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 243: Obsluha
8, v časti 5. Páčku vzduchovej klapky zasuňte čo najhlbšie „Uvoľnenie brzdy reťaze“ (obr. 18/v smere šípky 2). SK | 243  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 244: Vypnutie Motora
• Potiahnite za brzdu reťaze (obr. 10/v smere šíp- m OPATRNE ky 1). Motor naštartujte až vtedy, keď je píla kompletne zmontovaná. 244 | SK  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 245: Čistenie
6. Reťaz by sa mala zastaviť náhle. Potom ihneď pustite plynovú páčku. SK | 245  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 246 1. Uistite sa, či je zastavovací spínač nastavený v v nasledujúcom odseku je potrebná, aby píla mohla polohe zastavenia (0). dosiahnuť optimálny výkon. 246 | SK  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 247 Priepusty oleja Priepusty oleja na lište by sa mali vyčistiť, aby bolo počas prevádzky zaručené riadne olejovanie lišty a reťaze. SK | 247  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 248 (55°) Upínací uhol Upínací uhol sklonu Bočný uhol rotácie 91P ca. 4,0 mm 30° 0° 80° 0,64 mm Hĺbkový doraz Pilník 248 | SK  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 249: Technické Údaje
114 dB(A) tlaku L bo sa môže dať do zberu na recykláciu surovín. Prí- stroj a jeho príslušenstvo sa skladajú z rôznych ma- SK | 249  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 250: Odstraňovanie Porúch
Naplňte nádrž na reťazový olej olej Nedostatočné namazanie reťaze (lišta a reťaz sa zahrejú) Vyčistite olejovací otvor v lište Upchaté priepusty oleja Vyčistite ryhu lišty 250 | SK  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 251  www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58 Heruntergeladen von manualslib.de Handbücher-Suchmachiene...
Seite 252: Ce-Konformitätserklärung
CE - Declaration of Conformity CE - Déclaration de conformité scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH • Günzburger Str. 69 • 89335 Ichenhausen / Germany erklärt folgende Konformität gemäß EU-Richtlinie und Normen für deklaruje, ze produkt jest zgodny z nastepujacymi dyrektywami...

Diese Anleitung auch für:

5910113903

Scheppach CSP41 Original Bedienungsanleitung

Verfügbare Sprachen

Quicklinks

Kapitel

Fehlerbehebung

Verwandte Anleitungen für Scheppach CSP41

Inhaltszusammenfassung für Scheppach CSP41

Diese Anleitung auch für:
